특징
- 서보 모터가 모든 속도에서 일정한 토크 유지
- 전 디지털 신호 방식으로 전자파 간섭에 영향 없음

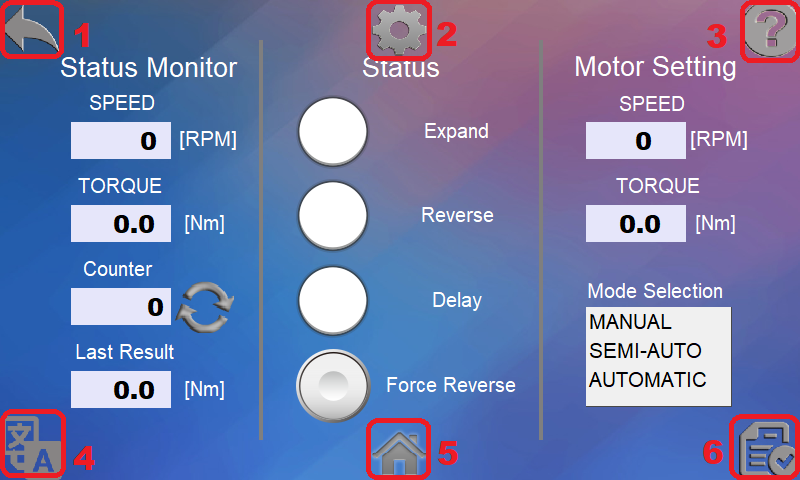

- 토크 계산기를 내장한 7인치 화면, 다국어 지원
- 확관 이력 추적 가능, USB로 원터치 내보내기
- 브러시리스, 스파크 없음, 유지보수 불필요
기술 사양
| 모터 모델 | 최고 속도 (rpm) | 최소 토크 (N·m) | 최소 토크 (ft·lbf) | 최대 토크 (N·m) | 최대 토크 (ft·lbf) | 모터 중량 (kg) |
|---|---|---|---|---|---|---|
| SR200-00 | 3000 | 0.2 | 0.1 | 2.2 | 1.6 | 2.4 |
| SR400-00 | 3000 | 0.4 | 0.3 | 4.4 | 3.2 | 3.0 |
| SR400-03 | 1000 | 1.3 | 1 | 13.3 | 9.8 | 3.6 |
| SR1000-05 | 600 | 2.5 | 1.8 | 55.6 | 41.0 | 6.6 |
| SR1000-07 | 428 | 5.0 | 3.7 | 77.9 | 57.5 | 7.9 |
| 토크 범위 | 0.2–77.9 N·m / 0.1–57.5 ft·lbf (모터에 따라 다름) |
|---|---|
| 튜브 외경 | 6.35–38.1 mm |
| 전원 | 200–240 V 단상 |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
사양:
전압 및 주파수:
200-240V 단상, 50/60Hz
전류:
5.0A (SR400), 10.0A(SR750) [최소]
10.0A(SR400), 20.0A(SR750) [권장]
| 모델 번호 | 최고 속도 | 최소 토크 (Nm) | 최대 토크 (Nm) | 최소 토크 (ftlb) | 최대 토크 (ftlb) |
| SR200-00 | 3000 | 0.2 | 2.2 | 0.1 | 1.6 |
| SR400-00 | 3000 | 0.4 | 4.4 | 0.3 | 3.3 |
| SR400-03 | 1000 | 1.3 | 13.3 | 1.0 | 9.8 |
| SR1000-05 | 600 | 2.5 | 55.6 | 1.8 | 41.0 |
| SR1000-07 | 428 | 5.0 | 77.9 | 3.7 | 57.5 |
전압 및 주파수:
200-240V 단상, 50/60Hz
전류:
5.0A (SR400), 10.0A(SR750) [최소]
10.0A(SR400), 20.0A(SR750) [권장]
적용 분야와 문제 해결
수압 시험 후 확관부 누설: 원인과 대책튜브-튜브시트 확관부 누설은 대부분 확관 부족 또는 과확관, 튜브 홀 상태, 맞지 않는 확관기 때문입니다. 누설 조인트를 찾아 재확관하고, 손상된 튜브는 교체합니다.튜브 재질과 사이즈별 확관 토크 설정 방법확관 토크에 정해진 단일 값은 없습니다. 실제 튜브 재질, 사이즈, 두께, 튜브시트 조건에서 설계가 요구하는 관 두께 감소율을 기준으로 시험 확관을 하여 토크를 정합니다.티타늄 복수기 튜브 확관 시 주의사항박육 티타늄 튜브는 과확관되기 쉽고 동관보다 스프링백이 큽니다. 일정한 토크, 알맞은 확관 길이, 깨끗한 튜브 홀, 빠짐없는 확관 기록이 중요합니다.중간 튜브시트, 이중 튜브시트, 후판 튜브시트 확관중간 튜브시트나 지지판, 또는 두꺼운 튜브시트 깊은 곳을 확관하려면 롱리치 확관기가 필요합니다.검사관과 발주처를 위한 확관 이력 기록원자력, 대형 발전, 수출 프로젝트에서는 모든 조인트의 확관 데이터를 요구하는 경우가 많습니다. 기록 기능을 내장한 서보·전동 튜브 롤링 모터는 이 데이터를 바로 내보냅니다.촉박한 정비 일정 안에 복수기 튜브 교체하기정비 기간이 정해져 있으면 작업 단계, 공구 수량, 인력을 미리 계획해야 합니다. 공구와 인력을 함께 투입하면 현장 대기 시간이 줄어듭니다.튜브-튜브시트 조인트의 미세 누설 찾기튜브는 정상인데 수천 개의 조인트 중 몇 개에서 누설이 있으면 찾는 데 시간이 오래 걸립니다. 진공 조인트 누설 검사기는 조인트를 하나씩 빠르게 점검합니다.열교환기 튜브 누설: 플러깅할까, 튜브를 교체할까?누설이 몇 개뿐이면 보통 플러깅합니다. 플러깅한 튜브 수가 설계 여유에 가까워지거나, 성능이 떨어지거나, 튜브 전반의 두께가 얇아졌다면 튜브 교체나 번들 교체를 할 때입니다.튜브 홀에 그루브가 필요합니까? 확관부 강도 높이기일부 설계와 규격은 확관부의 인발 강도를 높이기 위해 튜브 홀 그루브 가공을 요구합니다.
자주 묻는 질문
SR 시리즈 서보 확관 시스템은(는) 무엇입니까?
SR 시리즈 서보 확관 시스템은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 서보 확관 시스템 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
SR 시리즈 서보 확관 시스템 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
관련 제품
견적 문의
용도를 알려 주시면 당사 엔지니어가 알맞은 SR 시리즈 서보 확관 시스템 구성을 제안해 드립니다. 이메일(Lanbo@hflanbo.com.cn)로도 문의하실 수 있습니다.
