Hệ thống nong ống servo

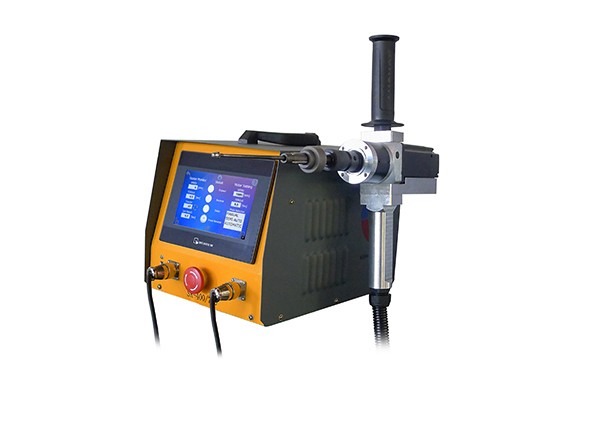

Hệ thống nong ống servo dòng SR
Hệ thống nong ống servo: động cơ servo giữ mô-men xoắn không đổi ở mọi tốc độ, dữ liệu mỗi mối nong được ghi lại và xuất ra USB.
Phạm vi mô-men xoắn0.2–77.9 N·m / 0.1–57.5 ft·lbf (tùy động cơ)
Đường kính ngoài ống6.35–38.1 mm
Nguồn điện200–240 V một pha
Đặc điểm
- Động cơ servo giữ mô-men xoắn không đổi ở mọi tốc độ
- Tín hiệu hoàn toàn số, không bị ảnh hưởng bởi nhiễu điện từ

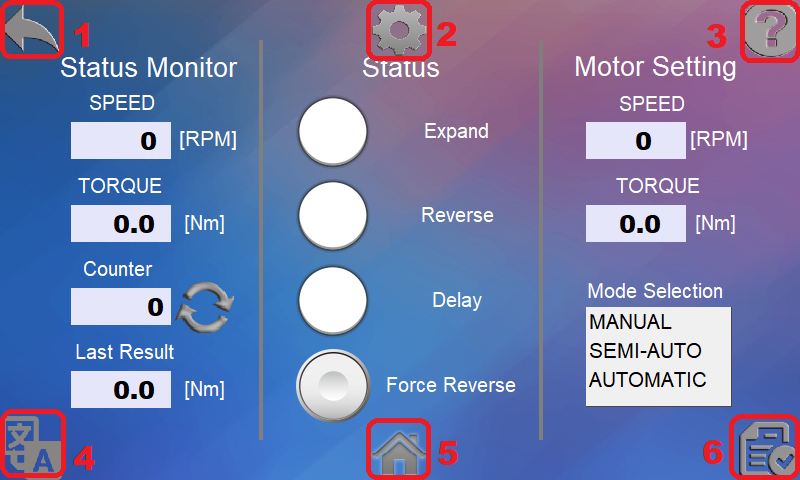

- Màn hình 7 inch tích hợp công cụ tính mô-men xoắn; hỗ trợ nhiều ngôn ngữ
- Lịch sử nong có thể truy xuất và xuất ra USB chỉ với một thao tác
- Không chổi than, không phát tia lửa, không cần bảo dưỡng
Thông số kỹ thuật
| Model động cơ | Tốc độ tối đa (rpm) | Mô-men xoắn nhỏ nhất (N·m) | Mô-men xoắn nhỏ nhất (ft·lbf) | Mô-men xoắn lớn nhất (N·m) | Mô-men xoắn lớn nhất (ft·lbf) | Khối lượng động cơ (kg) |
|---|---|---|---|---|---|---|
| SR200-00 | 3000 | 0.2 | 0.1 | 2.2 | 1.6 | 2.4 |
| SR400-00 | 3000 | 0.4 | 0.3 | 4.4 | 3.2 | 3.0 |
| SR400-03 | 1000 | 1.3 | 1 | 13.3 | 9.8 | 3.6 |
| SR1000-05 | 600 | 2.5 | 1.8 | 55.6 | 41.0 | 6.6 |
| SR1000-07 | 428 | 5.0 | 3.7 | 77.9 | 57.5 | 7.9 |
| Phạm vi mô-men xoắn | 0.2–77.9 N·m / 0.1–57.5 ft·lbf (tùy động cơ) |
|---|---|
| Đường kính ngoài ống | 6.35–38.1 mm |
| Nguồn điện | 200–240 V một pha |
Thông số có thể thay đổi mà không cần báo trước. Đầu nong ống, đầu kẹp rút ống và dao cắt được chế tạo theo kích thước ống – khi đặt hàng, Quý khách vui lòng cung cấp đường kính ngoài, chiều dày thành ống, chiều dày mặt sàng ống và vật liệu ống.
Mô tả
Thông số kỹ thuật:
Điện áp và tần số:
200-240V một pha, 50/60Hz
Dòng điện:
5.0A (SR400), 10.0A(SR750) [Tối thiểu]
10.0A(SR400), 20.0A(SR750) [Khuyến nghị]
| Model | Tốc độ tối đa | Mô-men xoắn nhỏ nhất (Nm) | Mô-men xoắn lớn nhất (Nm) | Mô-men xoắn nhỏ nhất (ftlb) | Mô-men xoắn lớn nhất (ftlb) |
| SR200-00 | 3000 | 0.2 | 2.2 | 0.1 | 1.6 |
| SR400-00 | 3000 | 0.4 | 4.4 | 0.3 | 3.3 |
| SR400-03 | 1000 | 1.3 | 13.3 | 1.0 | 9.8 |
| SR1000-05 | 600 | 2.5 | 55.6 | 1.8 | 41.0 |
| SR1000-07 | 428 | 5.0 | 77.9 | 3.7 | 57.5 |
Điện áp và tần số:
200-240V một pha, 50/60Hz
Dòng điện:
5.0A (SR400), 10.0A(SR750) [Tối thiểu]
10.0A(SR400), 20.0A(SR750) [Khuyến nghị]
Ứng dụng & xử lý sự cố
Mối nong ống bị rò rỉ sau thử thủy lực: nguyên nhân và cách khắc phụcRò rỉ tại mối nong ống với mặt sàng ống thường do nong thiếu hoặc nong quá, tình trạng lỗ mặt sàng hoặc dùng sai đầu nong ống. Cần xác định mối nong bị rò, nong lại và thay ống đối với các ống đã hư hỏng.Cách cài đặt mô-men xoắn nong ống cho các vật liệu và kích thước ống khác nhauKhông có một giá trị mô-men xoắn chung cho nong ống. Mô-men xoắn được xác định bằng nong thử theo độ giảm chiều dày thành ống thiết kế yêu cầu, với đúng vật liệu, kích thước, chiều dày thành ống và mặt sàng ống thực tế.Nong ống titan bình ngưng: những điểm cần lưu ýỐng titan thành mỏng dễ bị nong quá và đàn hồi trở lại nhiều hơn ống đồng. Yếu tố quyết định là mô-men xoắn ổn định, chiều dài nong phù hợp, lỗ mặt sàng sạch và dữ liệu nong đầy đủ.Nong tại mặt sàng ống trung gian, mặt sàng ống kép và mặt sàng ống dàyNong tại mặt sàng ống trung gian hoặc tấm đỡ ống, hoặc nong xuyên qua mặt sàng ống dày, cần dùng đầu nong ống tầm với dài.Dữ liệu nong ống có truy xuất nguồn gốc cho đơn vị giám sát và chủ đầu tưCác dự án điện hạt nhân, nhà máy điện lớn và dự án xuất khẩu thường yêu cầu dữ liệu nong của từng mối nong. Máy nong ống servo và máy nong ống điện có chức năng ghi dữ liệu tích hợp cho phép xuất dữ liệu trực tiếp.Thay ống bình ngưng khi thời gian dừng tổ máy eo hẹpVới thời gian dừng tổ máy cố định, việc thay ống phải được lập kế hoạch trước: các công đoạn, số lượng dụng cụ và nhân lực. Cung cấp đồng thời dụng cụ và đội thi công giúp giảm thời gian chờ tại hiện trường.Tìm điểm rò nhỏ tại mối nối ống với mặt sàng ốngKhi thân ống vẫn tốt nhưng chỉ vài trong số hàng nghìn mối nối bị rò, việc tìm ra chúng rất mất thời gian. Máy kiểm tra rò rỉ mối nong chân không kiểm tra nhanh từng mối nối.Ống trao đổi nhiệt bị rò rỉ: bịt ống hay thay ống?Khi chỉ có vài ống rò, thường xử lý bằng bịt ống. Khi số ống đã bịt gần đến giới hạn dự phòng thiết kế, hiệu suất giảm, hoặc thành ống bị mỏng trên diện rộng, cần thay ống hoặc thay bó ống.Lỗ mặt sàng có cần tạo rãnh không? Tăng độ bền mối nongMột số thiết kế và tiêu chuẩn yêu cầu tạo rãnh lỗ mặt sàng để tăng độ bền chống tuột của mối nong.
Câu hỏi thường gặp
Hệ thống nong ống servo dòng SR là gì?
Hệ thống nong ống servo dòng SR thuộc dòng sản phẩm Hệ thống nong ống servo của Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Sản phẩm dùng để lắp đặt, sửa chữa và bảo trì ống của thiết bị trao đổi nhiệt, bình ngưng và lò hơi tại nhà máy điện, nhà máy hóa dầu, hệ thống điều hòa không khí và lạnh (HVAC) và nhà máy khử mặn nước biển.
Làm thế nào để nhận báo giá hoặc tư vấn chọn Hệ thống nong ống servo dòng SR?
Quý khách vui lòng gửi email tới Lanbo@hflanbo.com.cn hoặc gọi +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, kèm thông tin vật liệu ống, đường kính ngoài, chiều dày thành ống và ứng dụng. Kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp và gửi báo giá.
Tôi có thể nhận catalog và bảng giá không?
Có. Quý khách gửi email thông số ống, chúng tôi sẽ gửi catalog và báo giá cho các model phù hợp.
