أنظمة توسيع الأنابيب بمحرك سيرفو

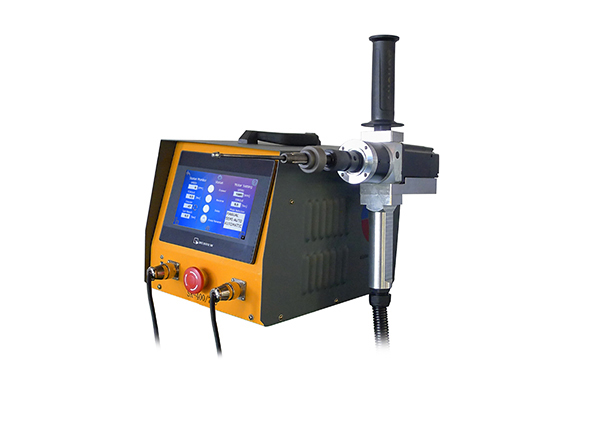

نظام توسيع الأنابيب بمحرك سيرفو من سلسلة SR (Servo Tube Rolling System)
نظام توسيع أنابيب بمحرك سيرفو: يحافظ محرك السيرفو على عزم دوران ثابت عند أي سرعة، وتُسجَّل كل وصلة موسّعة مع إمكانية تصدير السجلات عبر USB.
مدى عزم الدوران0.2–77.9 N·m / 0.1–57.5 ft·lbf (حسب المحرك)
القطر الخارجي للأنبوب6.35–38.1 mm
مصدر الطاقة200–240 V أحادي الطور
المزايا
- يحافظ محرك السيرفو على عزم دوران ثابت عند أي سرعة
- إشارات رقمية بالكامل لا تتأثر بالتداخل الكهرومغناطيسي

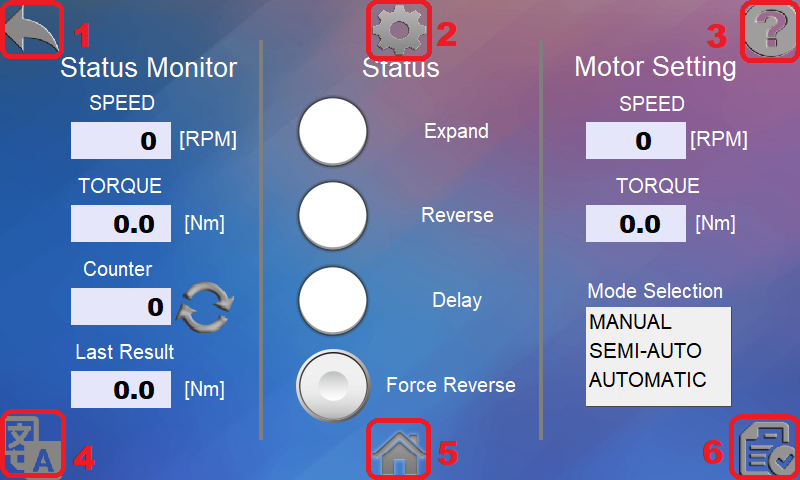

- شاشة 7 إنش مع حاسبة عزم دوران مدمجة؛ تدعم لغات متعددة
- سجل التوسيع قابل للتتبع ويُصدَّر إلى USB بخطوة واحدة
- بدون فرش كربونية، لا يولّد شرراً ولا يحتاج إلى صيانة
المواصفات
| طراز المحرك | السرعة القصوى (rpm) | أدنى عزم دوران (N·m) | أدنى عزم دوران (ft·lbf) | أقصى عزم دوران (N·m) | أقصى عزم دوران (ft·lbf) | وزن المحرك (kg) |
|---|---|---|---|---|---|---|
| SR200-00 | 3000 | 0.2 | 0.1 | 2.2 | 1.6 | 2.4 |
| SR400-00 | 3000 | 0.4 | 0.3 | 4.4 | 3.2 | 3.0 |
| SR400-03 | 1000 | 1.3 | 1 | 13.3 | 9.8 | 3.6 |
| SR1000-05 | 600 | 2.5 | 1.8 | 55.6 | 41.0 | 6.6 |
| SR1000-07 | 428 | 5.0 | 3.7 | 77.9 | 57.5 | 7.9 |
| مدى عزم الدوران | 0.2–77.9 N·m / 0.1–57.5 ft·lbf (حسب المحرك) |
|---|---|
| القطر الخارجي للأنبوب | 6.35–38.1 mm |
| مصدر الطاقة | 200–240 V أحادي الطور |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
المواصفات:
الجهد والتردد:
200-240V أحادي الطور، 50/60Hz
التيار:
5.0A (SR400)، 10.0A(SR750) [الحد الأدنى]
10.0A(SR400)، 20.0A(SR750) [الموصى به]
| رقم الطراز | السرعة القصوى | أدنى عزم دوران (Nm) | أقصى عزم دوران (Nm) | أدنى عزم دوران (ftlb) | أقصى عزم دوران (ftlb) |
| SR200-00 | 3000 | 0.2 | 2.2 | 0.1 | 1.6 |
| SR400-00 | 3000 | 0.4 | 4.4 | 0.3 | 3.3 |
| SR400-03 | 1000 | 1.3 | 13.3 | 1.0 | 9.8 |
| SR1000-05 | 600 | 2.5 | 55.6 | 1.8 | 41.0 |
| SR1000-07 | 428 | 5.0 | 77.9 | 3.7 | 57.5 |
الجهد والتردد:
200-240V أحادي الطور، 50/60Hz
التيار:
5.0A (SR400)، 10.0A(SR750) [الحد الأدنى]
10.0A(SR400)، 20.0A(SR750) [الموصى به]
التطبيقات وحل المشكلات
تسرب وصلات الأنابيب الموسّعة بعد الاختبار الهيدروستاتيكي: الأسباب والحلوليعود التسرب في وصلات الأنابيب الموسّعة بلوح الأنابيب غالباً إلى التوسيع الناقص أو الزائد، أو حالة ثقوب الأنابيب، أو استخدام موسّع غير مناسب. حدّدوا الوصلات المتسربة وأعيدوا توسيعها، واستبدلوا الأنابيب المتضررة.كيفية ضبط عزم توسيع الأنابيب حسب مادة الأنبوب ومقاسهلا توجد قيمة عزم واحدة لتوسيع الأنابيب. يُحدَّد العزم بالتوسيع التجريبي وفق نسبة ترقيق الجدار التي يتطلبها التصميم، وبحسب مادة الأنبوب الفعلية ومقاسه وسُمك جداره ولوح الأنابيب.توسيع أنابيب التيتانيوم في المكثفات: ما يجب الانتباه إليهأنابيب التيتانيوم الرقيقة الجدار معرّضة للتوسيع الزائد بسهولة، وارتدادها أكبر من أنابيب النحاس. والعوامل الحاسمة هي ثبات العزم، وطول التوسيع الصحيح، ونظافة ثقوب الأنابيب، والاحتفاظ بسجلات توسيع كاملة.التوسيع عند ألواح الأنابيب الوسيطة والمزدوجة والسميكةيتطلب التوسيع عند لوح أنابيب وسيط أو لوح دعم، أو عبر لوح أنابيب سميك، موسّعات ذات مدى طويل.سجلات توسيع قابلة للتتبع للمفتشين والجهات المالكةكثيراً ما تتطلب المشاريع النووية ومحطات الكهرباء الكبيرة ومشاريع التصدير بيانات التوسيع لكل وصلة. وتصدّر محركات توسيع الأنابيب الكهربائية وأنظمة السيرفو المزودة بخاصية التسجيل هذه البيانات مباشرة.استبدال أنابيب المكثف ضمن جدول توقف ضيقعندما تكون فترة التوقف محددة، يجب التخطيط لاستبدال الأنابيب مسبقاً: مراحل العمل وعدد الأدوات وفريق العمل. وتوفير الأدوات والفريق معاً يقلل الانتظار في الموقع.تحديد التسربات الصغيرة في وصلات الأنابيب بلوح الأنابيبعندما تكون الأنابيب سليمة لكن عدداً قليلاً من آلاف الوصلات يتسرب، يصبح تحديدها عملاً بطيئاً. ويفحص جهاز كشف تسرب الوصلات بالتفريغ كل وصلة بسرعة.تسرب أنابيب المبادل الحراري: السدّ أم الاستبدال؟تُسدّ التسربات القليلة عادةً. أما عندما يقترب عدد الأنابيب المسدودة من هامش التصميم، أو ينخفض الأداء، أو يكون ترقق الأنابيب عاماً، فقد حان وقت استبدال الأنابيب أو حزمة الأنابيب.هل تحتاج ثقوب الأنابيب إلى تحزيز؟ تحسين متانة الوصلات الموسّعةتتطلب بعض التصاميم والأكواد تحزيز ثقوب الأنابيب لزيادة مقاومة الوصلات الموسّعة للانسحاب.
الأسئلة الشائعة
ما هو نظام توسيع الأنابيب بمحرك سيرفو من سلسلة SR (Servo Tube Rolling System)؟
نظام توسيع الأنابيب بمحرك سيرفو من سلسلة SR (Servo Tube Rolling System) من مجموعة أنظمة توسيع الأنابيب بمحرك سيرفو لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار نظام توسيع الأنابيب بمحرك سيرفو من سلسلة SR (Servo Tube Rolling System)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
