Сервоприводные системы развальцовки

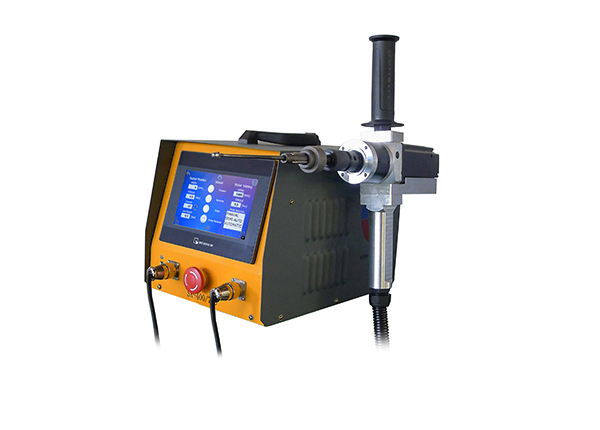

Сервоприводные системы развальцовки серии SR
Сервоприводная система развальцовки: серводвигатель поддерживает постоянный крутящий момент при любой частоте вращения, каждое соединение записывается и выгружается через USB.
Диапазон крутящего момента0,2–77,9 Н·м / 0,1–57,5 ft·lbf (в зависимости от двигателя)
Наружный диаметр трубы6.35–38.1 mm
Электропитание200–240 В, одна фаза
Особенности
- Серводвигатель поддерживает постоянный крутящий момент при любой частоте вращения
- Полностью цифровые сигналы, не подверженные электромагнитным помехам

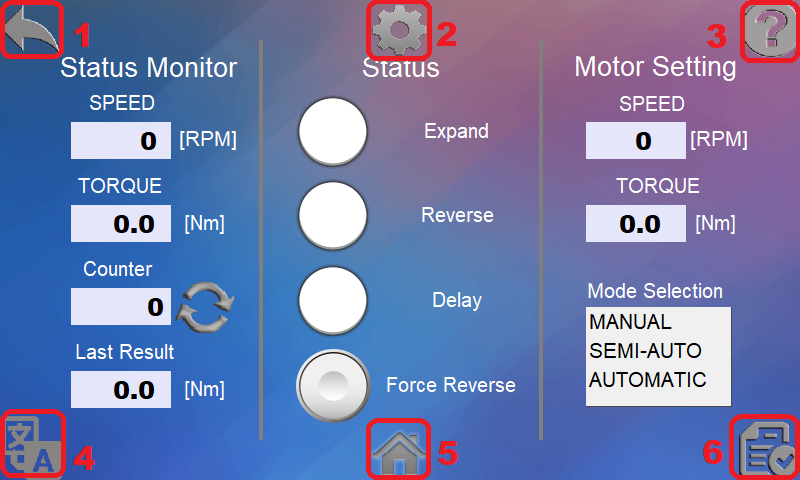

- 7-дюймовый экран со встроенным калькулятором крутящего момента; несколько языков
- История развальцовки прослеживается и выгружается на USB одним действием
- Бесщеточный, искробезопасный, не требует обслуживания
Характеристики
| Модель двигателя | Макс. частота вращения (об/мин) | Мин. крутящий момент (Н·м) | Мин. крутящий момент (ft·lbf) | Макс. крутящий момент (Н·м) | Макс. крутящий момент (ft·lbf) | Масса двигателя (кг) |
|---|---|---|---|---|---|---|
| SR200-00 | 3000 | 0.2 | 0.1 | 2.2 | 1.6 | 2.4 |
| SR400-00 | 3000 | 0.4 | 0.3 | 4.4 | 3.2 | 3.0 |
| SR400-03 | 1000 | 1.3 | 1 | 13.3 | 9.8 | 3.6 |
| SR1000-05 | 600 | 2.5 | 1.8 | 55.6 | 41.0 | 6.6 |
| SR1000-07 | 428 | 5.0 | 3.7 | 77.9 | 57.5 | 7.9 |
| Диапазон крутящего момента | 0,2–77,9 Н·м / 0,1–57,5 ft·lbf (в зависимости от двигателя) |
|---|---|
| Наружный диаметр трубы | 6.35–38.1 mm |
| Электропитание | 200–240 В, одна фаза |
Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.
Описание
Характеристики:
Напряжение и частота:
200–240 В, одна фаза, 50/60 Гц
Ток:
5,0 А (SR400), 10,0 А (SR750) [минимум]
10,0 А (SR400), 20,0 А (SR750) [рекомендуется]
| Номер модели | Макс. частота вращения | Мин. крутящий момент (Н·м) | Макс. крутящий момент (Н·м) | Мин. крутящий момент (ft·lb) | Макс. крутящий момент (ft·lb) |
| SR200-00 | 3000 | 0.2 | 2.2 | 0.1 | 1.6 |
| SR400-00 | 3000 | 0.4 | 4.4 | 0.3 | 3.3 |
| SR400-03 | 1000 | 1.3 | 13.3 | 1.0 | 9.8 |
| SR1000-05 | 600 | 2.5 | 55.6 | 1.8 | 41.0 |
| SR1000-07 | 428 | 5.0 | 77.9 | 3.7 | 57.5 |
Напряжение и частота:
200–240 В, одна фаза, 50/60 Гц
Ток:
5,0 А (SR400), 10,0 А (SR750) [минимум]
10,0 А (SR400), 20,0 А (SR750) [рекомендуется]
Применение и решение проблем
Течь вальцованных соединений после гидроиспытания: причины и устранениеТечи вальцованных соединений труб с трубной решеткой обычно связаны с недовальцовкой или перевальцовкой, состоянием отверстий или неподходящей вальцовкой. Найдите негерметичные соединения, подвальцуйте их, а поврежденные трубы замените.Как задать крутящий момент развальцовки для разных материалов и размеров трубЕдиного значения крутящего момента для развальцовки нет. Момент задают по пробной развальцовке, исходя из требуемого проектом утонения стенки, для фактического материала, размера и стенки трубы и трубной решетки.Развальцовка титановых трубок конденсатора: на что обратить вниманиеТонкостенные титановые трубки легко перевальцевать, и они пружинят сильнее меди. Важны стабильный крутящий момент, правильная длина развальцовки, чистые отверстия и полные протоколы развальцовки.Развальцовка в промежуточных, двойных и толстых трубных решеткахДля развальцовки в промежуточной трубной решетке или опорной перегородке, а также через толстую трубную решетку нужны удлиненные вальцовки.Прослеживаемые протоколы развальцовки для инспекторов и владельцев оборудованияДля АЭС, крупных энергоблоков и экспортных проектов часто требуются данные развальцовки по каждому соединению. Сервоприводные и электрические вальцовочные машины со встроенной записью выгружают их напрямую.Перетрубовка конденсатора в сжатый срок остановаПри фиксированном окне простоя перетрубовку нужно спланировать заранее: этапы работ, количество инструмента и бригаду. Поставка инструмента вместе с бригадой сокращает простои на объекте.Поиск малых течей в соединениях труб с трубной решеткойКогда трубки исправны, но текут несколько из тысяч соединений, найти их долго. Вакуумный течеискатель соединений быстро проверяет каждое соединение.Негерметичные трубки теплообменника: глушить или менять?Несколько течей обычно устраняют заглушками. Когда число заглушенных трубок приближается к проектному запасу, падает эффективность или трубки повсеместно утонены, пора выполнять перетрубовку или менять трубный пучок.Нужны ли канавки в отверстиях трубной решетки? Как повысить прочность вальцованного соединенияНекоторые проекты и нормы требуют канавок в отверстиях трубной решетки для повышения прочности вальцованных соединений на вырыв.
Частые вопросы
Что такое Сервоприводные системы развальцовки серии SR?
Сервоприводные системы развальцовки серии SR входит в линейку Сервоприводные системы развальцовки компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.
Как получить предложение или помощь в подборе Сервоприводные системы развальцовки серии SR?
Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.
Можете прислать каталог и прайс-лист?
Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
