Sistemas de expansionado servo

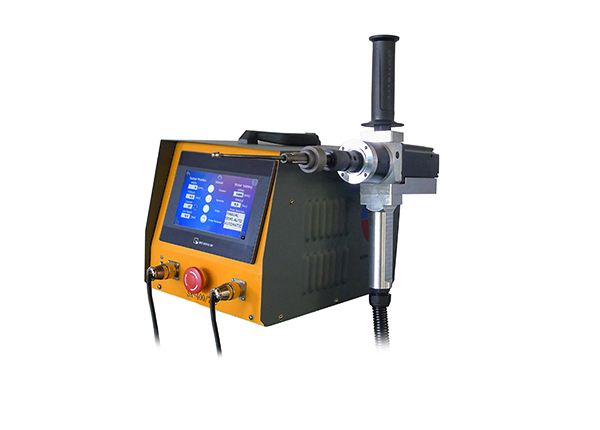

Sistema de expansionado servo serie SR
Sistema de expansionado servo: el servomotor mantiene el torque constante a cualquier velocidad y cada junta expandida queda registrada y se puede exportar por USB.
Rango de torque0,2–77,9 N·m / 0,1–57,5 ft·lbf (según el motor)
DE del tubo6.35–38.1 mm
Alimentación200–240 V monofásica
Características
- El servomotor mantiene el torque constante a cualquier velocidad
- Señales totalmente digitales, inmunes a interferencias electromagnéticas

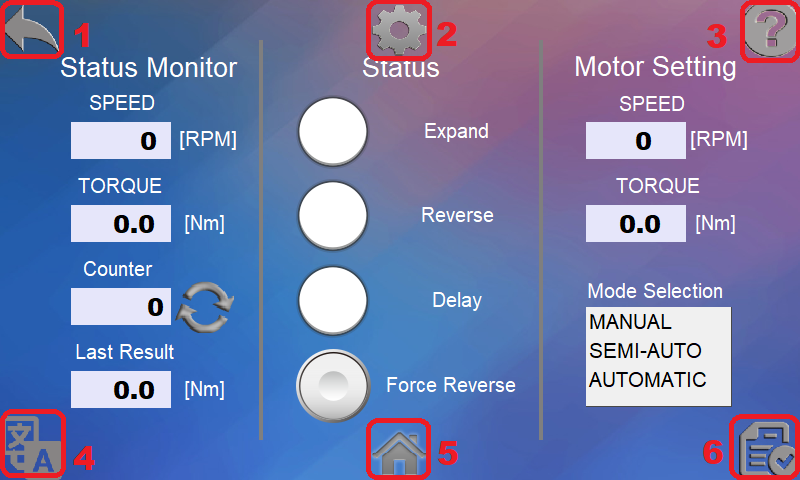

- Pantalla de 7 pulgadas con calculadora de torque integrada; varios idiomas
- Historial de expansiones trazable y exportable a USB en un paso
- Sin escobillas, sin chispas y sin mantenimiento
Especificaciones
| Modelo de motor | Velocidad máx. (rpm) | Torque mín. (N·m) | Torque mín. (ft·lbf) | Torque máx. (N·m) | Torque máx. (ft·lbf) | Peso del motor (kg) |
|---|---|---|---|---|---|---|
| SR200-00 | 3000 | 0.2 | 0.1 | 2.2 | 1.6 | 2.4 |
| SR400-00 | 3000 | 0.4 | 0.3 | 4.4 | 3.2 | 3.0 |
| SR400-03 | 1000 | 1.3 | 1 | 13.3 | 9.8 | 3.6 |
| SR1000-05 | 600 | 2.5 | 1.8 | 55.6 | 41.0 | 6.6 |
| SR1000-07 | 428 | 5.0 | 3.7 | 77.9 | 57.5 | 7.9 |
| Rango de torque | 0,2–77,9 N·m / 0,1–57,5 ft·lbf (según el motor) |
|---|---|
| DE del tubo | 6.35–38.1 mm |
| Alimentación | 200–240 V monofásica |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Especificaciones:
Tensión y frecuencia:
200–240 V monofásica, 50/60 Hz
Corriente:
5,0 A (SR400), 10,0 A (SR750) [mínimo]
10,0 A (SR400), 20,0 A (SR750) [recomendado]
| Modelo | Velocidad máx. | Torque mín. (N·m) | Torque máx. (N·m) | Torque mín. (ft-lb) | Torque máx. (ft-lb) |
| SR200-00 | 3000 | 0.2 | 2.2 | 0.1 | 1.6 |
| SR400-00 | 3000 | 0.4 | 4.4 | 0.3 | 3.3 |
| SR400-03 | 1000 | 1.3 | 13.3 | 1.0 | 9.8 |
| SR1000-05 | 600 | 2.5 | 55.6 | 1.8 | 41.0 |
| SR1000-07 | 428 | 5.0 | 77.9 | 3.7 | 57.5 |
Tensión y frecuencia:
200–240 V monofásica, 50/60 Hz
Corriente:
5,0 A (SR400), 10,0 A (SR750) [mínimo]
10,0 A (SR400), 20,0 A (SR750) [recomendado]
Aplicaciones y solución de problemas
Juntas expandidas con fugas después de la prueba hidrostática: causas y solucionesLas fugas en juntas tubo-placa tubular expandidas suelen deberse a falta o exceso de expansión, al estado del orificio o a un expansor inadecuado. Localice las juntas con fuga, reexpándalas y retube las que estén dañadas.Cómo fijar el torque de expansionado para distintos materiales y tamaños de tuboNo hay un valor único de torque de expansionado. El torque se fija con pruebas de expansión según la reducción de pared que exige su diseño, para el material, tamaño y pared del tubo y la placa tubular reales.Expansión de tubos de titanio en condensadores: qué tener en cuentaLos tubos de titanio de pared delgada se sobreexpanden con facilidad y recuperan más que el cobre. Lo importante es un torque constante, la longitud expandida correcta, orificios limpios y un registro completo de expansiones.Expansión en placas tubulares intermedias, dobles y gruesasPara expandir en una placa intermedia o placa soporte, o a través de una placa gruesa, se necesitan expansores de largo alcance.Registro trazable de expansiones para inspectores y propietariosLos proyectos nucleares, de gran potencia y de exportación suelen exigir datos de expansión de cada junta. Los motores servo y eléctricos con registro integrado los exportan directamente.Retubado de un condensador con una parada muy ajustadaCon una ventana de parada fija, el retubado hay que planificarlo con antelación: pasos de trabajo, número de herramientas y personal. Llevar herramientas y personal juntos reduce las esperas en el sitio.Localización de pequeñas fugas en juntas tubo-placa tubularCuando los tubos están bien pero fugan unas pocas de miles de juntas, encontrarlas lleva tiempo. Un detector de fugas por vacío para juntas revisa cada junta con rapidez.Tubos de intercambiador con fugas: ¿taponar o retubar?Unas pocas fugas se suelen taponar. Cuando los tubos taponados se acercan al margen de diseño, el rendimiento cae o los tubos están adelgazados en general, conviene retubar o cambiar el haz.¿Hay que ranurar los orificios? Mayor resistencia de las juntas expandidasAlgunos diseños y normas exigen orificios ranurados para aumentar la resistencia al arrancamiento de las juntas expandidas.
Preguntas frecuentes
¿Qué es Sistema de expansionado servo serie SR?
Sistema de expansionado servo serie SR forma parte de la gama Sistemas de expansionado servo de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Sistema de expansionado servo serie SR?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
