Cách cài đặt mô-men xoắn nong ống cho các vật liệu và kích thước ống khác nhau

Không có một giá trị mô-men xoắn chung cho nong ống. Mô-men xoắn được xác định bằng nong thử theo độ giảm chiều dày thành ống thiết kế yêu cầu, với đúng vật liệu, kích thước, chiều dày thành ống và mặt sàng ống thực tế.

Nguyên nhân thường gặp

Cùng một mô-men xoắn cho kết quả khác nhau với ống đồng, thép không gỉ, titan và thép carbon
Chiều dày thành ống, chiều dày mặt sàng ống và chiều dài nong đều làm thay đổi mô-men xoắn cần thiết
Mô-men xoắn đầu ra thực tế của máy nong ống khác với giá trị cài đặt

Cách chẩn đoán

Kiểm tra độ giảm chiều dày thành ống theo yêu cầu thiết kế hoặc tiêu chuẩn áp dụng

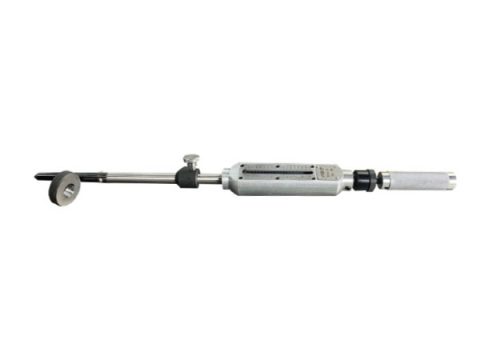

Đo đường kính trong của ống sau khi nong bằng dụng cụ đo đường kính trong và tính độ giảm chiều dày thành ống thực tế
Kiểm tra mô-men xoắn đầu ra thực tế của máy nong ống bằng máy kiểm tra mô-men xoắn động

Cách khắc phục

Làm mẫu nong thử với cùng loại ống và vật liệu mặt sàng ống
Bắt đầu từ mức thấp và tăng dần mô-men xoắn, đo đường kính trong sau nong ở mỗi bước
Cài đặt và khóa mô-men xoắn đạt yêu cầu thiết kế; hệ thống servo SR có sẵn công cụ tính mô-men xoắn
Ghi lại dữ liệu nong trong quá trình sản xuất và hiệu chuẩn máy nong ống định kỳ

Thông tin cần gửi cho chúng tôi

Vật liệu ống, đường kính ngoài và chiều dày thành ống (mm hoặc BWG)
Chiều dày mặt sàng ống và kích thước lỗ mặt sàng
Số lượng ống; điều kiện hiện trường (nguồn điện hoặc khí nén, khu vực nguy hiểm cháy nổ)
Thời hạn giao hàng yêu cầu hoặc thời gian dừng máy
Độ giảm chiều dày thành ống yêu cầu hoặc tiêu chí nghiệm thu

Quý khách gửi mẫu ống và mặt sàng ống, chúng tôi sẽ nong thử và đề xuất mô-men xoắn cùng đầu nong ống phù hợp.

Câu hỏi thường gặp

Có giá trị mô-men xoắn nong ống tiêu chuẩn không?

Không. Mô-men xoắn được xác định bằng nong thử theo vật liệu ống, đường kính ngoài, chiều dày thành ống và mặt sàng ống, đối chiếu với độ giảm chiều dày thành ống thiết kế yêu cầu.

Làm thế nào để kiểm tra mô-men xoắn của máy nong ống có chính xác không?

Kiểm tra dụng cụ khi đang chạy bằng máy kiểm tra mô-men xoắn động và so sánh kết quả với giá trị cài đặt.

Sản phẩm

Dụng cụ cho công việc này

Hệ thống nong ống servo

Hệ thống nong ống servo dòng SR

Phạm vi mô-men xoắn: 0.2–77.9 N·m / 0.1–57.5 ft·lbf (tùy động cơ)
Đường kính ngoài ống: 6.35–38.1 mm
Nguồn điện: 200–240 V một pha

Xem thông số

Hệ thống nong ống servo

Dòng XR – Máy nong ống servo mô-men xoắn lớn có trục ống lồng

Dải mô-men xoắn: 5–300 N·m / 3.7–221 ft·lbf
Phạm vi làm việc: 1000 × 1000 mm
Đường kính ngoài ống: φ12.7–φ101.6 mm

Xem thông số

Máy nong ống điện

Máy nong ống điện dòng ES2

Dải mô-men xoắn: 2–100 N·m / 1.5–73.8 ft·lbf (động cơ thông dụng); 65–200 N·m / 47.9–147.5 ft·lbf với động cơ ES2-57
Cấu hình: Bộ điều khiển ES2 + động cơ điện (động cơ dùng chung với dòng ES trước đây)
Điều khiển: Màn hình cảm ứng, ghi lại dữ liệu nong

Xem thông số
