특징
- 전동 수직 조정, 자유로운 수평 위치 결정
- 텔레스코픽 샤프트로 한 손 조작
- 4캐스터 베이스가 확관 반력 흡수
- IP65 브러시리스 서보 모터, 스파크 및 유지보수 불필요
- USB로 확관 데이터 기록 내보내기, 토크 계산기 내장
기술 사양
| 모델 | 출력 회전수(rpm) | 최소 토크(N·m) | 최소 토크(ft·lbf) | 최대 토크(N·m) | 최대 토크(ft·lbf) |
|---|---|---|---|---|---|
| XR-35 | 100–666 | 5 | 3.7 | 35 | 25.8 |
| XR-50 | 100–667 | 6 | 4.4 | 50 | 36.9 |
| XR-100 | 50–285 | 20 | 14.8 | 100 | 73.8 |
| XR-200 | 50–214 | 50 | 36.9 | 200 | 148 |
| XR-300 | 30–200 | 50 | 36.9 | 300 | 221 |
| 토크 범위 | 5–300 N·m / 3.7–221 ft·lbf |
|---|---|
| 작업 범위 | 1000 × 1000 mm |
| 튜브 외경 | φ12.7–φ101.6 mm |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명

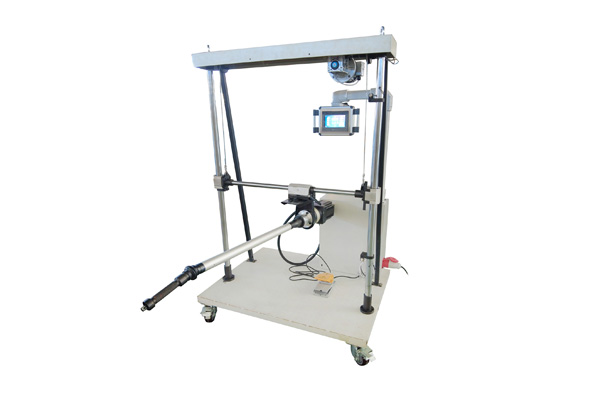

XR 시리즈 튜브 롤링 모터
XR 시리즈 튜브 롤링 모터는 사용자를 먼저 생각하여 설계했습니다. 텔레스코픽 샤프트와 브러시리스 서보 모터를 갖추어 최소한의 힘으로 정확한 확관 성능을 제공하며, 유지보수가 필요 없습니다.
사양:
최대 토크 = 50~350Nm (36.8 ft-lbf~258 ft-lbf)
최대 회전수 = 285~666 RPM
작업 범위 = 1000 * 1000 mm (39.4*39.4 inch)
전원 = 380 - 400V 3상
적용 튜브 외경 = 1/2~4 inch
프로젝트에 맞춘 맞춤 솔루션을 제공합니다.
모델 사양
o 전동 수직 조정, 자유로운 수평 위치 결정
o 텔레스코픽 샤프트로 한 손 조작 가능
o 작업자에게 토크 반력이 전달되지 않음
o 잠금 캐스터 4개로 뛰어난 기동성
o IP65 등급 브러시리스 서보 모터
o 모터 스파크가 없어 안전성 향상
o 브러시리스 모터로 유지보수 불필요
o 정밀한 폐루프(closed-loop) 토크 제어
o 확관 데이터 실시간 표시 및 USB 백업 기능
적용 분야와 문제 해결
튜브 재질과 사이즈별 확관 토크 설정 방법확관 토크에 정해진 단일 값은 없습니다. 실제 튜브 재질, 사이즈, 두께, 튜브시트 조건에서 설계가 요구하는 관 두께 감소율을 기준으로 시험 확관을 하여 토크를 정합니다.티타늄 복수기 튜브 확관 시 주의사항박육 티타늄 튜브는 과확관되기 쉽고 동관보다 스프링백이 큽니다. 일정한 토크, 알맞은 확관 길이, 깨끗한 튜브 홀, 빠짐없는 확관 기록이 중요합니다.검사관과 발주처를 위한 확관 이력 기록원자력, 대형 발전, 수출 프로젝트에서는 모든 조인트의 확관 데이터를 요구하는 경우가 많습니다. 기록 기능을 내장한 서보·전동 튜브 롤링 모터는 이 데이터를 바로 내보냅니다.열교환기 생산 라인의 확관·용접 장비 구성제조사에는 균일한 조인트, 생산량, 숙련 인력 의존도 감소가 필요합니다. 제품과 생산량에 맞춰 서보 확관, 듀얼 헤드 확관, 자동 용접, 로봇을 조합하십시오.발전소 복수기: 튜브 교체 및 신규 호기표면 복수기의 튜브 교체, 긴급 보수, 신규 호기 튜브 설치: 튜브 인출, 절단, 확관, 용접, 누설 검사 공구와 현장 인력을 제공합니다.열교환기, 압력용기, 보일러 제조신규 라인 구축과 생산량 증대: 서보 확관, 듀얼 헤드 확관, 튜브-튜브시트 자동 용접, 로봇 튜브 삽입, 그루빙 툴 및 페이싱 툴.
자주 묻는 질문
XR 시리즈 고토크 서보 튜브 롤링 모터(텔레스코픽 샤프트)은(는) 무엇입니까?
XR 시리즈 고토크 서보 튜브 롤링 모터(텔레스코픽 샤프트)은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 서보 확관 시스템 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
XR 시리즈 고토크 서보 튜브 롤링 모터(텔레스코픽 샤프트) 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
