검사관과 발주처를 위한 확관 이력 기록
원자력, 대형 발전, 수출 프로젝트에서는 모든 조인트의 확관 데이터를 요구하는 경우가 많습니다. 기록 기능을 내장한 서보·전동 튜브 롤링 모터는 이 데이터를 바로 내보냅니다.
주요 원인
- 수기 기록은 느리고 오류가 생기기 쉬움
- 사용 중인 튜브 롤링 모터에 기록 기능이 없음
진단 방법
- 계약서나 검사 계획서의 요구사항 확인: 어떤 데이터를 어떤 형식으로 제출하는지
대책
- 기록 기능이 있는 튜브 롤링 모터 사용: SR / XR / SRD 서보 시스템은 USB로 내보내며, ES2 전동 튜브 롤링 모터도 조인트별로 기록
- 동적 토크 시험기로 튜브 롤링 모터를 정기적으로 교정하고 성적서 보관
- 튜브시트와 조인트 번호별로 기록을 정리하여 최종 문서와 함께 인계
보내 주실 정보
- 조인트 수량과 기록 요구사항
- 튜브 재질, 외경, 두께
자주 묻는 질문
확관 기록을 내보낼 수 있는 튜브 롤링 모터는 무엇입니까?
SR, XR, SRD 서보 시스템은 USB로 기록을 내보내며, ES2 전동 튜브 롤링 모터도 확관 데이터를 기록합니다.
제품
이 작업에 쓰는 공구
서보 확관 시스템
SR 시리즈 서보 확관 시스템
- 토크 범위: 0.2–77.9 N·m / 0.1–57.5 ft·lbf (모터에 따라 다름)
- 튜브 외경: 6.35–38.1 mm
- 전원: 200–240 V 단상
서보 확관 시스템
XR 시리즈 고토크 서보 튜브 롤링 모터(텔레스코픽 샤프트)
- 토크 범위: 5–300 N·m / 3.7–221 ft·lbf
- 작업 범위: 1000 × 1000 mm
- 튜브 외경: φ12.7–φ101.6 mm
서보 확관 시스템

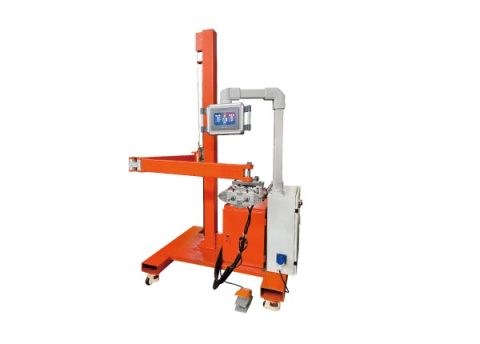

SRD 듀얼 서보 모터 확관 시스템
- 토크 범위: 0.4–77.9 N·m / 0.3–57.5 ft·lbf
- 작업 범위: 1500 × 1800 mm
- 튜브 외경: 6.35–38.1 mm
전동 튜브 롤링 모터
ES2 시리즈 전동 튜브 롤링 모터
- 토크 범위: 2–100 N·m / 1.5–73.8 ft·lbf (일반 모터), ES2-57 모터 사용 시 65–200 N·m / 47.9–147.5 ft·lbf
- 구성: ES2 컨트롤러 + 전동 모터 (기존 ES 시리즈와 모터 공용)
- 제어: 확관 데이터 기록 기능 터치스크린
확관 액세서리·게이지

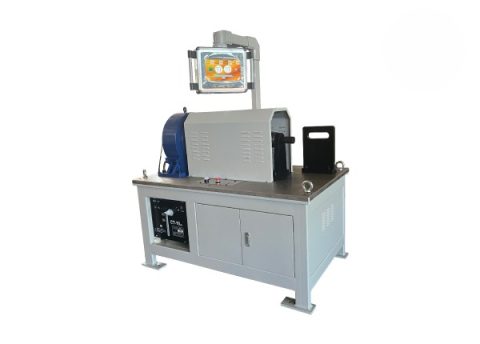

TQM 시리즈 고속 동적 토크 시험기
- 토크 범위: 0.4–500 N·m / 0.3–369 ft·lbf (4개 모델)
- 디스플레이: 실시간 토크·속도·출력
- 인터페이스: RS485, PC에 기록 저장
상담 요청
프로젝트 내용을 알려 주십시오
장비를 제안하고 일정을 산정하며, 필요하면 현장 기술팀을 파견합니다.
