티타늄 복수기 튜브 확관 시 주의사항
박육 티타늄 튜브는 과확관되기 쉽고 동관보다 스프링백이 큽니다. 일정한 토크, 알맞은 확관 길이, 깨끗한 튜브 홀, 빠짐없는 확관 기록이 중요합니다.
주요 원인
- 관 두께가 얇아 토크가 조금만 높아도 과확관됨
- 티타늄은 동보다 스프링백이 커서 토크가 낮으면 조인트가 헐거워짐
- 이종 재질 튜브시트에서는 튜브 홀 표면 상태가 밀봉에 큰 영향을 줌
진단 방법
- 시험 확관 후 내경을 측정하고 관 두께 감소율 확인
- 수압 시험 또는 진공 조인트 누설 검사기로 조인트 점검
대책
- 와이어 브러쉬나 플랩 휠로 튜브 홀을 세척하여 부식과 기름 제거
- 정토크 서보 튜브 롤링 모터(SR 시리즈)를 사용해 모든 조인트를 동일하게 확관

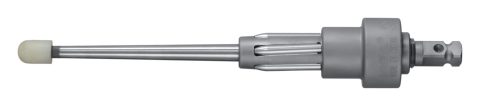

- 더 균일한 확관을 위해 5롤러 확관기(A5 / H5 시리즈) 사용
- 시험 확관으로 토크를 정하고 모든 조인트의 기록 유지 – 원자력 프로젝트에서는 필수
보내 주실 정보
- 튜브 재질, 외경, 두께 (mm 또는 BWG)
- 튜브시트 두께와 홀 사이즈
- 튜브 수량, 현장 조건 (전원 또는 공기 공급, 위험 구역 여부)
- 희망 납기 또는 정비 일정
현장 인력이 필요하십니까? Lanbo 현장팀은 발전소 복수기와 해수담수화 증발기에서 티타늄 튜브를 확관한 경험이 있습니다. Lanbo 현장 서비스 →
자주 묻는 질문
티타늄 튜브에는 어떤 튜브 롤링 모터를 써야 합니까?
모든 조인트를 기록하는 정토크 서보 튜브 롤링 모터와 5롤러 확관기를 함께 쓰십시오.
제품
이 작업에 쓰는 공구
서보 확관 시스템
SR 시리즈 서보 확관 시스템
- 토크 범위: 0.2–77.9 N·m / 0.1–57.5 ft·lbf (모터에 따라 다름)
- 튜브 외경: 6.35–38.1 mm
- 전원: 200–240 V 단상
서보 확관 시스템
XR 시리즈 고토크 서보 튜브 롤링 모터(텔레스코픽 샤프트)
- 토크 범위: 5–300 N·m / 3.7–221 ft·lbf
- 작업 범위: 1000 × 1000 mm
- 튜브 외경: φ12.7–φ101.6 mm
