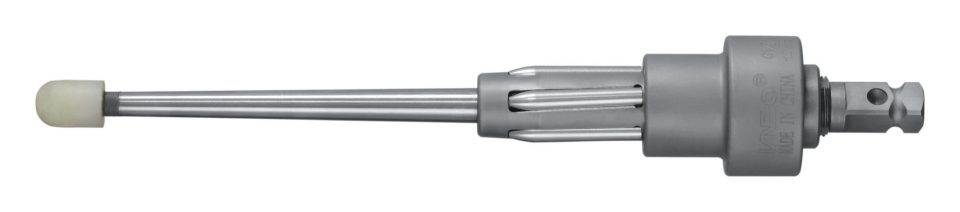

기술 사양
| 튜브 외경(mm / in) | 두께(mm) | 확관 범위 D 최소(mm) | 롤러 길이 M=38: 최대 D(mm) | 롤러 길이 M=38: 유효 길이 A(mm) | 롤러 길이 M=38: 모델 | 롤러 길이 M=57: 최대 D(mm) | 롤러 길이 M=57: 유효 길이 A(mm) | 롤러 길이 M=57: 모델 | 사각 드라이브 □S(mm / in) |
|---|---|---|---|---|---|---|---|---|---|
| 12.7(1/2") | 0.51 | 11.5 | 13.3 | 33 | A507 | – | – | – | 9.5 (3/8") |
| 15.9 (5/8") | 1.47 | 12.3 | 14.1 | 33 | A509 | – | – | – | 9.5 (3/8") |
| 15.9 (5/8") | 1.24 | 12.3 | 14.1 | 33 | A509 | – | – | – | 9.5 (3/8") |
| 15.9 (5/8") | 1.07 | 13.1 | 14.9 | 32 | A511 | – | – | – | 9.5 (3/8") |
| 15.9 (5/8") | 0.89 | 13.1 | 14.9 | 32 | A511 | – | – | – | 9.5 (3/8") |
| 15.9 (5/8") | 0.81 | 13.9 | 16.0 | 32 | A513 | 15.7 | 51 | A513M | 9.5 (3/8") |
| 15.9 (5/8") | 0.71 | 13.9 | 16.0 | 32 | A513 | 15.7 | 51 | A513M | 9.5 (3/8") |
| 15.9 (5/8") | 0.64 | 13.9 | 16.0 | 32 | A513 | 15.7 | 51 | A513M | 9.5 (3/8") |
| 19.0 (3/4") | 1.65 | 14.7 | 16.8 | 32 | A515 | 16.5 | 51 | A515M | 9.5 (3/8") |
| 19.0 (3/4") | 1.47 | 14.7 | 16.8 | 32 | A515 | 16.5 | 51 | A515M | 9.5 (3/8") |
| 19.0 (3/4") | 1.24 | 15.5 | 17.8 | 32 | A517 | 17.5 | 51 | A517M | 9.5 (3/8") |
| 19.0 (3/4") | 1.07 | 15.5 | 17.8 | 32 | A517 | 17.5 | 51 | A517M | 9.5 (3/8") |
| 19.0 (3/4") | 0.89 | 16.3 | 18.7 | 32 | A519 | 18.3 | 51 | A519M | 9.5 (3/8") |
| 19.0 (3/4") | 0.81 | 16.3 | 18.7 | 32 | A519 | 18.3 | 51 | A519M | 9.5 (3/8") |
| 22.2 (7/8") | 2.41 | 16.3 | 18.7 | 32 | A519 | 18.3 | 51 | A519M | 9.5 (3/8") |
| 22.2 (7/8") | 2.11 | 17.1 | 19.5 | 32 | A521 | 19.1 | 51 | A521M | 9.5 (3/8") |
| 22.2 (7/8") | 1.83 | 17.1 | 19.5 | 32 | A521 | 19.1 | 51 | A521M | 9.5 (3/8") |
| 22.2 (7/8") | 1.65 | 17.9 | 20.5 | 30 | A523 | 20.1 | 49 | A523M | 9.5 (3/8") |
| 22.2 (7/8") | 1.47 | 17.9 | 20.5 | 30 | A523 | 20.1 | 49 | A523M | 9.5 (3/8") |
| 22.2 (7/8") | 1.24 | 18.7 | 21.5 | 30 | A525 | 21.1 | 49 | A525M | 9.5 (3/8") |
| 22.2 (7/8") | 1.07 | 19.5 | 22.3 | 30 | A527 | 21.9 | 49 | A527M | 9.5 (3/8") |
| 22.2 (7/8") | 0.89 | 19.5 | 22.3 | 30 | A527 | 21.9 | 49 | A527M | 9.5 (3/8") |
| 25.4 (1") | 2.77 | 18.7 | 21.5 | 30 | A525 | 21.1 | 49 | A525M | 9.5 (3/8") |
| 25.4 (1") | 2.41 | 19.5 | 22.3 | 30 | A527 | 21.9 | 49 | A527M | 9.5 (3/8") |
| 25.4 (1") | 2.11 | 20.2 | 23.2 | 29 | A529 | 22.7 | 48 | A529M | 9.5 (3/8") |
| 25.4 (1") | 1.83 | 20.2 | 23.2 | 29 | A529 | 22.7 | 48 | A529M | 9.5 (3/8") |
| 25.4 (1") | 1.65 | 21.0 | 24.0 | 29 | A531 | 23.5 | 48 | A531M | 9.5 (3/8") |
| 25.4 (1") | 1.47 | 21.4 | – | – | – | 24.1 | 48 | A532M | 12.7 (1/2") |
| 25.4 (1") | 1.24 | 22.2 | – | – | – | 24.9 | 48 | A534M | 12.7 (1/2") |
| 25.4 (1") | 1.07 | 22.2 | – | – | – | 24.9 | 48 | A534M | 12.7 (1/2") |
| 31.8 (1-1/4") | 3.40 | 23.0 | – | – | – | 25.9 | 48 | A536M | 12.7 (1/2") |
| 31.8 (1-1/4") | 3.05 | 23.8 | – | – | – | 26.9 | 46 | A538M | 12.7 (1/2") |
| 31.8 (1-1/4") | 2.77 | 24.6 | – | – | – | 27.6 | 46 | A540M | 12.7 (1/2") |
| 31.8 (1-1/4") | 2.41 | 25.4 | – | – | – | 28.6 | 46 | A542M | 12.7 (1/2") |
| 31.8 (1-1/4") | 2.11 | 26.2 | – | – | – | 29.4 | 46 | A544M | 12.7 (1/2") |
| 31.8 (1-1/4") | 1.83 | 27.0 | – | – | – | 30.4 | 46 | A546M | 12.7 (1/2") |
| 31.8 (1-1/4") | 1.65 | 27.0 | – | – | – | 30.4 | 46 | A546M | 12.7 (1/2") |
| 31.8 (1-1/4") | 1.47 | 27.8 | – | – | – | 31.2 | 46 | A548M | 12.7 (1/2") |
| 31.8 (1-1/4") | 1.24 | 27.8 | – | – | – | 31.2 | 46 | A548M | 12.7 (1/2") |
| 38.1 (1-1/2") | 4.19 | 27.8 | – | – | – | 31.2 | 46 | A548M | 12.7 (1/2") |
| 38.1 (1-1/2") | 3.76 | 28.6 | – | – | – | 32.0 | 46 | A550M | 12.7 (1/2") |
| 38.1 (1-1/2") | 3.40 | 29.4 | – | – | – | 33.2 | 46 | A552M | 12.7 (1/2") |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.

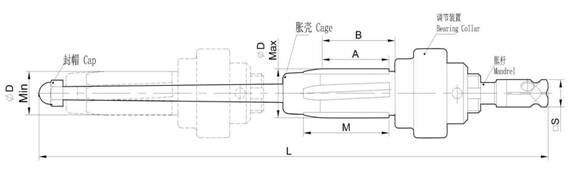

상세 설명
|
튜브 규격 |
확관 범위D |
사각 □ S (In) |
|||||||
|
외경 (In) |
튜브 두께 |
Min. |
롤러 길이 M=38(1-1/2") |
롤러 길이 M=57(2-1/2") |
|||||
|
Max. |
유효 길이 A |
품번 |
Max. |
유효 길이 A |
품번 |
||||
|
12.7(1/2") |
0.51 |
11.5 |
13.3 |
33 |
A507 |
－ |
－ |
－ |
9.5 (3/8") |
|
15.9 (5/8") |
1.47 |
12.3 |
14.1 |
A509 |
|||||
|
1.24 |
|||||||||
|
1.07 |
13.1 |
14.9 |
32 |
A511 |
|||||
|
0.89 |
|||||||||
|
0.81 |
13.9 |
16.0 |
A513 |
15.7 |
51 |
A513M |
|||
|
0.71 |
|||||||||
|
0.64 |
|||||||||
|
19.0 (3/4") |
1.65 |
14.7 |
16.8 |
A515 |
16.5 |
A515M |
|||
|
1.47 |
|||||||||
|
1.24 |
15.5 |
17.8 |
A517 |
17.5 |
A517M |
||||
|
1.07 |
|||||||||
|
0.89 |
16.3 |
18.7 |
A519 |
18.3 |
A519M |
||||
|
0.81 |
|||||||||
|
22.2 (7/8") |
2.41 |
||||||||
|
2.11 |
17.1 |
19.5 |
A521 |
19.1 |
A521M |
||||
|
1.83 |
|||||||||
|
1.65 |
17.9 |
20.5 |
30 |
A523 |
20.1 |
49 |
A523M |
||
|
1.47 |
|||||||||
|
1.24 |
18.7 |
21.5 |
A525 |
21.1 |
A525M |
||||
|
1.07 |
19.5 |
22.3 |
A527 |
21.9 |
A527M |
||||
|
0.89 |
|||||||||
|
25.4 (1") |
2.77 |
18.7 |
21.5 |
A525 |
21.1 |
A525M |
|||
|
2.41 |
19.5 |
22.3 |
A527 |
21.9 |
A527M |
||||
|
2.11 |
20.2 |
23.2 |
29 |
A529 |
22.7 |
48 |
A529M |
||
|
1.83 |
|||||||||
|
1.65 |
21.0 |
24.0 |
A531 |
23.5 |
A531M |
||||
|
1.47 |
21.4 |
－ |
－ |
－ |
24.1 |
A532M |
12.7 (1/2") |
||
|
1.24 |
22.2 |
24.9 |
A534M |
||||||
|
1.07 |
|||||||||
|
31.8 (1-1/4") |
3.40 |
23.0 |
－ |
－ |
－ |
25.9 |
A536M |
||
|
3.05 |
23.8 |
26.9 |
46 |
A538M |
|||||
|
2.77 |
24.6 |
27.6 |
A540M |
||||||
|
2.41 |
25.4 |
28.6 |
A542M |
||||||
|
2.11 |
26.2 |
29.4 |
A544M |
||||||
|
1.83 |
27.0 |
30.4 |
A546M |
||||||
|
1.65 |
|||||||||
|
1.47 |
27.8 |
31.2 |
A548M |
||||||
|
1.24 |
|||||||||
|
38.1 (1-1/2") |
4.19 |
－ |
－ |
－ |
|||||
|
3.76 |
28.6 |
32.0 |
A550M |
||||||
|
3.40 |
29.4 |
33.2 |
A552M |
||||||
