기술 사양

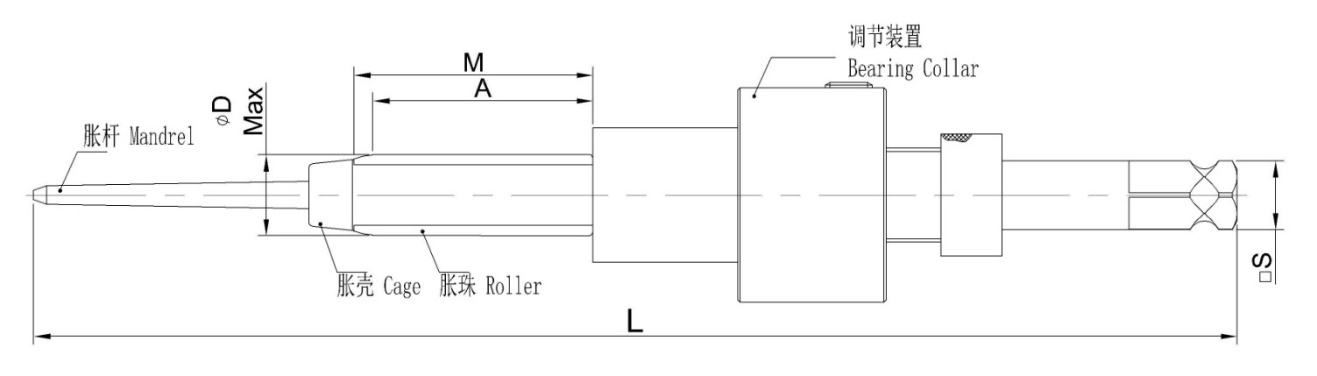

| 튜브 외경 (mm / in) | 두께 (mm) | 확관 범위 D 최소 (mm) | 확관 범위 D 최대 (mm) | 유효 길이 A, M=13, 최소 (mm) | 유효 길이 A, M=13, 최대 (mm) | 유효 길이 A, M=25, 최소 (mm) | 유효 길이 A, M=25, 최대 (mm) | 모델 | 사각 드라이브 □S (mm / in) |
|---|---|---|---|---|---|---|---|---|---|
| 6.4 (1/4") | 0.89 | 4.2 | 5.2 | 0 | 9.5 | – | – | P000 | 6.3 (1/4") |
| 6.4 (1/4") | 0.71 | 4.6 | 5.6 | 0 | 9.5 | – | – | P00 | 6.3 (1/4") |
| 6.4 (1/4") | 0.64 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.56 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.51 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.46 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 9.5 (3/8") | 1.83 | 5.4 | 6.4 | 0 | 9.5 | 13 | 22 | P11 | 6.3 (1/4") |
| 9.5 (3/8") | 1.65 | 5.8 | 6.8 | 0 | 9.5 | 13 | 22 | P12 | 6.3 (1/4") |
| 9.5 (3/8") | 1.47 | 6.2 | 7.2 | 0 | 9.5 | 13 | 22 | P13 | 6.3 (1/4") |
| 9.5 (3/8") | 1.24 | 6.6 | 7.7 | – | – | 13 | 22 | P14 | 6.3 (1/4") |
| 9.5 (3/8") | 1.07 | 7.0 | 8.1 | – | – | 13 | 22 | P15 | 6.3 (1/4") |
| 9.5 (3/8") | 0.89 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.81 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.71 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 9.5 (3/8") | 0.64 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 12.7 (1/2") | 1.83 | 8.2 | 9.4 | – | – | 13 | 22 | P18 | 6.3 (1/4") |
| 12.7 (1/2") | 1.65 | 8.6 | 9.8 | – | – | 13 | 22 | P19 | 6.3 (1/4") |
| 12.7 (1/2") | 1.47 | 9.0 | 10.2 | – | – | 13 | 22 | P20 | 6.3 (1/4") |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
용도:

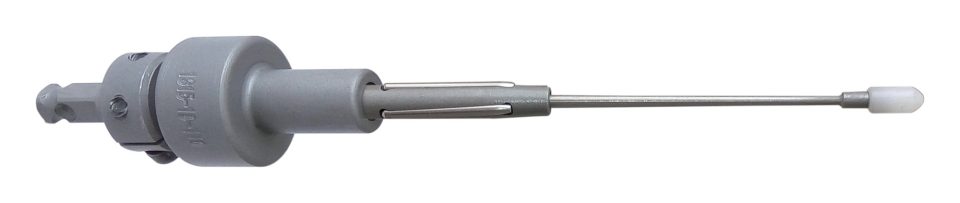

P 시리즈 튜브 확관기는 오일 쿨러, 예열기, 에어컨 유닛, 라디에이터 등에 주로 쓰이는 매우 작은 철 및 비철 튜브용으로 설계되었습니다.
특징:
나사식 칼라를 적용하여 용도에 맞게 확관 길이를 조정할 수 있습니다. 당사 P 시리즈 튜브 확관기는 직경 6.4mm부터 12.7mm까지의 튜브에 사용할 수 있습니다. P 시리즈 튜브 확관기는 롤러 이탈 방지(Captive Rolls) 구조로, 튜브에서 확관기를 빼낼 때 롤러를 분실할 가능성을 최소화합니다.
참고: *더 큰 직경의 튜브에는 당사 A 시리즈 튜브 확관기를 참조하시기 바랍니다.
** 롱리치가 필요한 경우 당사 PH 시리즈를 참조하시기 바랍니다.
*** 육각 커넥터는 요청 시 제공합니다. 당사 기술 영업 담당자에게 문의하시기 바랍니다.
튜브 확관기 규격표(mm)
** 롱리치가 필요한 경우 당사 PH 시리즈를 참조하시기 바랍니다.
튜브 확관기 규격표(mm)
|
튜브 규격 |
확관 범위 D |
유효 롤러 길이 A |
품번 |
사각 □S (인치) |
|||||
|
외경 (인치) |
관 두께 |
최소 |
최대 |
M=13(1/2") |
M=25(1") |
||||
|
최소 |
최대 |
최소 |
최대 |
||||||
|
6.4 (1/4") |
0.89 |
4.2 |
5.2 |
0 |
9.5 |
－ |
－ |
P000 |
6.3 (1/4") |
|
0.71 |
4.6 |
5.6 |
0 |
9.5 |
－ |
－ |
P00 |
||
|
0.64 |
5.0 |
6.0 |
0 |
9.5 |
－ |
－ |
P0 |
||
|
0.56 |
|||||||||
|
0.51 |
|||||||||
|
0.46 |
|||||||||
|
9.5 (3/8") |
1.83 |
5.4 |
6.4 |
0 |
9.5 |
13 |
22 |
P11 |
6.3 (1/4") |
|
1.65 |
5.8 |
6.8 |
P12 |
||||||
|
1.47 |
6.2 |
7.2 |
P13 |
||||||
|
1.24 |
6.6 |
7.7 |
－ |
－ |
13 |
22 |
P14 |
||
|
1.07 |
7.0 |
8.1 |
P15 |
||||||
|
0.89 |
7.4 |
8.5 |
P16 |
||||||
|
0.81 |
|||||||||
|
0.71 |
7.8 |
9.0 |
P17 |
||||||
|
0.64 |
|||||||||
|
12.7 (1/2") |
1.83 |
8.2 |
9.4 |
－ |
－ |
13 |
22 |
P18 |
6.3 (1/4") |
|
1.65 |
8.6 |
9.8 |
P19 |
||||||
|
1.47 |
9.0 |
10.2 |
P20 |
||||||
** 롱리치가 필요한 경우 당사 PH 시리즈를 참조하시기 바랍니다.
*** 육각 커넥터는 요청 시 제공합니다. 당사 기술 영업 담당자에게 문의하시기 바랍니다.
튜브 확관기 규격표(mm)
튜브 확관기 규격표(mm)
적용 분야와 문제 해결
자주 묻는 질문
P 시리즈 튜브 확관기은(는) 무엇입니까?
P 시리즈 튜브 확관기은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 튜브 확관기 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
P 시리즈 튜브 확관기 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
