특징
- 확관과 비딩을 한 번에
- 더 견고하고 오래가는 튜브 끝단
- 틈새를 없애 증기·연소가스 누설 감소
- 공구 하나로 두 공정, 시간과 인력 절감
기술 사양

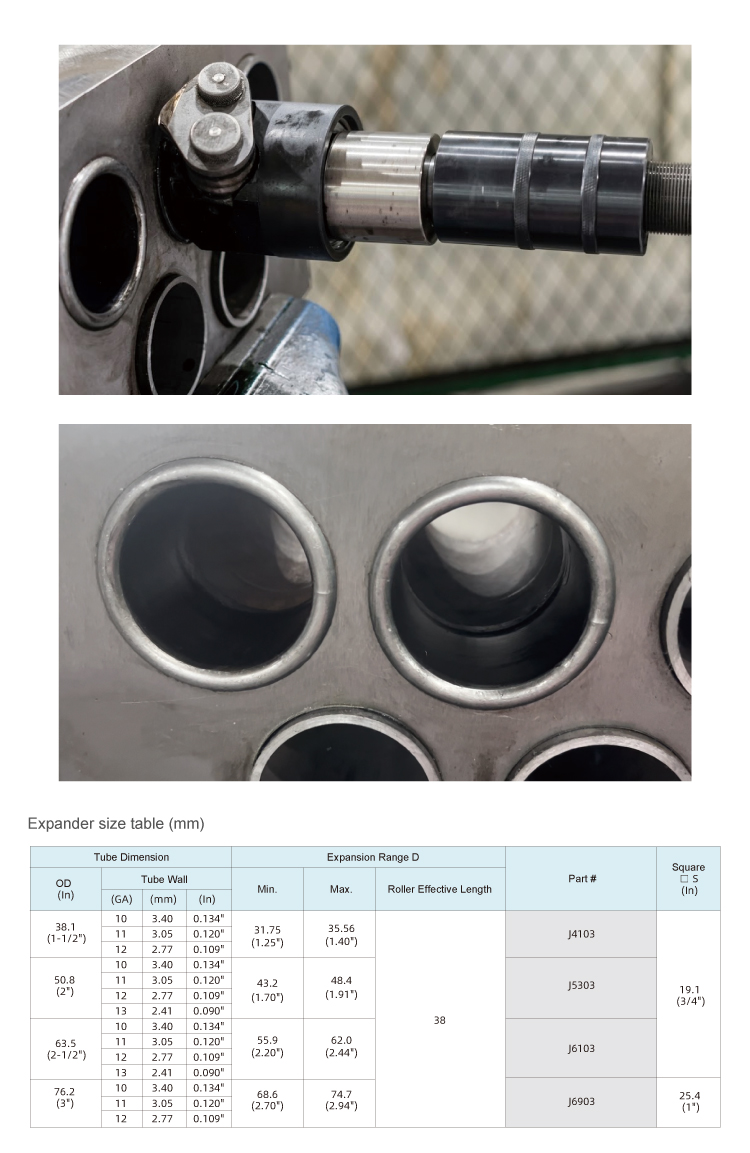

| 튜브 외경 (mm / in) | 두께 (BWG) | 두께 (mm) | 두께 (in) | 확관 범위 D min (mm / in) | 확관 범위 D max (mm / in) | 유효 확관 길이 (mm) | 모델 | 사각 드라이브 □S (mm / in) |
|---|---|---|---|---|---|---|---|---|
| 38.1 (1-1/2") | 11 | 3.05 | 0.120" | 31.75 (1.25") | 35.56 (1.40") | 38 | J4103 | 19.1 (3/4") |
| 38.1 (1-1/2") | 12 | 2.77 | 0.109" | 31.75 (1.25") | 35.56 (1.40") | 38 | J4103 | 19.1 (3/4") |
| 38.1 (1-1/2") | 13 | 2.41 | 0.090" | 31.75 (1.25") | 35.56 (1.40") | 38 | J4103 | 19.1 (3/4") |
| 38.1 (1-1/2") | 14 | 2.11 | 0.083" | 31.75 (1.25") | 35.56 (1.40") | 38 | J4103 | 19.1 (3/4") |
| 50.8 (2") | 10 | 3.40 | 0.134" | 43.2 (1.70") | 48.4 (1.91") | 38 | J5303 | 19.1 (3/4") |
| 50.8 (2") | 11 | 3.05 | 0.120" | 43.2 (1.70") | 48.4 (1.91") | 38 | J5303 | 19.1 (3/4") |
| 50.8 (2") | 12 | 2.77 | 0.109" | 43.2 (1.70") | 48.4 (1.91") | 38 | J5303 | 19.1 (3/4") |
| 50.8 (2") | 13 | 2.41 | 0.090" | 43.2 (1.70") | 48.4 (1.91") | 38 | J5303 | 19.1 (3/4") |
| 63.5 (2-1/2") | 10 | 3.40 | 0.134" | 55.9 (2.20") | 62.0 (2.44") | 38 | J6103 | 19.1 (3/4") |
| 63.5 (2-1/2") | 11 | 3.05 | 0.120" | 55.9 (2.20") | 62.0 (2.44") | 38 | J6103 | 19.1 (3/4") |
| 63.5 (2-1/2") | 12 | 2.77 | 0.109" | 55.9 (2.20") | 62.0 (2.44") | 38 | J6103 | 19.1 (3/4") |
| 63.5 (2-1/2") | 13 | 2.41 | 0.090" | 55.9 (2.20") | 62.0 (2.44") | 38 | J6103 | 19.1 (3/4") |
| 76.2 (3") | 10 | 3.40 | 0.134" | 68.6 (2.70") | 74.7 (2.94") | 38 | J6903 | 25.4 (1") |
| 76.2 (3") | 11 | 3.05 | 0.120" | 68.6 (2.70") | 74.7 (2.94") | 38 | J6903 | 25.4 (1") |
| 76.2 (3") | 12 | 2.77 | 0.109" | 68.6 (2.70") | 74.7 (2.94") | 38 | J6903 | 25.4 (1") |
| 용도 | 연관 보일러 제작 및 튜브 교체 |
|---|---|
| 튜브 외경 | 38.1–76.2 mm（1-1/2"–3"） |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
연관 보일러 제작 및 튜브 교체에 적합한 비딩 겸용 튜브 확관기는 보일러 튜브를 튜브시트에 확관하는 작업과 튜브 끝단 비딩 작업을 한 번에 완료합니다. 튜브 끝단의 기계적 안정성을 크게 높여 튜브를 튜브시트에 오래도록 견고하고 신뢰성 있게 고정합니다. 틈새를 효과적으로 없애 증기와 연소가스 누설 위험을 크게 줄입니다. 결과적으로 하나의 공구로 여러 작업을 수행하여 가공 시간을 단축하고 생산 효율을 높이며, 인건비와 설비 투자를 줄입니다.
자주 묻는 질문
J 시리즈 비딩 겸용 튜브 확관기은(는) 무엇입니까?
J 시리즈 비딩 겸용 튜브 확관기은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 튜브 확관기 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
J 시리즈 비딩 겸용 튜브 확관기 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
