المواصفات
| القطر الخارجي للأنبوب (mm / in) | سُمك الجدار (mm) | نطاق التوسيع: D الأدنى (mm) | نطاق التوسيع: D الأقصى (mm) | الطول الفعّال A، M=13، الأدنى (mm) | الطول الفعّال A، M=13، الأقصى (mm) | الطول الفعّال A، M=25، الأدنى (mm) | الطول الفعّال A، M=25، الأقصى (mm) | الطراز | مربع الإدارة □S (mm / in) |
|---|---|---|---|---|---|---|---|---|---|
| 6.4 (1/4") | 0.89 | 4.2 | 5.2 | 0 | 9.5 | – | – | P000 | 6.3 (1/4") |
| 6.4 (1/4") | 0.71 | 4.6 | 5.6 | 0 | 9.5 | – | – | P00 | 6.3 (1/4") |
| 6.4 (1/4") | 0.64 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.56 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.51 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.46 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 9.5 (3/8") | 1.83 | 5.4 | 6.4 | 0 | 9.5 | 13 | 22 | P11 | 6.3 (1/4") |
| 9.5 (3/8") | 1.65 | 5.8 | 6.8 | 0 | 9.5 | 13 | 22 | P12 | 6.3 (1/4") |
| 9.5 (3/8") | 1.47 | 6.2 | 7.2 | 0 | 9.5 | 13 | 22 | P13 | 6.3 (1/4") |
| 9.5 (3/8") | 1.24 | 6.6 | 7.7 | – | – | 13 | 22 | P14 | 6.3 (1/4") |
| 9.5 (3/8") | 1.07 | 7.0 | 8.1 | – | – | 13 | 22 | P15 | 6.3 (1/4") |
| 9.5 (3/8") | 0.89 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.81 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.71 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 9.5 (3/8") | 0.64 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 12.7 (1/2") | 1.83 | 8.2 | 9.4 | – | – | 13 | 22 | P18 | 6.3 (1/4") |
| 12.7 (1/2") | 1.65 | 8.6 | 9.8 | – | – | 13 | 22 | P19 | 6.3 (1/4") |
| 12.7 (1/2") | 1.47 | 9.0 | 10.2 | – | – | 13 | 22 | P20 | 6.3 (1/4") |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف

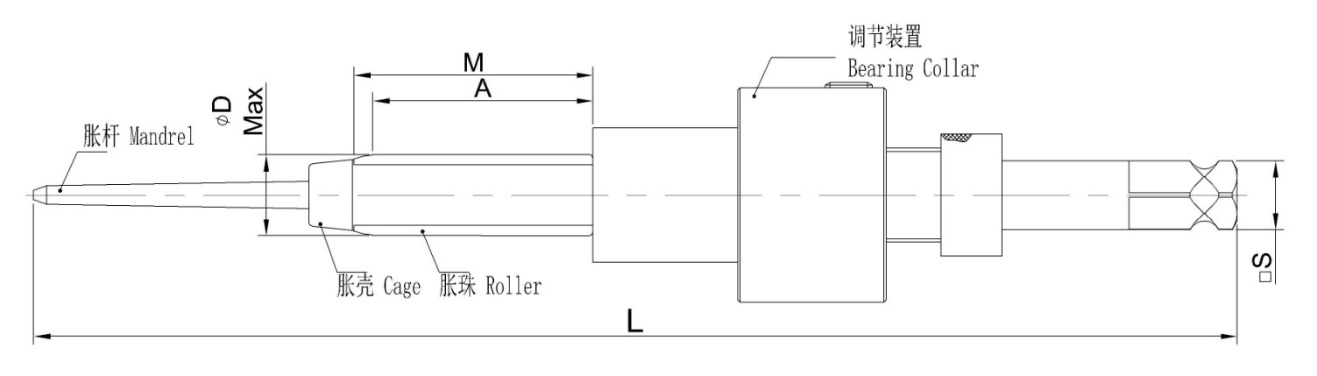

جدول مقاسات الموسّعات (mm)
|
مقاس الأنبوب |
نطاق التوسيع D |
الطول الفعّال للبكرة A |
رقم القطعة |
مربع الإدارة □S (بوصة) |
|||||
|
OD (بوصة) |
جدار الأنبوب |
الحد الأدنى |
الحد الأقصى |
M=13(1/2") |
M=25(1") |
||||
|
الحد الأدنى |
الحد الأقصى |
الحد الأدنى |
الحد الأقصى |
||||||
|
6.4 (1/4") |
0.89 |
4.2 |
5.2 |
0 |
9.5 |
－ |
－ |
P000 |
6.3 (1/4") |
|
0.71 |
4.6 |
5.6 |
0 |
9.5 |
－ |
－ |
P00 |
||
|
0.64 |
5.0 |
6.0 |
0 |
9.5 |
－ |
－ |
P0 |
||
|
0.56 |
|||||||||
|
0.51 |
|||||||||
|
0.46 |
|||||||||
|
9.5 (3/8") |
1.83 |
5.4 |
6.4 |
0 |
9.5 |
13 |
22 |
P11 |
6.3 (1/4") |
|
1.65 |
5.8 |
6.8 |
P12 |
||||||
|
1.47 |
6.2 |
7.2 |
P13 |
||||||
|
1.24 |
6.6 |
7.7 |
－ |
－ |
13 |
22 |
P14 |
||
|
1.07 |
7.0 |
8.1 |
P15 |
||||||
|
0.89 |
7.4 |
8.5 |
P16 |
||||||
|
0.81 |
|||||||||
|
0.71 |
7.8 |
9.0 |
P17 |
||||||
|
0.64 |
|||||||||
|
12.7 (1/2") |
1.83 |
8.2 |
9.4 |
－ |
－ |
13 |
22 |
P18 |
6.3 (1/4") |
|
1.65 |
8.6 |
9.8 |
P19 |
||||||
|
1.47 |
9.0 |
10.2 |
P20 |
||||||
** للتطبيقات التي تتطلب عمق توسيع طويلاً، يُرجى الاطلاع على السلسلة PH لدينا.
