Especificaciones

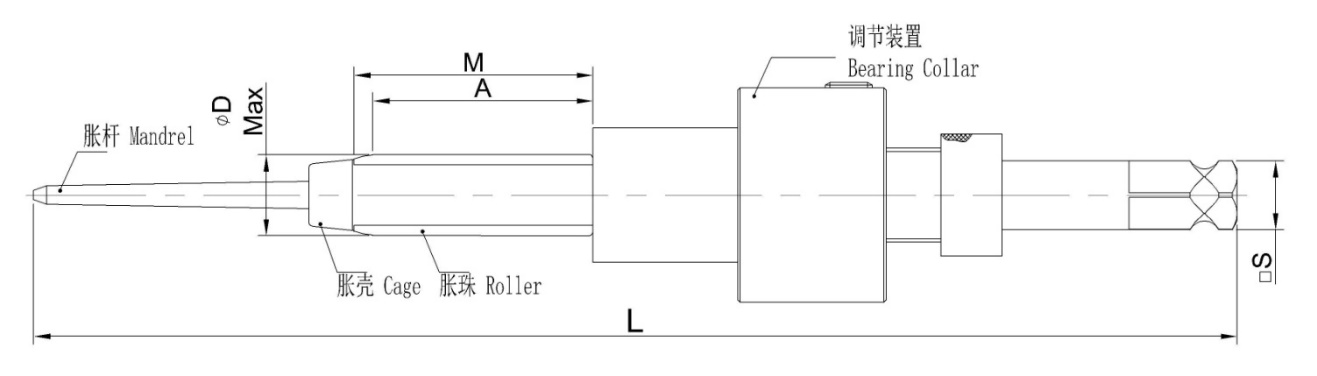

| DE del tubo (mm / in) | Pared (mm) | Rango de expansionado D mín. (mm) | Rango de expansionado D máx. (mm) | Longitud efectiva A, M=13, mín. (mm) | Longitud efectiva A, M=13, máx. (mm) | Longitud efectiva A, M=25, mín. (mm) | Longitud efectiva A, M=25, máx. (mm) | Modelo | Cuadradillo □S (mm / in) |
|---|---|---|---|---|---|---|---|---|---|
| 6.4 (1/4") | 0.89 | 4.2 | 5.2 | 0 | 9.5 | – | – | P000 | 6.3 (1/4") |
| 6.4 (1/4") | 0.71 | 4.6 | 5.6 | 0 | 9.5 | – | – | P00 | 6.3 (1/4") |
| 6.4 (1/4") | 0.64 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.56 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.51 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 6.4 (1/4") | 0.46 | 5.0 | 6.0 | 0 | 9.5 | – | – | P0 | 6.3 (1/4") |
| 9.5 (3/8") | 1.83 | 5.4 | 6.4 | 0 | 9.5 | 13 | 22 | P11 | 6.3 (1/4") |
| 9.5 (3/8") | 1.65 | 5.8 | 6.8 | 0 | 9.5 | 13 | 22 | P12 | 6.3 (1/4") |
| 9.5 (3/8") | 1.47 | 6.2 | 7.2 | 0 | 9.5 | 13 | 22 | P13 | 6.3 (1/4") |
| 9.5 (3/8") | 1.24 | 6.6 | 7.7 | – | – | 13 | 22 | P14 | 6.3 (1/4") |
| 9.5 (3/8") | 1.07 | 7.0 | 8.1 | – | – | 13 | 22 | P15 | 6.3 (1/4") |
| 9.5 (3/8") | 0.89 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.81 | 7.4 | 8.5 | – | – | 13 | 22 | P16 | 6.3 (1/4") |
| 9.5 (3/8") | 0.71 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 9.5 (3/8") | 0.64 | 7.8 | 9.0 | – | – | 13 | 22 | P17 | 6.3 (1/4") |
| 12.7 (1/2") | 1.83 | 8.2 | 9.4 | – | – | 13 | 22 | P18 | 6.3 (1/4") |
| 12.7 (1/2") | 1.65 | 8.6 | 9.8 | – | – | 13 | 22 | P19 | 6.3 (1/4") |
| 12.7 (1/2") | 1.47 | 9.0 | 10.2 | – | – | 13 | 22 | P20 | 6.3 (1/4") |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Tabla de tamaños de expansores (mm)
|
Medida del tubo |
Rango de expansión D |
Largo efectivo del rodillo A |
N.º de pieza |
Cuadradillo □S (In) |
|||||
|
OD (In) |
Pared del tubo |
Min. |
Max. |
M=13(1/2") |
M=25(1") |
||||
|
Min. |
Max |
Min |
Max |
||||||
|
6.4 (1/4") |
0.89 |
4.2 |
5.2 |
0 |
9.5 |
－ |
－ |
P000 |
6.3 (1/4") |
|
0.71 |
4.6 |
5.6 |
0 |
9.5 |
－ |
－ |
P00 |
||
|
0.64 |
5.0 |
6.0 |
0 |
9.5 |
－ |
－ |
P0 |
||
|
0.56 |
|||||||||
|
0.51 |
|||||||||
|
0.46 |
|||||||||
|
9.5 (3/8") |
1.83 |
5.4 |
6.4 |
0 |
9.5 |
13 |
22 |
P11 |
6.3 (1/4") |
|
1.65 |
5.8 |
6.8 |
P12 |
||||||
|
1.47 |
6.2 |
7.2 |
P13 |
||||||
|
1.24 |
6.6 |
7.7 |
－ |
－ |
13 |
22 |
P14 |
||
|
1.07 |
7.0 |
8.1 |
P15 |
||||||
|
0.89 |
7.4 |
8.5 |
P16 |
||||||
|
0.81 |
|||||||||
|
0.71 |
7.8 |
9.0 |
P17 |
||||||
|
0.64 |
|||||||||
|
12.7 (1/2") |
1.83 |
8.2 |
9.4 |
－ |
－ |
13 |
22 |
P18 |
6.3 (1/4") |
|
1.65 |
8.6 |
9.8 |
P19 |
||||||
|
1.47 |
9.0 |
10.2 |
P20 |
||||||
** Para aplicaciones de largo alcance, vea nuestra serie PH.
