Đầu nong ống dòng A5

Thông số kỹ thuật

Đường kính ngoài ống (mm / in)	Chiều dày thành (mm)	Phạm vi nong D min (mm)	Chiều dài con lăn M=38: D max (mm)	Chiều dài con lăn M=38: chiều dài hiệu dụng A (mm)	Chiều dài con lăn M=38: model	Chiều dài con lăn M=57: D max (mm)	Chiều dài con lăn M=57: chiều dài hiệu dụng A (mm)	Chiều dài con lăn M=57: model	Đầu vuông □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	33	A507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	29	A531	23.5	48	A531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	48	A532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	48	A536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	46	A538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	46	A540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	46	A542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	46	A544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	46	A550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	46	A552M	12.7 (1/2")

Thông số có thể thay đổi mà không cần báo trước. Đầu nong ống, đầu kẹp rút ống và dao cắt được chế tạo theo kích thước ống – khi đặt hàng, Quý khách vui lòng cung cấp đường kính ngoài, chiều dày thành ống, chiều dày mặt sàng ống và vật liệu ống.

Mô tả

Ứng dụng:

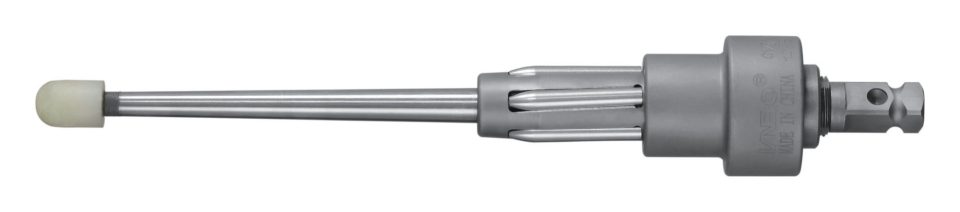

Đầu nong ống 5 con lăn dòng A5 của Lanbo phù hợp để nong ống thành mỏng trong thiết bị trao đổi nhiệt, đặc biệt là bình ngưng bề mặt dùng ống thép không gỉ hoặc titan.

Đặc điểm:

Với vòng chặn có ren, đầu nong ống 5 con lăn dòng A5 cho phép người dùng điều chỉnh chiều dài nong theo ứng dụng. Đầu nong ống dòng A5 có sẵn cho ống đường kính từ 12.7mm đến 38.1mm. Đầu nong ống dòng A5 có loại tầm với tiêu chuẩn với con lăn 38 mm và 57 mm.

Lưu ý: *Với đầu nong ống 3 con lăn tiêu chuẩn, vui lòng tham khảo đầu nong ống dòng A.

** Với ứng dụng cần tầm với dài, vui lòng tham khảo dòng H5.

***Đầu nối lục giác có thể cung cấp theo yêu cầu, vui lòng liên hệ chuyên viên kinh doanh kỹ thuật của chúng tôi.

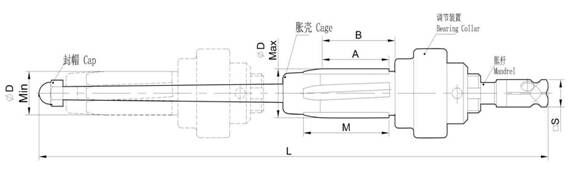

Bảng kích thước đầu nong ống (mm)

Kích thước ống		Phạm vi nongD							Đầu vuông □ S (In)
OD (In)	Chiều dày thành ống	Min.	Chiều dài con lăn M=38(1-1/2")			Chiều dài con lăn M=57(2-1/2")
			Max.	Chiều dài hiệu dụng A	Mã sản phẩm	Max.	Chiều dài hiệu dụng A	Mã sản phẩm
12.7(1/2")	0.51	11.5	13.3	33	A507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		A509
	1.24
	1.07	13.1	14.9	32	A511
	0.89
	0.81	13.9	16.0		A513	15.7	51	A513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		A515	16.5		A515M
	1.47
	1.24	15.5	17.8		A517	17.5		A517M
	1.07
	0.89	16.3	18.7		A519	18.3		A519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		A521	19.1		A521M
	1.83
	1.65	17.9	20.5	30	A523	20.1	49	A523M
	1.47
	1.24	18.7	21.5		A525	21.1		A525M
	1.07	19.5	22.3		A527	21.9		A527M
	0.89
25.4 (1")	2.77	18.7	21.5		A525	21.1		A525M
	2.41	19.5	22.3		A527	21.9		A527M
	2.11	20.2	23.2	29	A529	22.7	48	A529M
	1.83
	1.65	21.0	24.0		A531	23.5		A531M
	1.47	21.4	－	－	－	24.1		A532M	12.7 (1/2")
	1.24	22.2				24.9		A534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		A536M
	3.05	23.8				26.9	46	A538M
	2.77	24.6				27.6		A540M
	2.41	25.4				28.6		A542M
	2.11	26.2				29.4		A544M
	1.83	27.0				30.4		A546M
	1.65
	1.47	27.8				31.2		A548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		A550M
	3.40	29.4				33.2		A552M

Ứng dụng & xử lý sự cố

Mối nong ống bị rò rỉ sau thử thủy lực: nguyên nhân và cách khắc phụcRò rỉ tại mối nong ống với mặt sàng ống thường do nong thiếu hoặc nong quá, tình trạng lỗ mặt sàng hoặc dùng sai đầu nong ống. Cần xác định mối nong bị rò, nong lại và thay ống đối với các ống đã hư hỏng.Nong ống titan bình ngưng: những điểm cần lưu ýỐng titan thành mỏng dễ bị nong quá và đàn hồi trở lại nhiều hơn ống đồng. Yếu tố quyết định là mô-men xoắn ổn định, chiều dài nong phù hợp, lỗ mặt sàng sạch và dữ liệu nong đầy đủ.Cách chọn đầu nong ống: các thông số ống chúng tôi cầnĐầu nong ống được chọn theo đường kính trong của ống, chiều dày mặt sàng ống và kiểu mối nong. Chỉ khi có đủ thông số ống mới chọn đúng kích thước ngay từ lần đầu.

Câu hỏi thường gặp

Đầu nong ống dòng A5 là gì?

Đầu nong ống dòng A5 thuộc dòng sản phẩm Đầu nong ống của Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Sản phẩm dùng để lắp đặt, sửa chữa và bảo trì ống của thiết bị trao đổi nhiệt, bình ngưng và lò hơi tại nhà máy điện, nhà máy hóa dầu, hệ thống điều hòa không khí và lạnh (HVAC) và nhà máy khử mặn nước biển.

Làm thế nào để nhận báo giá hoặc tư vấn chọn Đầu nong ống dòng A5?

Quý khách vui lòng gửi email tới Lanbo@hflanbo.com.cn hoặc gọi +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, kèm thông tin vật liệu ống, đường kính ngoài, chiều dày thành ống và ứng dụng. Kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp và gửi báo giá.

Tôi có thể nhận catalog và bảng giá không?

Có. Quý khách gửi email thông số ống, chúng tôi sẽ gửi catalog và báo giá cho các model phù hợp.
