Expansor serie A5

Especificaciones

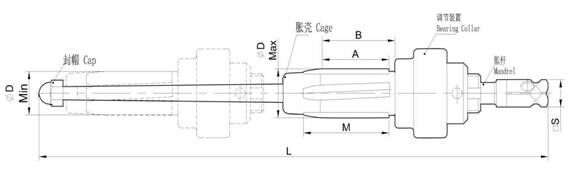

DE del tubo (mm / in)	Pared (mm)	Rango de expansionado D mín. (mm)	Rodillo M=38: D máx. (mm)	Rodillo M=38: longitud efectiva A (mm)	Rodillo M=38: modelo	Rodillo M=57: D máx. (mm)	Rodillo M=57: longitud efectiva A (mm)	Rodillo M=57: modelo	Cuadradillo □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	33	A507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	29	A531	23.5	48	A531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	48	A532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	48	A536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	46	A538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	46	A540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	46	A542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	46	A544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	46	A550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	46	A552M	12.7 (1/2")

Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.

Descripción

Aplicación:

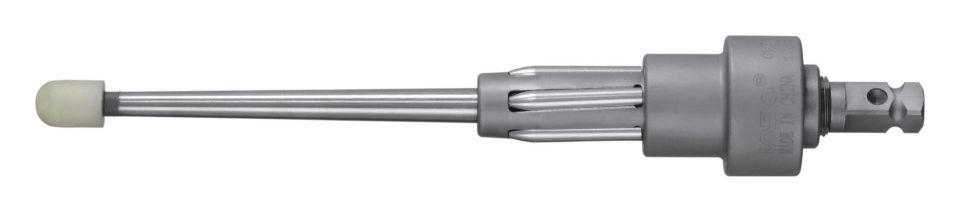

Los expansores de 5 rodillos serie A5 de Lanbo son ideales para expandir tubos de pared delgada en intercambiadores de calor, sobre todo condensadores de superficie con tubos de acero inoxidable o titanio.

Características:

Con collarín roscado, los expansores de 5 rodillos A5 permiten ajustar la longitud de expansión según la aplicación. Disponibles para tubos de 12,7 a 38,1 mm de diámetro, en alcance estándar con rodillos de 38 mm y 57 mm.

Nota: *Para expansores estándar de 3 rodillos, vea nuestra serie A.

** Para aplicaciones de largo alcance, vea nuestra serie H5.

***Conector hexagonal disponible bajo pedido; consulte a nuestros técnicos comerciales.

Tabla de tamaños de expansores (mm)

Medida del tubo		Rango de expansiónD							Cuadradillo □ S (In)
OD (In)	Pared del tubo	Min.	Largo del rodillo M=38(1-1/2")			Largo del rodillo M=57(2-1/2")
			Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza
12.7(1/2")	0.51	11.5	13.3	33	A507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		A509
	1.24
	1.07	13.1	14.9	32	A511
	0.89
	0.81	13.9	16.0		A513	15.7	51	A513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		A515	16.5		A515M
	1.47
	1.24	15.5	17.8		A517	17.5		A517M
	1.07
	0.89	16.3	18.7		A519	18.3		A519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		A521	19.1		A521M
	1.83
	1.65	17.9	20.5	30	A523	20.1	49	A523M
	1.47
	1.24	18.7	21.5		A525	21.1		A525M
	1.07	19.5	22.3		A527	21.9		A527M
	0.89
25.4 (1")	2.77	18.7	21.5		A525	21.1		A525M
	2.41	19.5	22.3		A527	21.9		A527M
	2.11	20.2	23.2	29	A529	22.7	48	A529M
	1.83
	1.65	21.0	24.0		A531	23.5		A531M
	1.47	21.4	－	－	－	24.1		A532M	12.7 (1/2")
	1.24	22.2				24.9		A534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		A536M
	3.05	23.8				26.9	46	A538M
	2.77	24.6				27.6		A540M
	2.41	25.4				28.6		A542M
	2.11	26.2				29.4		A544M
	1.83	27.0				30.4		A546M
	1.65
	1.47	27.8				31.2		A548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		A550M
	3.40	29.4				33.2		A552M

Aplicaciones y solución de problemas

Juntas expandidas con fugas después de la prueba hidrostática: causas y solucionesLas fugas en juntas tubo-placa tubular expandidas suelen deberse a falta o exceso de expansión, al estado del orificio o a un expansor inadecuado. Localice las juntas con fuga, reexpándalas y retube las que estén dañadas.Expansión de tubos de titanio en condensadores: qué tener en cuentaLos tubos de titanio de pared delgada se sobreexpanden con facilidad y recuperan más que el cobre. Lo importante es un torque constante, la longitud expandida correcta, orificios limpios y un registro completo de expansiones.Cómo elegir un expansor de tubos: los datos del tubo que necesitamosLos expansores se dimensionan según el DI del tubo, el espesor de la placa tubular y el tipo de junta. Solo con los datos completos del tubo se acierta con el tamaño a la primera.

Preguntas frecuentes

¿Qué es Expansor serie A5?

Expansor serie A5 forma parte de la gama Expansores de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.

¿Cómo obtengo una cotización o asesoría de selección para Expansor serie A5?

Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.

¿Pueden enviarme catálogo y lista de precios?

Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
