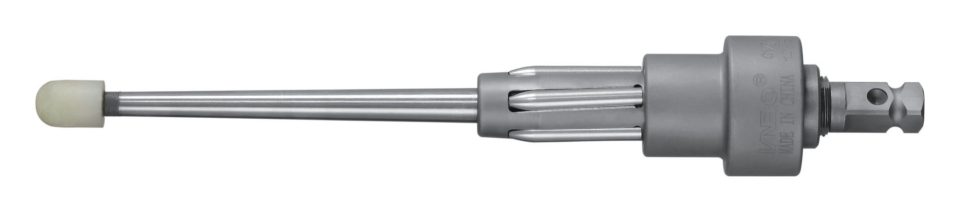

موسّع أنابيب من سلسلة A5 (A5 Series Expander)

المواصفات

القطر الخارجي للأنبوب (mm / in)	سُمك الجدار (mm)	نطاق التوسيع D الأدنى (mm)	طول البكرات M=38: D الأقصى (mm)	طول البكرات M=38: الطول الفعال A (mm)	طول البكرات M=38: الطراز	طول البكرات M=57: D الأقصى (mm)	طول البكرات M=57: الطول الفعال A (mm)	طول البكرات M=57: الطراز	مربع الإدارة □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	33	A507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	29	A531	23.5	48	A531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	48	A532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	48	A536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	46	A538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	46	A540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	46	A542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	46	A544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	46	A550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	46	A552M	12.7 (1/2")

المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.

الوصف

الاستخدامات:

موسّعات الأنابيب خماسية البكرات من سلسلة A5 (5-Roll Tube Expanders) من Lanbo مثالية لتوسيع الأنابيب رقيقة الجدار في المبادلات الحرارية، ولا سيما المكثفات السطحية ذات أنابيب الفولاذ المقاوم للصدأ أو التيتانيوم.

المزايا:

بفضل أطواقها الملولبة، تتيح موسّعات الأنابيب خماسية البكرات من سلسلة A5 للمستخدمين ضبط طول التوسيع بحسب الاستخدام. وتتوفر موسّعات سلسلة A5 لأنابيب بأقطار من 12.7mm إلى 38.1mm، وبمدى قياسي مع بكرات بطول 38 mm و57 mm.

ملاحظة: *للموسّعات القياسية ثلاثية البكرات، يرجى الرجوع إلى موسّعات الأنابيب من سلسلة A.

** للاستخدامات التي تتطلب مدى طويلاً، يرجى الاطلاع على سلسلة H5.

***تتوفر وصلة سداسية عند الطلب، يرجى التواصل مع خبراء المبيعات الفنية لدينا.

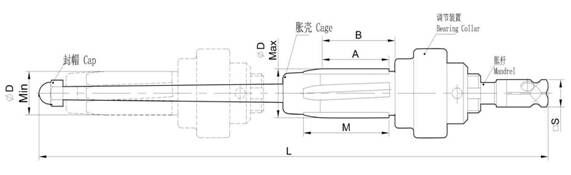

موسّع أنابيب من سلسلة A5 (A5 Series Expander)

جدول مقاسات الموسّعات(mm)

مقاس الأنبوب		نطاق التوسيعD							مربع الإدارة □ S (In)
القطر الخارجي (In)	جدار الأنبوب	الأدنى	طول البكرات M=38(1-1/2")			طول البكرات M=57(2-1/2")
			الأقصى	الطول الفعال A	رقم القطعة	الأقصى	الطول الفعال A	رقم القطعة
12.7(1/2")	0.51	11.5	13.3	33	A507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		A509
	1.24
	1.07	13.1	14.9	32	A511
	0.89
	0.81	13.9	16.0		A513	15.7	51	A513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		A515	16.5		A515M
	1.47
	1.24	15.5	17.8		A517	17.5		A517M
	1.07
	0.89	16.3	18.7		A519	18.3		A519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		A521	19.1		A521M
	1.83
	1.65	17.9	20.5	30	A523	20.1	49	A523M
	1.47
	1.24	18.7	21.5		A525	21.1		A525M
	1.07	19.5	22.3		A527	21.9		A527M
	0.89
25.4 (1")	2.77	18.7	21.5		A525	21.1		A525M
	2.41	19.5	22.3		A527	21.9		A527M
	2.11	20.2	23.2	29	A529	22.7	48	A529M
	1.83
	1.65	21.0	24.0		A531	23.5		A531M
	1.47	21.4	－	－	－	24.1		A532M	12.7 (1/2")
	1.24	22.2				24.9		A534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		A536M
	3.05	23.8				26.9	46	A538M
	2.77	24.6				27.6		A540M
	2.41	25.4				28.6		A542M
	2.11	26.2				29.4		A544M
	1.83	27.0				30.4		A546M
	1.65
	1.47	27.8				31.2		A548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		A550M
	3.40	29.4				33.2		A552M

التطبيقات وحل المشكلات

تسرب وصلات الأنابيب الموسّعة بعد الاختبار الهيدروستاتيكي: الأسباب والحلوليعود التسرب في وصلات الأنابيب الموسّعة بلوح الأنابيب غالباً إلى التوسيع الناقص أو الزائد، أو حالة ثقوب الأنابيب، أو استخدام موسّع غير مناسب. حدّدوا الوصلات المتسربة وأعيدوا توسيعها، واستبدلوا الأنابيب المتضررة.توسيع أنابيب التيتانيوم في المكثفات: ما يجب الانتباه إليهأنابيب التيتانيوم الرقيقة الجدار معرّضة للتوسيع الزائد بسهولة، وارتدادها أكبر من أنابيب النحاس. والعوامل الحاسمة هي ثبات العزم، وطول التوسيع الصحيح، ونظافة ثقوب الأنابيب، والاحتفاظ بسجلات توسيع كاملة.كيفية اختيار موسّع الأنابيب: بيانات الأنابيب التي نحتاجهايُحدَّد مقاس الموسّع بحسب القطر الداخلي للأنبوب وسُمك لوح الأنابيب ونوع الوصلة. وبيانات الأنابيب الكاملة هي السبيل الوحيد للحصول على المقاس الصحيح من المرة الأولى.

الأسئلة الشائعة

ما هو موسّع أنابيب من سلسلة A5 (A5 Series Expander)؟

موسّع أنابيب من سلسلة A5 (A5 Series Expander) من مجموعة الموسّعات لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.

كيف أحصل على عرض سعر أو استشارة لاختيار موسّع أنابيب من سلسلة A5 (A5 Series Expander)؟

يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.

هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟

نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.

منتجات ذات صلة

الموسّعات

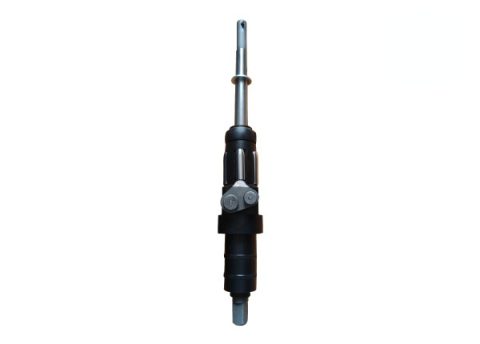

موسّعات أنابيب مركّبة لثني الحافة من سلسلة J (Combination Beading Expanders)

عرض المواصفات

الموسّعات

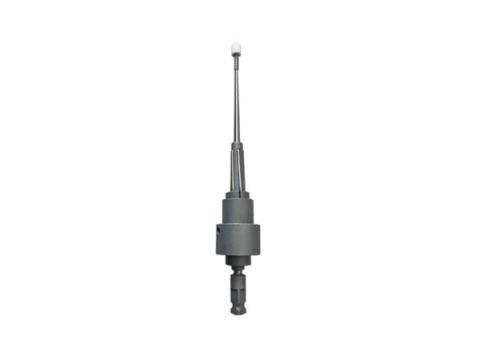

موسّعات أنابيب مخروطية خماسية البكرات من سلسلة TR (Five-Roll Tapered Expanders)

عرض المواصفات

الموسّعات

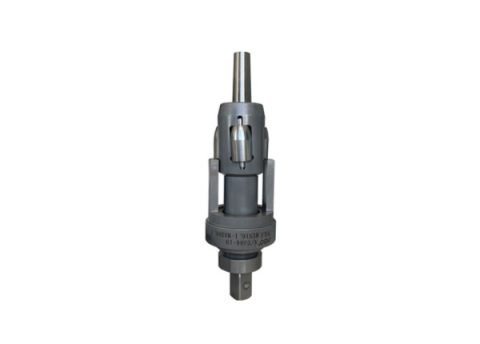

موسّعات أنابيب خماسية البكرات للصناعات الغذائية من سلسلة AT (Five-Roll Expanders for the Food Industry)

عرض المواصفات

الموسّعات

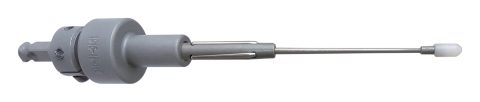

موسّع أنابيب من سلسلة P (P Series Expander)
