Вальцовки серии A5

Q: Что такое Вальцовки серии A5?

Вальцовки серии A5 входит в линейку Вальцовки компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.

Q: Как получить предложение или помощь в подборе Вальцовки серии A5?

Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.

Характеристики

Наружный диаметр трубы (мм / дюймы)	Стенка (мм)	Диапазон развальцовки D, мин. (мм)	Длина ролика M=38: макс. D (мм)	Длина ролика M=38: рабочая длина A (мм)	Длина ролика M=38: модель	Длина ролика M=57: макс. D (мм)	Длина ролика M=57: рабочая длина A (мм)	Длина ролика M=57: модель	Квадрат □S (мм / дюймы)
12.7(1/2")	0.51	11.5	13.3	33	A507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	33	A509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	32	A511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	32	A513	15.7	51	A513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	32	A515	16.5	51	A515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	32	A517	17.5	51	A517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	32	A519	18.3	51	A519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	32	A521	19.1	51	A521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A523	20.1	49	A523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	30	A525	21.1	49	A525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	30	A527	21.9	49	A527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	29	A529	22.7	48	A529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	29	A531	23.5	48	A531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	48	A532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	48	A534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	48	A536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	46	A538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	46	A540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	46	A542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	46	A544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	46	A546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	46	A548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	46	A550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	46	A552M	12.7 (1/2")

Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.

Описание

Применение:

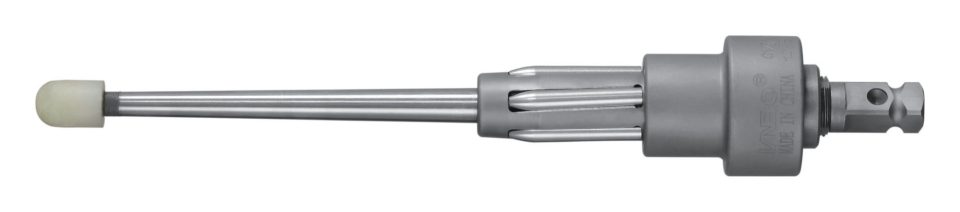

Пятироликовые вальцовки Lanbo серии A5 идеально подходят для развальцовки тонкостенных труб в теплообменниках, особенно в поверхностных конденсаторах с трубками из нержавеющей стали или титана.

Особенности:

Резьбовые упорные втулки позволяют регулировать длину развальцовки пятироликовых вальцовок серии A5 под задачу. Вальцовки серии A5 выпускаются для труб диаметром от 12,7 до 38,1 мм со стандартной длиной роликов 38 и 57 мм.

Примечание: * Стандартные трехроликовые вальцовки — см. серию A.

** Для работы на большой глубине см. серию H5.

*** Шестигранный переходник поставляется по запросу — обратитесь к нашим инженерам по продажам.

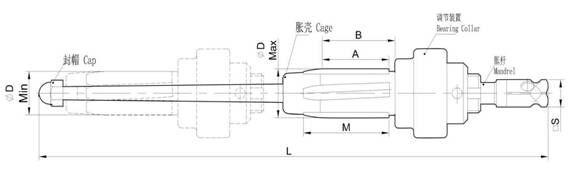

Таблица размеров вальцовок (мм)

Размер трубы		Диапазон развальцовкиD							Квадрат □ S (In)
OD (In)	Стенка трубы	Min.	Длина ролика M=38(1-1/2")			Длина ролика M=57(2-1/2")
			Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул
12.7(1/2")	0.51	11.5	13.3	33	A507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		A509
	1.24
	1.07	13.1	14.9	32	A511
	0.89
	0.81	13.9	16.0		A513	15.7	51	A513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		A515	16.5		A515M
	1.47
	1.24	15.5	17.8		A517	17.5		A517M
	1.07
	0.89	16.3	18.7		A519	18.3		A519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		A521	19.1		A521M
	1.83
	1.65	17.9	20.5	30	A523	20.1	49	A523M
	1.47
	1.24	18.7	21.5		A525	21.1		A525M
	1.07	19.5	22.3		A527	21.9		A527M
	0.89
25.4 (1")	2.77	18.7	21.5		A525	21.1		A525M
	2.41	19.5	22.3		A527	21.9		A527M
	2.11	20.2	23.2	29	A529	22.7	48	A529M
	1.83
	1.65	21.0	24.0		A531	23.5		A531M
	1.47	21.4	－	－	－	24.1		A532M	12.7 (1/2")
	1.24	22.2				24.9		A534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		A536M
	3.05	23.8				26.9	46	A538M
	2.77	24.6				27.6		A540M
	2.41	25.4				28.6		A542M
	2.11	26.2				29.4		A544M
	1.83	27.0				30.4		A546M
	1.65
	1.47	27.8				31.2		A548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		A550M
	3.40	29.4				33.2		A552M

[if gte vml 1]><v:rect id="Control_x0020_4" o:spid="_x0000_s1026" style='position:absolute; margin-left:42.5pt;margin-top:293.4pt;width:510.25pt;height:501.7pt;z-index:1; visibility:visible;mso-wrap-distance-left:2.88pt;mso-wrap-distance-top:2.88pt; mso-wrap-distance-right:2.88pt;mso-wrap-distance-bottom:2.88pt; mso-position-horizontal-relative:text;mso-position-vertical-relative:text' filled="f" stroked="f" insetpen="t"> <v:shadow color="#ccc" /> <o:lock v:ext="edit" shapetype="t" /> <v:textbox inset="0,0,0,0" /> </v:rect><![endif]

Применение и решение проблем

Течь вальцованных соединений после гидроиспытания: причины и устранениеТечи вальцованных соединений труб с трубной решеткой обычно связаны с недовальцовкой или перевальцовкой, состоянием отверстий или неподходящей вальцовкой. Найдите негерметичные соединения, подвальцуйте их, а поврежденные трубы замените.Развальцовка титановых трубок конденсатора: на что обратить вниманиеТонкостенные титановые трубки легко перевальцевать, и они пружинят сильнее меди. Важны стабильный крутящий момент, правильная длина развальцовки, чистые отверстия и полные протоколы развальцовки.Как подобрать вальцовку: какие данные о трубах нам нужныВальцовку подбирают по внутреннему диаметру трубы, толщине трубной решетки и типу соединения. Только полные данные о трубах позволяют подобрать размер с первого раза.
