튜브-튜브시트 조인트의 미세 누설 찾기
튜브는 정상인데 수천 개의 조인트 중 몇 개에서 누설이 있으면 찾는 데 시간이 오래 걸립니다. 진공 조인트 누설 검사기는 조인트를 하나씩 빠르게 점검합니다.
주요 원인
- 확관 부족 또는 과확관 조인트
- 튜브-튜브시트 용접부의 기공이나 균열
- 부식된 튜브 홀
진단 방법
- 수압 시험에서 누수는 보이지만 흩어진 누설 위치를 특정하기 어려움

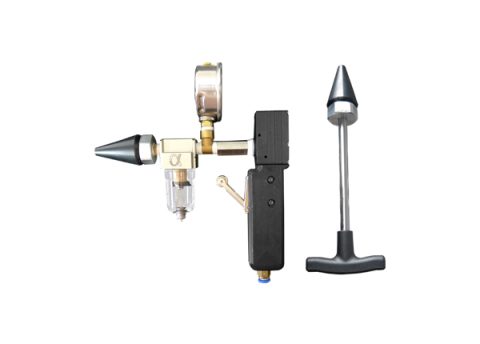

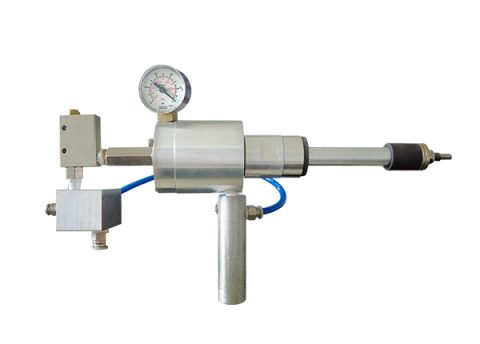

- 진공 조인트 누설 검사기(VJLD)로 조인트를 하나씩 검사
대책
- VJLD로 누설 조인트를 찾아 표시
- 누설된 확관부는 재확관, 누설된 용접부는 보수
- 보수 후 누설 검사 재실시
보내 주실 정보
- 튜브 외경과 두께
- 조인트 수량
- 튜브 피치와 배열
자주 묻는 질문
튜브-튜브시트 조인트 누설은 어떻게 검출합니까?
진공 조인트 누설 검사기로 조인트를 하나씩 검사합니다. 전기가 필요 없고 일반 압축 공기로 작동합니다.
제품
이 작업에 쓰는 공구
서보 확관 시스템
SR 시리즈 서보 확관 시스템
- 토크 범위: 0.2–77.9 N·m / 0.1–57.5 ft·lbf (모터에 따라 다름)
- 튜브 외경: 6.35–38.1 mm
- 전원: 200–240 V 단상
오비탈 TIG 튜브 용접기
WZM1-200B 튜브-튜브시트 오비탈 TIG 자동 용접기
- 튜브 외경: φ12–φ51 mm
- 튜브 두께: 0.3–1.5 mm
- 용접 시간: 이음부당 18–40 s(튜브 규격에 따라 다름)
상담 요청
프로젝트 내용을 알려 주십시오
장비를 제안하고 일정을 산정하며, 필요하면 현장 기술팀을 파견합니다.
