특징
- 스테인리스, 티타늄, 탄소강 박육관 무용가재 용접
- 약 1분 만에 텅스텐 조정·교체
- 산업용 터치스크린, 중국어/영어
- 가스 공급 중단 보호: 자동 정지 및 경보
- Panasonic IGBT 인버터 DC 펄스 전원으로 안정적인 아크
- 수냉식 토치로 24시간 연속 운전, 10 m 케이블
기술 사양
| 용접 헤드 | |
|---|---|
| 튜브 돌출 길이 | 0–0.5 mm |
| 텅스텐 각도 | 0°–15° |
| 냉각 | 수냉식 |
| 보호 가스 | 아르곤 |
| 모터 중량 | 3 kg |
| 전원 | 380 V AC 3상 |
| 튜브 외경 | φ12–φ51 mm |
|---|---|
| 튜브 두께 | 0.3–1.5 mm |
| 용접 시간 | 이음부당 18–40 s(튜브 규격에 따라 다름) |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
용도 및 특징:

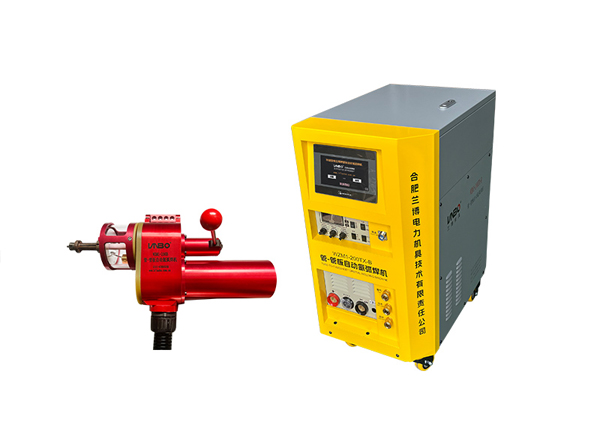

WZM1-200WTX-B TIG 튜브-튜브시트 무용가재 오비탈 용접기의 주요 특징.
박육 튜브-튜브시트 TIG 용접, 와이어 피더 없는 무용가재 용접
스테인리스강, 티타늄, 탄소강 튜브용

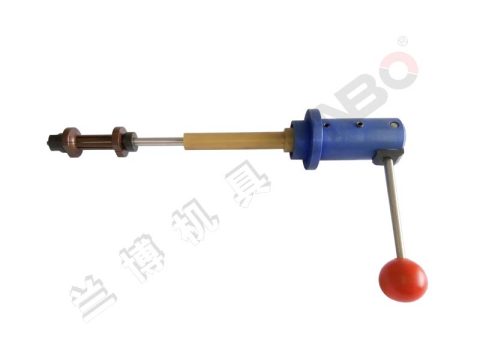

3Kg(6.6lb) 용접 헤드, 확장 코어로 위치 고정, 간편한 조작, 정확한 위치 결정
텅스텐 팁 조정·교체 용이
수냉식 용접 헤드로 연속 용접 가능
완전 밀폐형 가스 챔버로 산화를 방지하고 용접 품질 확보
10m(30ft) 케이블로 넓은 작업 반경
터치스크린 또는 원격 조작 산업용 터치스크린, 2개 언어 메뉴 내장
펄스 DC 인버터로 안정적인 아크
전용 제어 소프트웨어
우수한 성능, 튜브 용접 200만 개 실적
별도 교육 불필요
완전 자동 용접
작업자 1명이 2-3대 동시 운용 가능
380V 3상 전원(주문 제작 가능)
구성품:
전원 어댑터

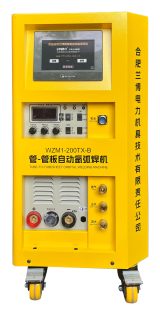

이동식 제어 스테이션

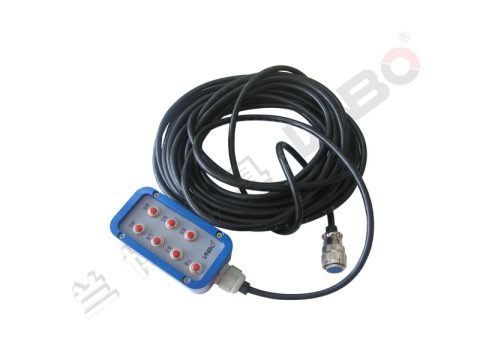

리모컨

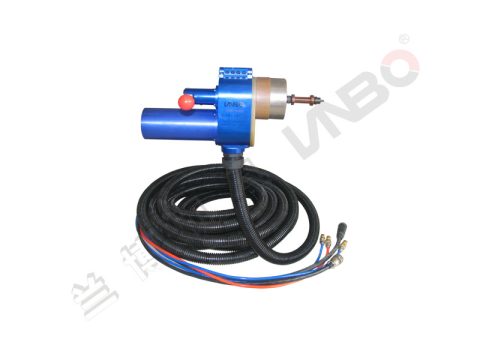

용접 헤드
4m 접지 케이블

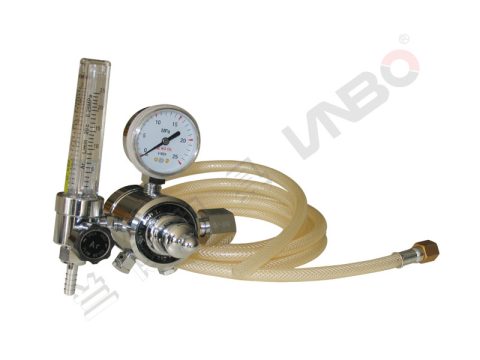

아르곤 가스 유량계
3m 아르곤 가스 호스
밸런서

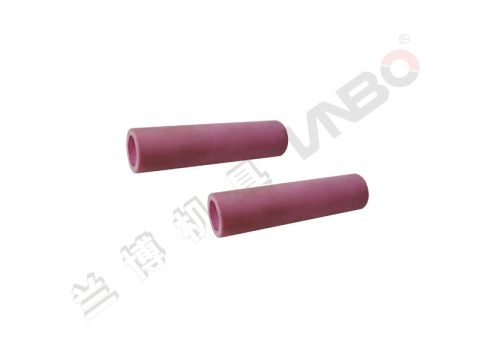

절연체 ×5

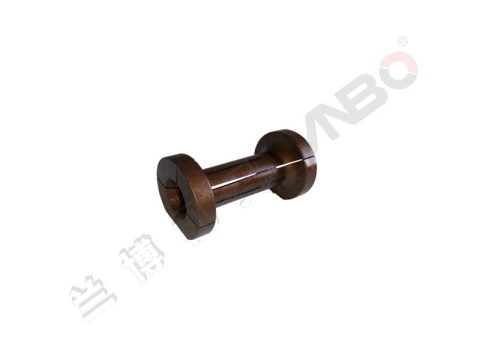

탄성 확장 블록 ×5
텅스텐 전극 ×10

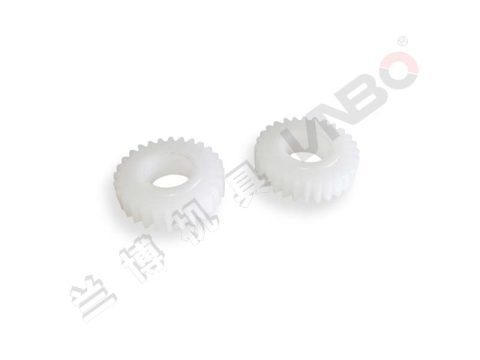

플라스틱 기어×4

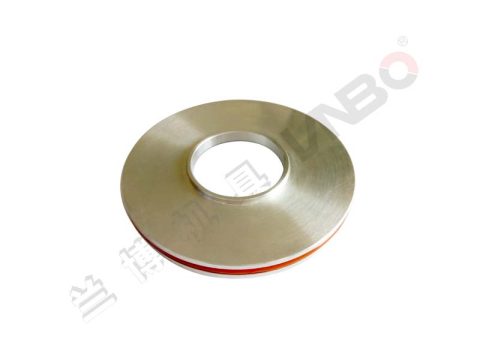

용접 헤드 전면 커버

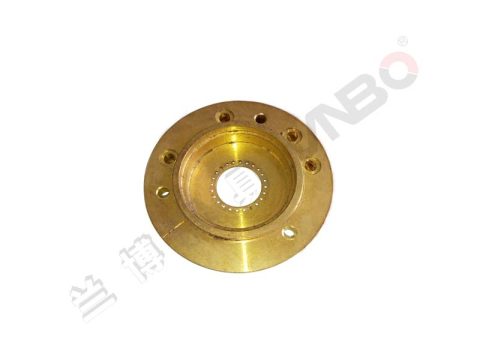

용접 헤드 후면 커버
공구 세트(육각 렌치 세트, 몽키 렌치 12*300mm, 강철자 포함)
실리카겔 실링
사용 설명서
기술 사양:
전원 제어함 사양:
주 전원: Panasonic
제어 방식: IGBT 인버터
전원: AC380V 3상
입력 전압 허용 변동 범위: ±10%
입력 용량: 7.5KVA / 4.5KW
주파수: 50/60HZ
정격 전류: 5－200A
정격 용접 전압: 10.2－18V
최대 무부하 전압: 107V
크레이터 전류 범위: 5 – 200A
정격 사용률: 20%
프리플로 시간: 0.2s
유지 시간: 5s
아크 발생 방식: 고주파
외함 보호 등급: IP21S
절연 등급: H
냉각 방식: 주 전원: 강제 냉각
가스/냉각수 배관 연결: 퀵 커넥터
치수: 제어함: 840mm×430mm×670mm；
중량: 95kg
용접 헤드 사양:
• 튜브 외경 범위: ø12~ø51mm
• 튜브 두께: 0.3~1.5mm
• 튜브 끝단 돌출 길이: 0~0.5mm
• 용접 속도: 튜브 외경에 따라 설정 가능(튜브당 18~40s 권장)
• 텅스텐 전극 각도 조정: 0°～15°
• 보호 가스: 아르곤
• 냉각 방식: 강제 수냉
• 용접 헤드 중량: 3kg

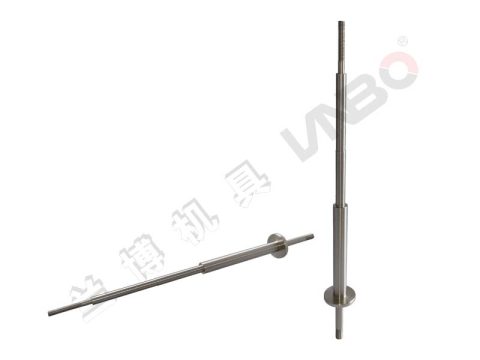

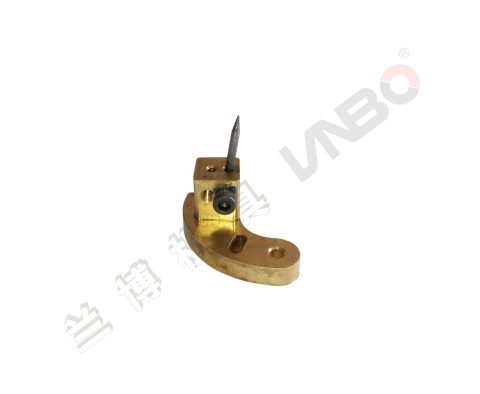

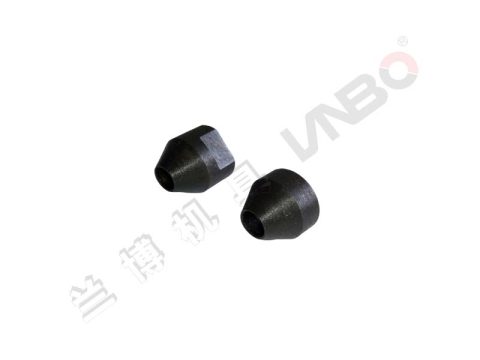

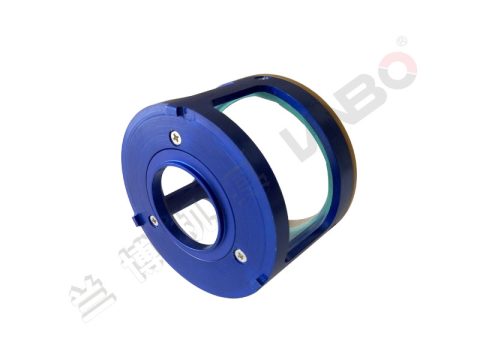

예비 부품 및 소모품
적용 분야와 문제 해결
촉박한 정비 일정 안에 복수기 튜브 교체하기정비 기간이 정해져 있으면 작업 단계, 공구 수량, 인력을 미리 계획해야 합니다. 공구와 인력을 함께 투입하면 현장 대기 시간이 줄어듭니다.튜브-튜브시트 조인트의 미세 누설 찾기튜브는 정상인데 수천 개의 조인트 중 몇 개에서 누설이 있으면 찾는 데 시간이 오래 걸립니다. 진공 조인트 누설 검사기는 조인트를 하나씩 빠르게 점검합니다.고르지 않거나 느린 튜브-튜브시트 용접수동 튜브-튜브시트 용접은 용접사 역량에 좌우되며 조인트가 수천 개면 속도가 느립니다. 오비탈 TIG 튜브 용접기는 박육 튜브를 무용가재 용접(autogenous)하며, 작업자 한 명이 2–3대를 운용할 수 있습니다.열교환기 생산 라인의 확관·용접 장비 구성제조사에는 균일한 조인트, 생산량, 숙련 인력 의존도 감소가 필요합니다. 제품과 생산량에 맞춰 서보 확관, 듀얼 헤드 확관, 자동 용접, 로봇을 조합하십시오.발전소 복수기: 튜브 교체 및 신규 호기표면 복수기의 튜브 교체, 긴급 보수, 신규 호기 튜브 설치: 튜브 인출, 절단, 확관, 용접, 누설 검사 공구와 현장 인력을 제공합니다.열교환기, 압력용기, 보일러 제조신규 라인 구축과 생산량 증대: 서보 확관, 듀얼 헤드 확관, 튜브-튜브시트 자동 용접, 로봇 튜브 삽입, 그루빙 툴 및 페이싱 툴.해수담수화 증발기해수담수화 증발기의 티타늄·동 튜브 삽입, 확관, 튜브 끝단 용접.
자주 묻는 질문
WZM1-200B 튜브-튜브시트 오비탈 TIG 자동 용접기은(는) 무엇입니까?
WZM1-200B 튜브-튜브시트 오비탈 TIG 자동 용접기은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 오비탈 TIG 튜브 용접기 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
WZM1-200B 튜브-튜브시트 오비탈 TIG 자동 용접기 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
