ماكينات لحام TIG المدارية للأنابيب

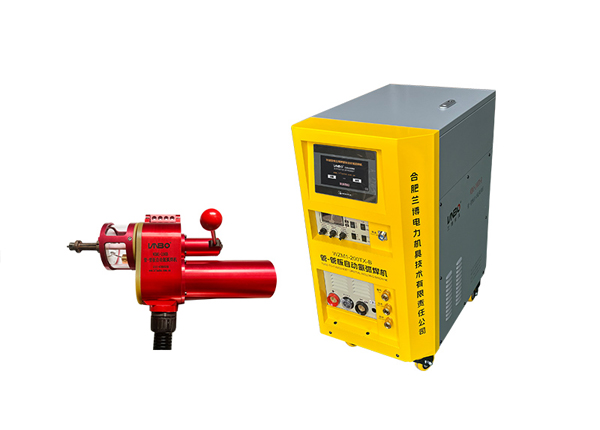

ماكينة لحام TIG مدارية آلية للأنابيب بلوح الأنابيب WZM1-200B (Tube-to-Tubesheet Orbital TIG Welder)
ماكينة لحام TIG مدارية بتيار نبضي للحام الأنابيب بلوح الأنابيب (Tube-to-Tubesheet Orbital TIG Welder): لحام الأنابيب رقيقة الجدار بدون معدن حشو، ويمكن لمشغل واحد تشغيل 2–3 وحدات.
القطر الخارجي للأنبوبφ12–φ51 mm
سُمك جدار الأنبوب0.3–1.5 mm
زمن اللحام18–40 s لكل وصلة (حسب مقاس الأنبوب)
المزايا
- لحام بدون معدن حشو لأنابيب الفولاذ المقاوم للصدأ والتيتانيوم والفولاذ الكربوني رقيقة الجدار
- ضبط قطب التنغستن أو تغييره في نحو دقيقة واحدة
- شاشة لمس صناعية باللغتين الصينية والإنجليزية
- حماية عند انقطاع الغاز: إيقاف تلقائي وإنذار
- مصدر طاقة نبضي بتيار مستمر بعاكس IGBT من Panasonic لقوس لحام مستقر
- شعلة لحام مبردة بالماء للعمل على مدار 24 ساعة؛ كابل بطول 10 m
المواصفات
| رأس اللحام | |
|---|---|
| بروز الأنبوب | 0–0.5 mm |
| زاوية قطب التنغستن | 0°–15° |
| التبريد | مبرد بالماء |
| غاز الحماية | الأرجون |
| وزن المحرك | 3 kg |
| مصدر الطاقة | 380 V AC ثلاثي الأطوار |
| القطر الخارجي للأنبوب | φ12–φ51 mm |
|---|---|
| سُمك جدار الأنبوب | 0.3–1.5 mm |
| زمن اللحام | 18–40 s لكل وصلة (حسب مقاس الأنبوب) |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
الاستخدامات والمزايا:
أبرز مزايا ماكينة WZM1-200WTX-B المدارية للحام الأنابيب بلوح الأنابيب بطريقة TIG بدون معدن حشو.
لحام TIG للأنابيب رقيقة الجدار بلوح الأنابيب، لحام بدون معدن حشو ودون وحدة تغذية بالسلك
لأنابيب الفولاذ المقاوم للصدأ والتيتانيوم والفولاذ الكربوني

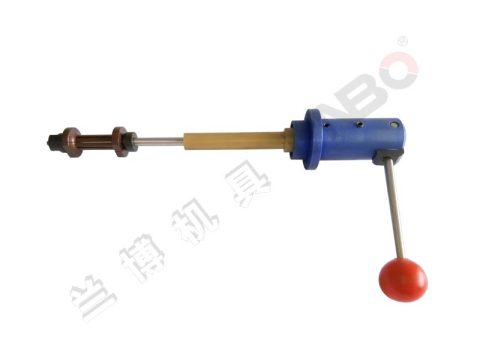

رأس لحام بوزن 3Kg(6.6lb) يُثبَّت في موضعه بواسطة قلب تمدد، تشغيل بسيط وتموضع دقيق

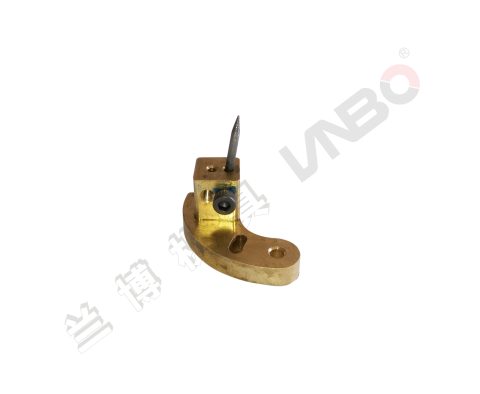

سهولة ضبط طرف التنغستن أو استبداله
رأس لحام مبرد بالماء ومصمم للحام المتواصل
حجرة غاز مغلقة بالكامل تمنع الأكسدة وتضمن جودة اللحام
كابل بطول 10m(30ft) لنطاق عمل واسع
شاشة لمس صناعية تعمل باللمس أو بالتحكم عن بُعد، مع قائمة مدمجة بلغتين
قوس لحام مستقر بفضل عاكس تيار مستمر نبضي (Pulsed DC Inverter)
برنامج تحكم مخصص
أداء ممتاز، إذ نُفّذ بها لحام مليوني أنبوب
لا تتطلب أي تدريب
لحام آلي بالكامل
يمكن لمشغل واحد تشغيل 2-3 ماكينات في آن واحد
مصدر طاقة 380 V AC ثلاثي الأطوار (تتوفر جهود أخرى عند الطلب)
تتضمن المجموعة:
محول الطاقة
محطة تحكم متنقلة

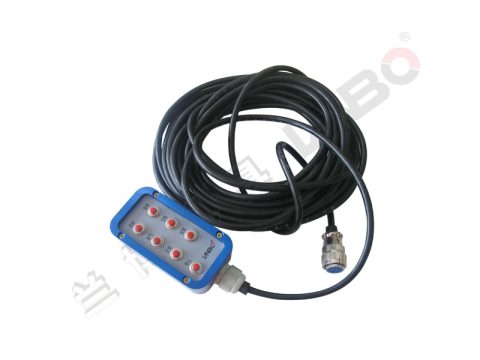

جهاز التحكم عن بُعد

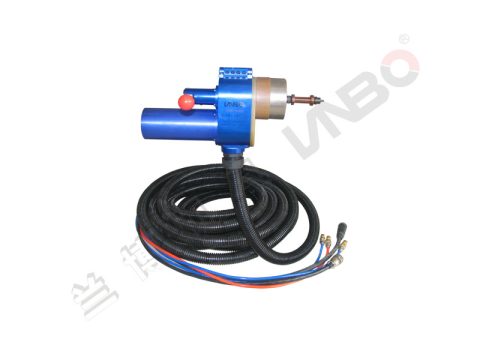

رأس اللحام
كابل تأريض بطول 4 أمتار

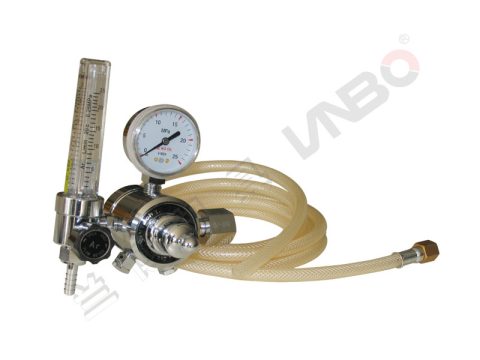

عداد غاز الأرجون
خرطوم غاز الأرجون بطول 3 أمتار
موازن

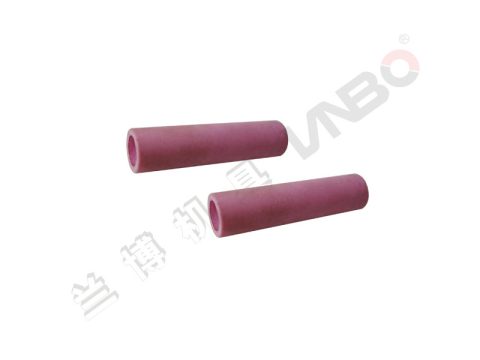

عازل ×5

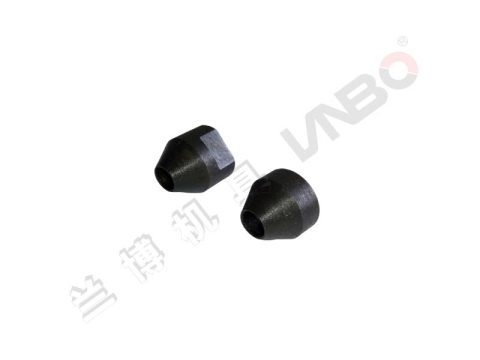

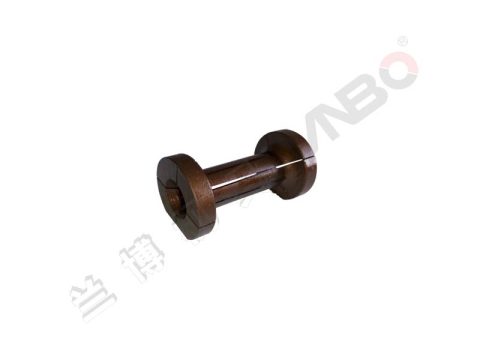

كتلة تمدد مرنة ×5
قطب تنغستن ×10

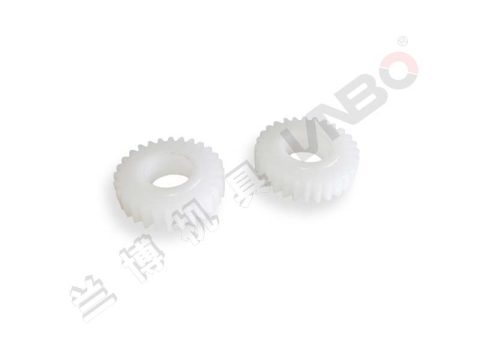

ترس بلاستيكي×4

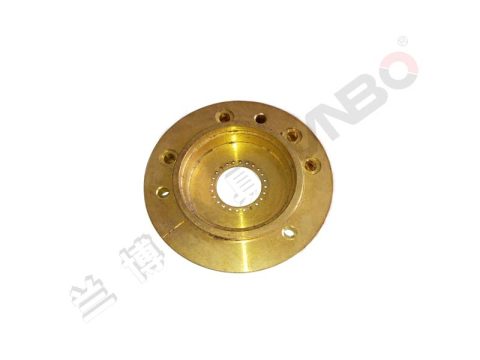

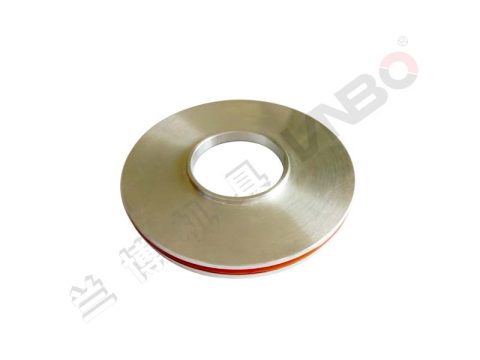

الغطاء الأمامي لرأس اللحام
الغطاء الخلفي لرأس اللحام
حقيبة أدوات (تشمل: طقم مفاتيح سداسية، مفتاح إنجليزي 12*300mm، مساطر فولاذية)
حلقة إحكام من هلام السيليكا
دليل الصيانة
المواصفات الفنية:

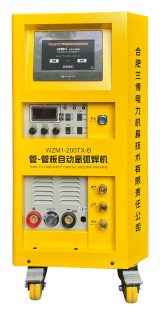

مواصفات صندوق التحكم بالطاقة:
مصدر الطاقة الرئيسي：Panasonic
نمط التحكم：عاكس IGBT
مصدر الطاقة：380 V AC، ثلاثي الأطوار
النطاق المسموح لتغير جهد الدخل: ±10%
قدرة الدخل: 7.5KVA / 4.5KW
التردد: 50/60HZ
التيار المقنن: 5－200A
جهد اللحام المقنن: 10.2－18V
أقصى جهد بدون حمل: 107V
نطاق تيار إخماد القوس: 5 – 200A
دورة التشغيل عند الحمل المقنن: 20%
زمن التدفق المسبق للغاز: 0.2s
زمن المكوث: 5s
طريقة إشعال القوس: تردد عالٍ
درجة حماية الغلاف: IP21S
درجة العزل: H
طريقة التبريد: مصدر الطاقة الرئيسي: تبريد قسري
وصلة أنابيب الغاز/الماء: وصلة سريعة
الأبعاد: صندوق التحكم:840mm×430mm×670mm；
الوزن: 95kg
مواصفات رأس اللحام:
• نطاق قطر الأنبوب: ø12~ø51mm
• سُمك جدار الأنبوب: 0.3~1.5mm
• طول بروز نهاية الأنبوب: 0~0.5mm
• سرعة اللحام: يمكن ضبطها حسب قطر الأنبوب (يوصى بـ 18~40s لكل أنبوب）
• ضبط زاوية قطب التنغستن: 0°～15°
• غاز الحماية: الأرجون
• طريقة التبريد: تبريد قسري بالماء
• وزن رأس اللحام: 3kg
قطع الغيار والمواد الاستهلاكية
التطبيقات وحل المشكلات
استبدال أنابيب المكثف ضمن جدول توقف ضيقعندما تكون فترة التوقف محددة، يجب التخطيط لاستبدال الأنابيب مسبقاً: مراحل العمل وعدد الأدوات وفريق العمل. وتوفير الأدوات والفريق معاً يقلل الانتظار في الموقع.تحديد التسربات الصغيرة في وصلات الأنابيب بلوح الأنابيبعندما تكون الأنابيب سليمة لكن عدداً قليلاً من آلاف الوصلات يتسرب، يصبح تحديدها عملاً بطيئاً. ويفحص جهاز كشف تسرب الوصلات بالتفريغ كل وصلة بسرعة.لحام الأنابيب بلوح الأنابيب: تفاوت الجودة وبطء التنفيذيعتمد اللحام اليدوي للأنابيب بلوح الأنابيب على مهارة اللحّام، ويكون بطيئاً عند وجود آلاف الوصلات. أما ماكينة لحام TIG المدارية للأنابيب (Orbital Welder) فتلحم الأنابيب الرقيقة الجدار بدون معدن حشو، ويستطيع مشغّل واحد تشغيل 2–3 ماكينات.تجهيز خط إنتاج المبادلات الحرارية لتوسيع الأنابيب ولحامهايحتاج المصنّعون إلى وصلات ثابتة الجودة وإنتاجية أعلى واعتماد أقل على العمالة الماهرة. اختاروا التوسيع بمحرك سيرفو، والتوسيع المزدوج، واللحام الآلي، والروبوتات بما يناسب منتجاتكم وحجم إنتاجكم.مكثفات محطات الكهرباء: استبدال الأنابيب والوحدات الجديدةاستبدال الأنابيب والإصلاح الطارئ وتركيب الأنابيب في الوحدات الجديدة للمكثفات السطحية: أدوات لسحب الأنابيب وقطعها وتوسيعها ولحامها واختبار تسربها، إضافة إلى فرق العمل الميدانية.تصنيع المبادلات الحرارية وأوعية الضغط والغلاياتخطوط إنتاج جديدة وإنتاجية أعلى: توسيع الأنابيب بمحرك سيرفو، والتوسيع بالرأس المزدوج، واللحام الآلي للأنابيب بلوح الأنابيب، وتركيب الأنابيب بالروبوت، إضافة إلى أدوات التحزيز وتسوية النهايات.مبخرات محطات تحلية المياهتركيب الأنابيب وتوسيعها ولحام نهاياتها لأنابيب التيتانيوم والنحاس في مبخرات تحلية المياه.
