Soldadoras orbitales TIG de tubos

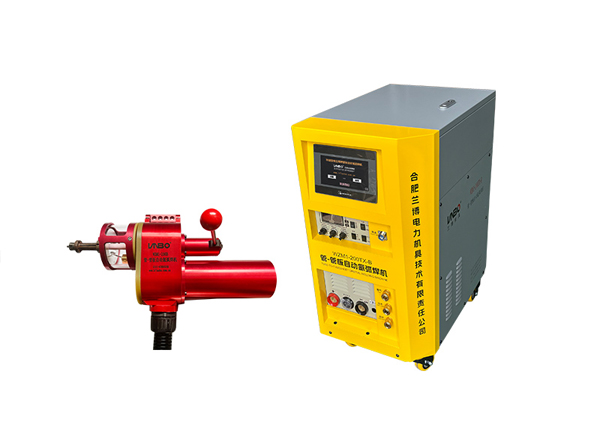

Soldadora orbital TIG tubo a placa tubular WZM1-200B
Soldadora orbital TIG pulsada tubo a placa tubular: soldadura autógena de tubos de pared delgada sin material de aporte; un operador maneja 2–3 equipos.
DE del tuboφ12–φ51 mm
Pared del tubo0.3–1.5 mm
Tiempo de soldadura18–40 s por junta (según el tamaño del tubo)
Características
- Soldadura autógena de tubos de pared delgada de acero inoxidable, titanio y acero al carbono
- Ajuste o cambio del tungsteno en aproximadamente un minuto
- Pantalla táctil industrial, chino/inglés
- Protección por falta de gas: parada automática y alarma
- Fuente de pulsos de CC con inversor IGBT Panasonic para un arco estable
- Antorcha refrigerada por agua para servicio de 24 horas; cable de 10 m
Especificaciones
| Cabezal de soldadura | |
|---|---|
| Saliente del tubo | 0–0.5 mm |
| Ángulo del tungsteno | 0°–15° |
| Refrigeración | Por agua |
| Gas de protección | Argón |
| Peso del motor | 3 kg |
| Alimentación | 380 V CA trifásica |
| DE del tubo | φ12–φ51 mm |
|---|---|
| Pared del tubo | 0.3–1.5 mm |
| Tiempo de soldadura | 18–40 s por junta (según el tamaño del tubo) |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación y características:
Puntos destacados de la soldadora orbital autógena TIG tubo a placa tubular WZM1-200WTX-B.
Soldadura TIG de tubo de pared delgada a placa tubular, autógena, sin alimentador de alambre
Para tubos de acero inoxidable, titanio y acero al carbono

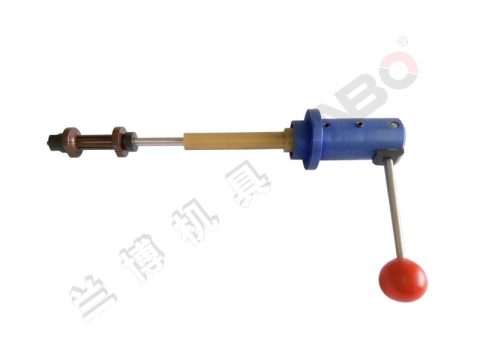

Cabezal de 3 kg (6,6 lb) posicionado con núcleo expansible: manejo sencillo y posicionamiento preciso

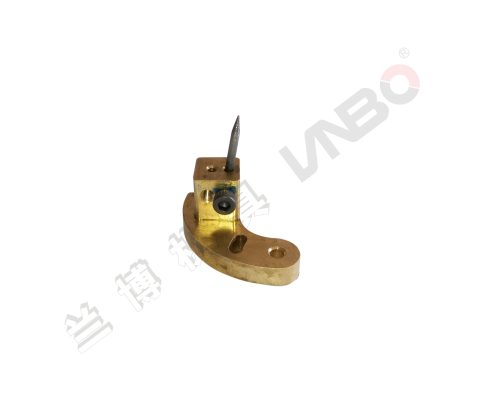

Ajuste o cambio sencillo de la punta de tungsteno
Cabezal refrigerado por agua para soldar de forma continua
Cámara de gas totalmente cerrada que evita la oxidación y asegura la calidad de la soldadura
Cable de 10 m (30 ft) para un amplio radio de trabajo
Pantalla táctil industrial o control remoto, con menú bilingüe
Arco estable con inversor de CC pulsada
Software de control propio
Rendimiento probado: más de dos millones de juntas soldadas
No requiere formación
Soldadura totalmente automática
Un operador puede manejar 2–3 equipos a la vez
Alimentación 380 V trifásica (personalizable)
El kit incluye:
Adaptador de corriente

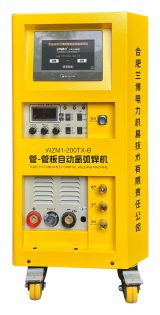

Estación de control móvil

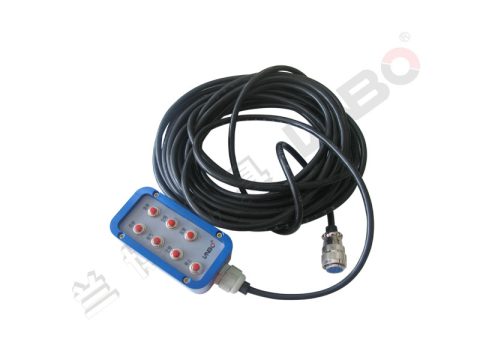

Control remoto

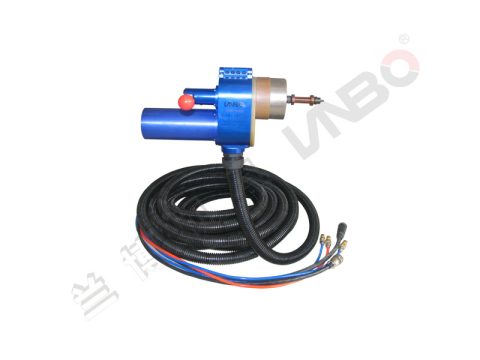

Cabezal de soldadura
Cable de tierra de 4 m

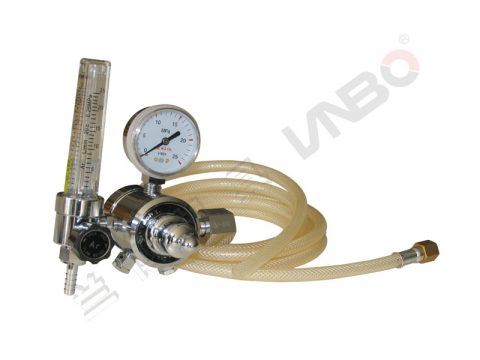

Caudalímetro de argón
Manguera de argón de 3 m
Equilibrador

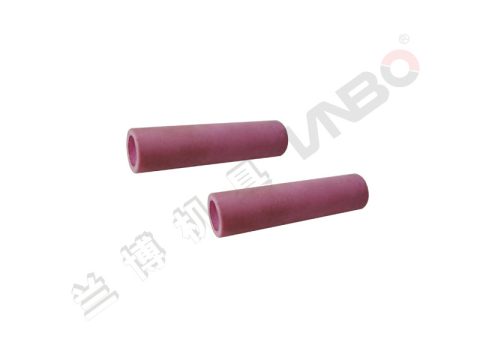

Aislante ×5

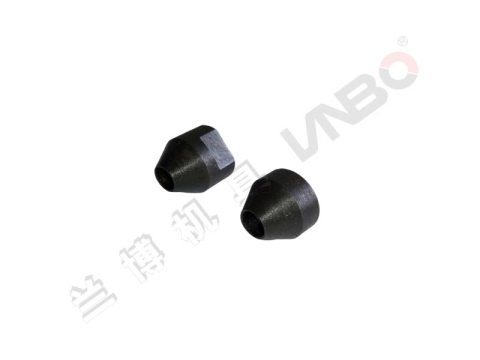

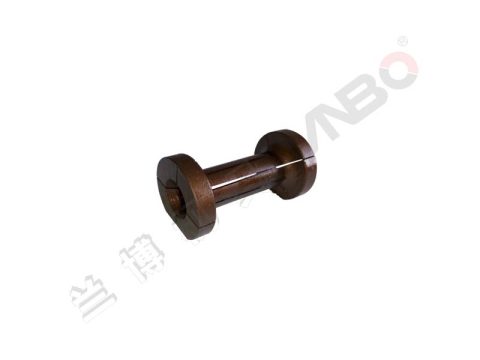

Bloque de expansión elástico ×5
Electrodo de tungsteno ×10

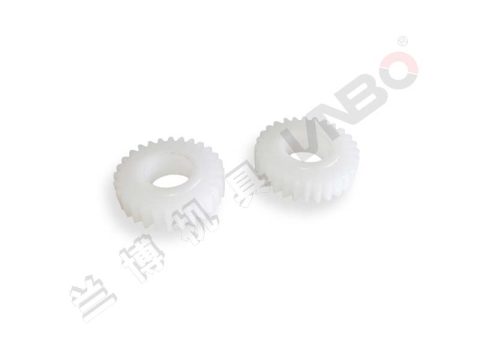

Engranaje de plástico ×4

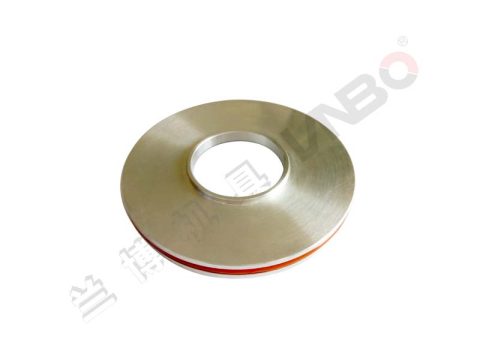

Tapa delantera del cabezal

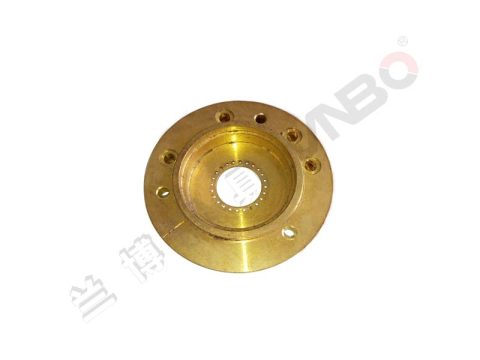

Tapa trasera del cabezal
Juego de herramientas (llaves hexagonales, llave ajustable de 12×300 mm, reglas de acero)
Junta tórica de silicona
Manual de servicio
Especificaciones técnicas:
Parámetros de la caja de control:
Fuente de potencia principal: Panasonic
Modo de control: inversor IGBT
Alimentación: CA 380 V trifásica
Variación admisible de la tensión de entrada: ±10 %
Capacidad de entrada: 7,5 kVA / 4,5 kW
Frecuencia: 50/60 Hz
Corriente nominal: 5–200 A
Tensión nominal de soldadura: 10,2–18 V
Tensión máx. en vacío: 107 V
Rango de corriente de extinción del arco: 5–200 A
Ciclo de trabajo a carga nominal: 20 %
Preflujo de gas: 0,2 s
Posflujo: 5 s
Encendido del arco: alta frecuencia
Grado de protección: IP21S
Clase de aislamiento: H
Refrigeración de la fuente: forzada
Conexiones de gas/agua: acople rápido
Dimensiones de la caja de control: 840 mm × 430 mm × 670 mm
Peso: 95 kg
Parámetros del cabezal de soldadura:
• Rango de diámetro del tubo: ø12–ø51 mm
• Espesor de pared del tubo: 0,3–1,5 mm
• Saliente del extremo del tubo: 0–0,5 mm
• Velocidad de soldadura: según el diámetro del tubo (se recomiendan 18–40 s por tubo)
• Ajuste del ángulo del tungsteno: 0°–15°
• Gas de protección: argón
• Refrigeración: por agua forzada
• Peso del cabezal: 3 kg
Repuestos y consumibles
Aplicaciones y solución de problemas
Retubado de un condensador con una parada muy ajustadaCon una ventana de parada fija, el retubado hay que planificarlo con antelación: pasos de trabajo, número de herramientas y personal. Llevar herramientas y personal juntos reduce las esperas en el sitio.Localización de pequeñas fugas en juntas tubo-placa tubularCuando los tubos están bien pero fugan unas pocas de miles de juntas, encontrarlas lleva tiempo. Un detector de fugas por vacío para juntas revisa cada junta con rapidez.Soldadura tubo a placa tubular irregular o lentaLa soldadura manual tubo a placa tubular depende del soldador y es lenta cuando hay miles de juntas. Una soldadora orbital TIG suelda los tubos de pared delgada de forma autógena y un operador maneja 2–3 equipos.Equipamiento de una línea de fabricación de intercambiadores para expansión y soldaduraLos fabricantes necesitan juntas uniformes, producción y menos dependencia de mano de obra especializada. Combine expansionado servo, de doble cabezal, soldadura automática y robótica según sus productos y su volumen.Condensadores de centrales eléctricas: retubado y unidades nuevasRetubado, reparación de emergencia y entubado de unidades nuevas en condensadores de superficie: herramientas para extraer, cortar, expandir, soldar y probar fugas, y equipos de campo.Fabricación de intercambiadores de calor, recipientes a presión y calderasLíneas nuevas y más producción: expansionado servo, expansionado de doble cabezal, soldadura automática tubo a placa tubular, entubado robotizado, ranuradores y refrentadores.Evaporadores de desalinizaciónEntubado, expansión y soldadura de extremos de tubos de titanio y cobre en evaporadores de desalinización.
