Орбитальные сварочные аппараты TIG для труб

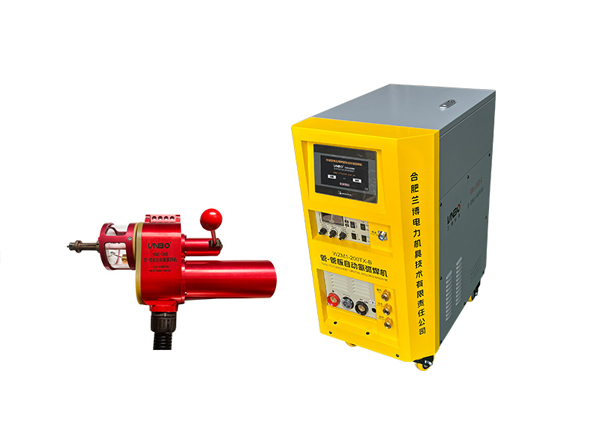

Орбитальный аппарат TIG для приварки труб к трубной решетке WZM1-200B
Импульсный орбитальный аппарат TIG для приварки труб к трубной решетке: сварка тонкостенных труб без присадочной проволоки; один оператор обслуживает 2–3 аппарата.
Наружный диаметр трубыφ12–φ51 mm
Стенка трубы0.3–1.5 mm
Время сварки18–40 с на соединение (в зависимости от размера трубы)
Особенности
- Сварка без присадки тонкостенных труб из нержавеющей стали, титана и углеродистой стали
- Регулировка или замена вольфрамового электрода примерно за минуту
- Промышленный сенсорный экран, китайский / английский
- Защита от потери газа: автоматическое отключение и сигнализация
- Инверторный импульсный источник постоянного тока Panasonic на IGBT для стабильной дуги
- Горелка с водяным охлаждением для круглосуточной работы; кабель 10 м
Характеристики
| Сварочная головка | |
|---|---|
| Выступание трубы | 0–0.5 mm |
| Угол вольфрамового электрода | 0°–15° |
| Охлаждение | С водяным охлаждением |
| Защитный газ | Аргон |
| Масса двигателя | 3 kg |
| Электропитание | 380 В, три фазы, переменный ток |
| Наружный диаметр трубы | φ12–φ51 mm |
|---|---|
| Стенка трубы | 0.3–1.5 mm |
| Время сварки | 18–40 с на соединение (в зависимости от размера трубы) |
Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.
Описание
Применение и особенности:
Основные особенности орбитального сварочного аппарата WZM1-200WTX-B для приварки труб к трубной решетке аргонодуговой сваркой (TIG) без присадки.
Приварка тонкостенных труб к трубной решетке TIG без присадки, без механизма подачи проволоки
Для труб из нержавеющей стали, титана и углеродистой стали

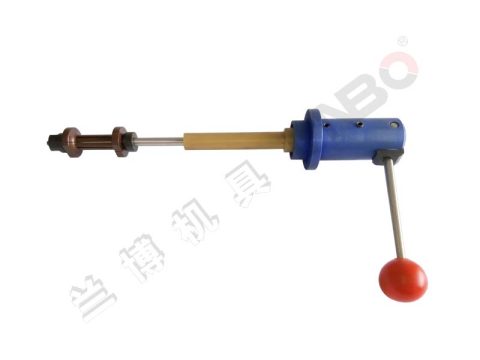

Сварочная головка 3 кг (6,6 фунта), фиксируется разжимной оправкой: простая работа, точное позиционирование
Простая регулировка и замена вольфрамового электрода
Сварочная головка с водяным охлаждением для непрерывной сварки
Полностью закрытая газовая камера исключает окисление и обеспечивает качество сварки
Кабель 10 м (30 футов) для большого радиуса работы
Сенсорный экран или пульт; промышленный сенсорный экран с двуязычным меню
Стабильная дуга благодаря импульсному инвертору постоянного тока
Специальное программное обеспечение управления
Отличные результаты: выполнено два миллиона сварных соединений труб
Подготовка не требуется
Полностью автоматическая сварка
Один оператор может работать одновременно на 2–3 аппаратах
Питание 380 В, три фазы (по заказу — другое)
Комплект поставки:
Сетевой адаптер

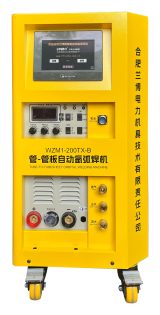

Передвижной пост управления

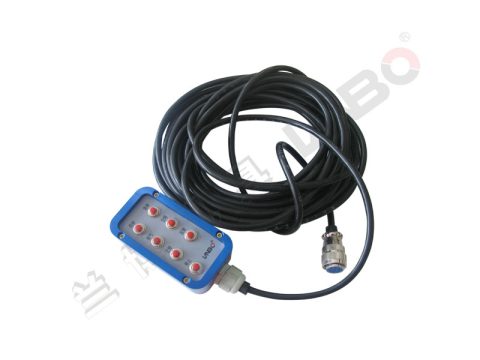

Пульт дистанционного управления

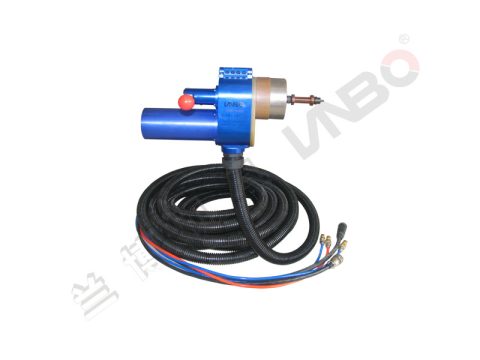

Сварочная головка
Кабель заземления 4 м

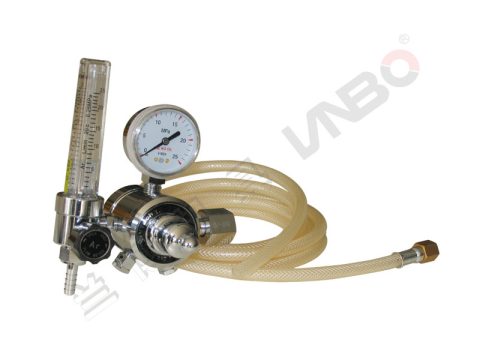

Расходомер аргона
Аргоновый рукав 3 м
Балансир

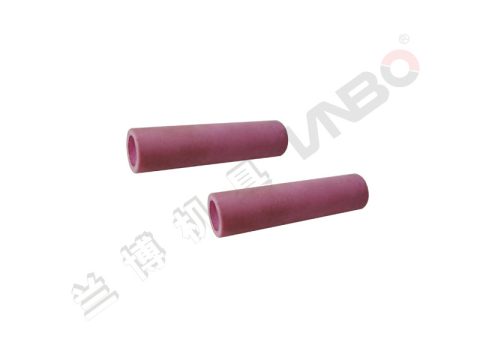

Изолятор × 5

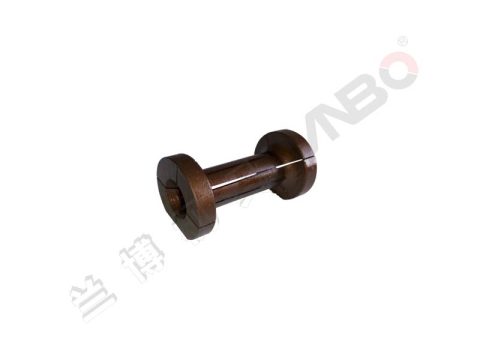

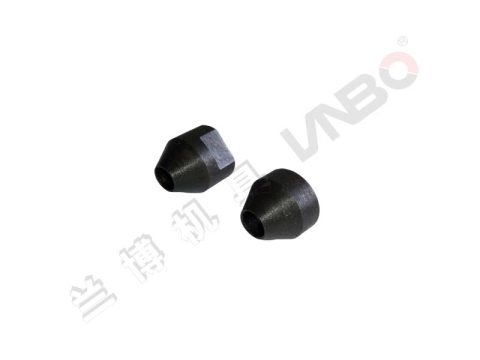

Упругий разжимной блок × 5
Вольфрамовый электрод × 10

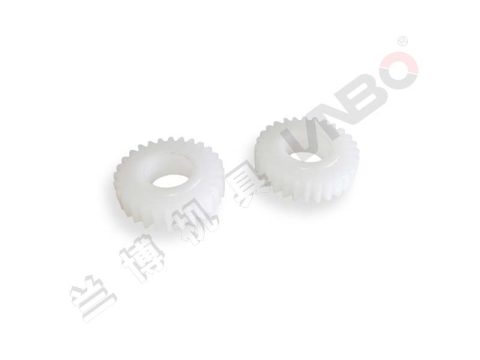

Пластиковая шестерня × 4

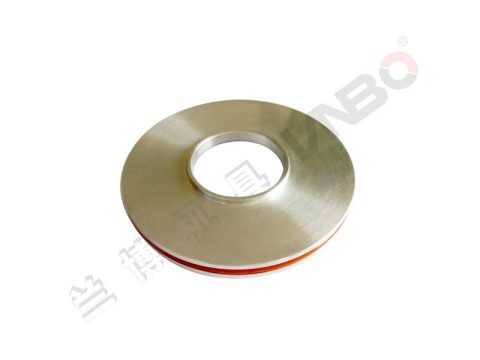

Передняя крышка сварочной головки

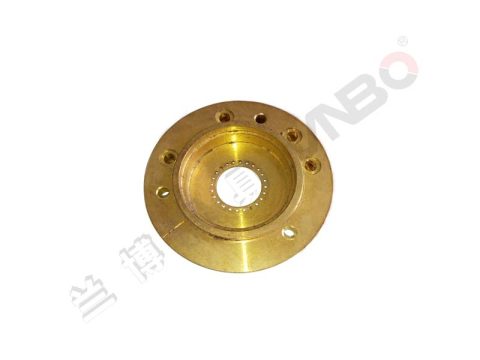

Задняя крышка сварочной головки
Набор инструмента (шестигранные ключи, разводной ключ 12 × 300 мм, стальные линейки)
Уплотнительное кольцо из силикона
Руководство по обслуживанию
Технические характеристики:
Параметры блока управления питанием:
Основной источник питания: Panasonic
Режим управления: инвертор на IGBT
Электропитание: 380 В переменного тока, три фазы
Допустимые колебания входного напряжения: ±10 %
Потребляемая мощность: 7,5 кВА / 4,5 кВт
Частота: 50/60 Гц
Номинальный ток: 5–200 А
Номинальное напряжение сварки: 10,2–18 В
Макс. напряжение холостого хода: 107 В
Диапазон тока подавления дуги: 5–200 А
Номинальная продолжительность нагрузки: 20 %
Время предварительной продувки газом: 0,2 с
Время выдержки: 5 с
Возбуждение дуги: высокочастотное
Степень защиты корпуса: IP21S
Класс изоляции: H
Охлаждение основного источника питания: принудительное
Подключение газа и воды: быстроразъемное соединение
Габариты: блок управления 840 × 430 × 670 мм;
Масса: 95 кг
Параметры сварочной головки:
• Диапазон диаметров труб: ø12–ø51 мм
• Толщина стенки трубы: 0,3–1,5 мм
• Высота выступания конца трубы: 0–0,5 мм
• Скорость сварки: задается по диаметру трубы (рекомендуется 18–40 с на трубу)
• Регулировка угла вольфрамового электрода: 0°–15°
• Защитный газ: аргон
• Охлаждение: принудительное водяное
• Масса сварочной головки: 3 кг

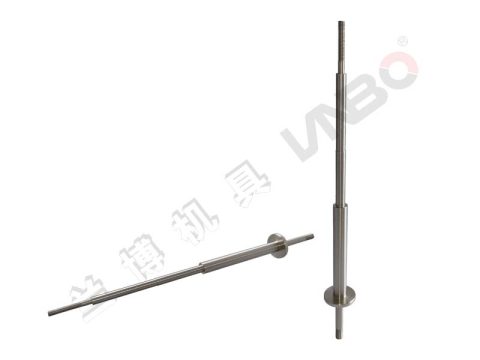

Запчасти и расходные материалы
