Изготовление теплообменников, сосудов под давлением и котлов
Новые линии и рост выпуска: сервоприводная развальцовка, двухголовочная развальцовка, автоматическая приварка труб к трубной решетке, роботизированная установка труб, а также канавочники и торцеватели.
О чем спрашивают производители
- Стабильные соединения: контролируемый, записанный и прослеживаемый крутящий момент для инспекторов и заказчиков
- Производительность: время цикла на соединение и сколько аппаратов может обслуживать один оператор
- Кадры: квалифицированных операторов найти трудно, поэтому инструмент должен быть простым в освоении
- Специальные исполнения: двойные трубные решетки, толстые трубные решетки, глубокая развальцовка в промежуточных решетках
Рекомендуемая комплектация
- Сервоприводная система развальцовки SR / машина SRD с двумя сервоприводами: развальцовывает две трубы одновременно, протоколы выгружаются через USB
- Сервоприводная машина XR с большим крутящим моментом: реактивный момент воспринимает рама, работа одной рукой
- 6-осевой робот для установки труб: импортирует чертежи CAD и автоматически строит траекторию
- Орбитальный аппарат TIG для приварки труб к трубной решетке WZM1-200TX-B
- Канавочники KHC (по GB151) и торцеватели GXD
- Высокоскоростной динамический тестер TQM для проверки крутящего момента вальцовочных машин
- Удлиненные вальцовки LH для промежуточных трубных решеток, до 5 м
Пробная развальцовка
Пришлите нам образцы труб и трубной решетки или требования вашей технологии. Мы развальцуем их в ваших условиях и порекомендуем настройки крутящего момента и вальцовки.
Продукция
Рекомендуемое оборудование
Сервоприводные системы развальцовки
Сервоприводные системы развальцовки серии SR
- Диапазон крутящего момента: 0,2–77,9 Н·м / 0,1–57,5 ft·lbf (в зависимости от двигателя)
- Наружный диаметр трубы: 6.35–38.1 mm
- Электропитание: 200–240 В, одна фаза
Сервоприводные системы развальцовки
Система развальцовки SRD с двумя серводвигателями
- Диапазон крутящего момента: 0,4–77,9 Н·м / 0,3–57,5 ft·lbf
- Рабочее окно: 1500 × 1800 mm
- Наружный диаметр трубы: 6.35–38.1 mm
Сервоприводные системы развальцовки

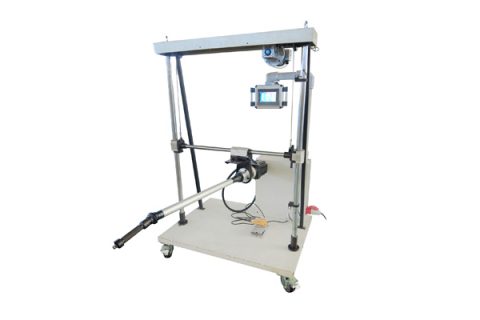

Сервоприводная вальцовочная машина серии XR с большим крутящим моментом и телескопическим валом
- Диапазон крутящего момента: 5–300 Н·м / 3,7–221 ft·lbf
- Рабочее окно: 1000 × 1000 mm
- Наружный диаметр трубы: φ12.7–φ101.6 mm
Орбитальные сварочные аппараты TIG для труб

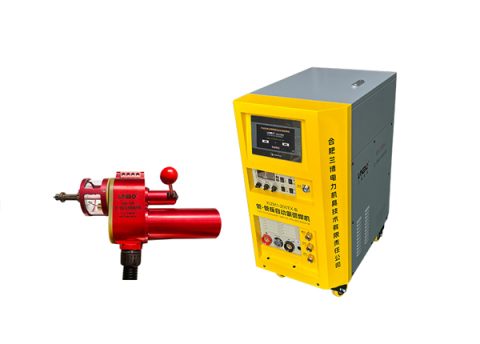

Орбитальный аппарат TIG для приварки труб к трубной решетке WZM1-200B
- Наружный диаметр трубы: φ12–φ51 mm
- Стенка трубы: 0.3–1.5 mm
- Время сварки: 18–40 с на соединение (в зависимости от размера трубы)
Торцовка, снятие фаски и проточка канавок

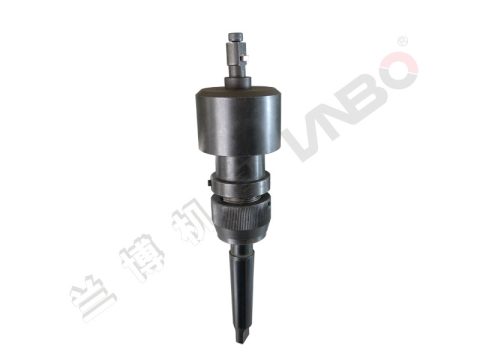

Канавочник KHC-A
- Наружный диаметр трубы: φ12–φ25 mm
- Канавка: 2 мм, по GB151-1999 или требованиям проекта
- Хвостовик: Шестигранник / конус Морзе № 2
Торцовка, снятие фаски и проточка канавок

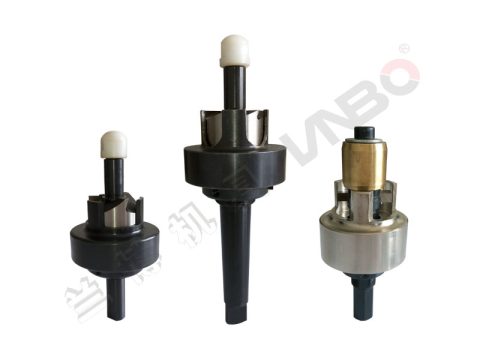

Торцеватели GXD-A / GXD-B
- Наружный диаметр трубы: Φ12–Φ57 mm
- Стенка трубы: 0.5–2.5 mm
- Материалы труб: Медь, титан, нержавеющая сталь
Принадлежности и калибры для развальцовки

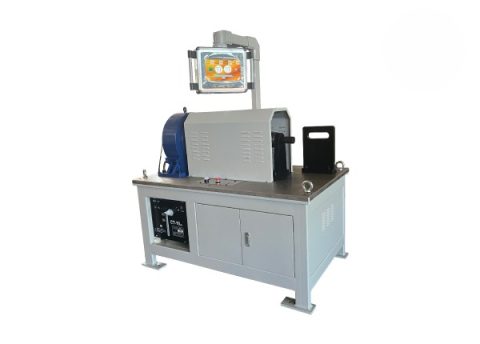

Высокоскоростные динамические тестеры крутящего момента серии TQM
- Диапазон крутящего момента: 0,4–500 Н·м / 0,3–369 ft·lbf (4 модели)
- Дисплей: Крутящий момент, частота вращения и мощность в реальном времени
- Интерфейс: RS485, протоколы сохраняются на ПК
Вальцовки

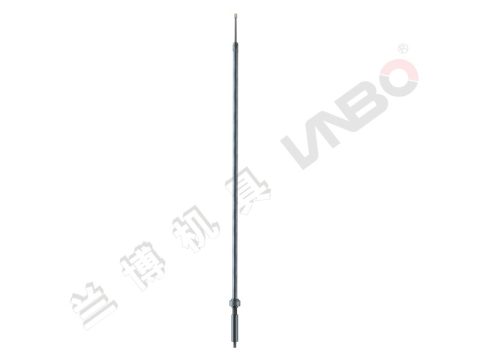

Вальцовки серии LH
- Макс. вылет: 5 m
- Use: Развальцовка в промежуточных трубных решетках / опорных перегородках
Поговорить с инженером
Расскажите о вашем проекте
Мы подберем оборудование, оценим сроки и при необходимости направим бригаду.
