Торцовка, снятие фаски и проточка канавок

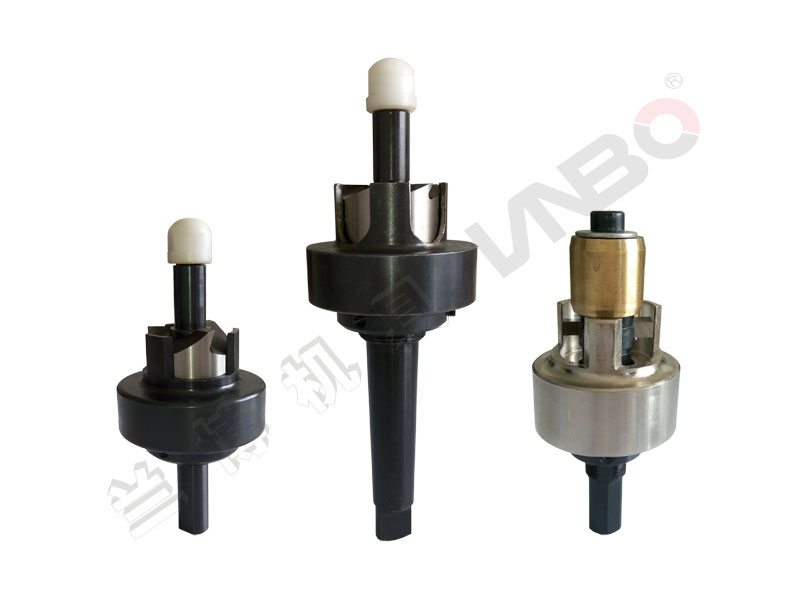

Торцеватели GXD-A / GXD-B
Торцеватель: после развальцовки торцует выступающие концы труб; оставшуюся высоту выступания задает регулируемая втулка.
Наружный диаметр трубыΦ12–Φ57 mm
Стенка трубы0.5–2.5 mm
Материалы трубМедь, титан, нержавеющая сталь
Характеристики
| Модель | Торцеватель | Наружный диаметр трубы (мм) | Стенка (мм) |
|---|---|---|---|
| GXD-A-12 | Тип A | 12 | 1 |
| GXD-A-14 | Тип A | 14 | 1 |
| GXD-A-15 | Тип A | 15 | 1 |
| GXD-A-16 | Тип A | 16 | 1 |
| GXD-A-19 | Тип A | 19 | 1.65 |
| GXD-A-19 | Тип A | 19 | 1 |
| GXD-A-19 | Тип A | 19 | 0.7 |
| GXD-A-20 | Тип A | 20 | 0.5/0.7 |
| GXD-A-22 | Тип A | 22 | 0.5 |
| GXD-A-25 | Тип A | 25 | 1 |
| GXD-A-28 | Тип A | 28 | 1.8 |
| GXD-A-28 | Тип A | 28 | 0.5/0.7 |
| GXD-A-32 | Тип A | 32 | 1 |
| GXD-A-38 | Тип A | 38 | 3 |
| GXD-B-7.9 | Тип B | 7.9 | 0.5 |
| GXD-B-9.5 | Тип B | 9.5 | 0.6 |
| GXD-B-10 | Тип B | 10 | 1 |
| GXD-B-12 | Тип B | 12 | 1 |
| GXD-A-16 | Тип B | 16 | 1.1 |
| GXD-A-16 | Тип B | 16 | 1 |
| GXD-A-16 | Тип B | 16 | 0.6 |
| GXD-A-19 | Тип B | 19 | 1 |
| GXD-A-22 | Тип B | 22 | 0.5/0.7 |
| GXD-A-25 | Тип B | 25 | 0.5/0.7 |
Выберите модель по наружному диаметру и толщине стенки трубы. Другие размеры — по запросу.
| Наружный диаметр трубы | Φ12–Φ57 mm |
|---|---|
| Стенка трубы | 0.5–2.5 mm |
| Материалы труб | Медь, титан, нержавеющая сталь |
| Регулировка втулки | 20 mm |
| Масса | 0.2–0.4 kg |
| Привод | Медные трубки до Φ32: обычная дрель с патроном 13 мм. Титан, нержавеющая и углеродистая сталь: низкооборотная электрическая или пневматическая дрель 200 об/мин |
Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.
Описание
Применение и особенности:
Торцеватели серии GXD применяются для обрезки коротких выступающих концов труб в теплообменниках, конденсаторах и чиллерах.
В моделях GXD-A и GXD-B упорную втулку можно регулировать, задавая высоту выступания трубы. Торцеватели оснащены резцами из высоколегированной стали со специальным покрытием для увеличения ресурса. Резец легко заменяется, запасные резцы поставляются по запросу.
Схемы:

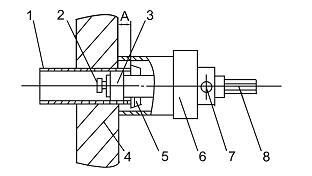

GXD-A
① Труба ② Винт с головкой ③ Установочная втулка
④ Трубная решетка ⑤ Резец ⑥ Упорная втулка
⑦ Регулировочный винт ⑧ Шестигранный привод

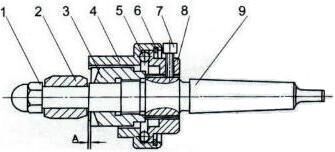

GXD-B
① Гайка ② Установочная втулка ③ Трехперая развертка ④ Упорная втулка
⑤ Стальной шарик ⑥ Стопорное кольцо ⑦ Установочный винт
⑧ Регулировочная втулка ⑨ Вал резца
Технические характеристики:
|
Модель |
Материал трубы |
Наружный диаметр труб |
Толщина стенки трубы (mm) |
Регулируемая длина (mm) |
Масса (kg) |
|
GXD-A GXD-B |
Медь, Титан, Нержавеющая сталь |
Φ12-Φ57 |
0.5-2.5 |
20 (регулируется) |
0.2-0.4 |
Примечание:
1. Устанавливается на электрический или пневматический привод.
2. Каждый торцеватель подходит только к одному внутреннему диаметру трубы, поэтому при заказе укажите наружный диаметр и толщину стенки трубы, а также толщину трубной решетки.
Применение и решение проблем
Неровные концы труб после развальцовки: обрезка и торцовка заподлицоНеодинаковое выступание труб после развальцовки мешает приварке труб к трубной решетке. Срежьте излишек внутренним труборезом, затем торцуйте концы.Изготовление теплообменников, сосудов под давлением и котловНовые линии и рост выпуска: сервоприводная развальцовка, двухголовочная развальцовка, автоматическая приварка труб к трубной решетке, роботизированная установка труб, а также канавочники и торцеватели.
Частые вопросы
Что такое Торцеватели GXD-A / GXD-B?
Торцеватели GXD-A / GXD-B входит в линейку Торцовка, снятие фаски и проточка канавок компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.
Как получить предложение или помощь в подборе Торцеватели GXD-A / GXD-B?
Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.
Можете прислать каталог и прайс-лист?
Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
