Торцовка, снятие фаски и проточка канавок

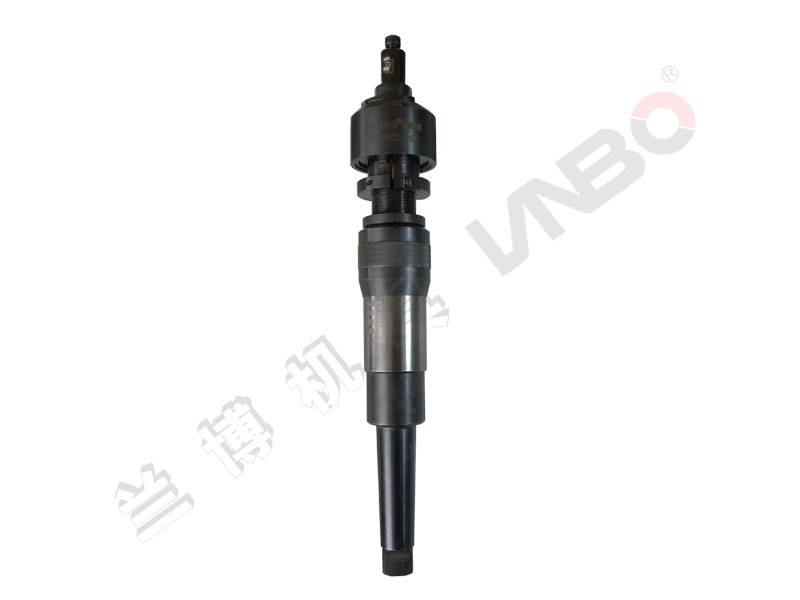

Канавочник KHC-C
Канавочник для отверстий большого диаметра, применяется перед развальцовкой.
Наружный диаметр трубыφ25–φ57 mm
Канавка2.5 mm
ХвостовикКонус Морзе № 4
Характеристики
| Модель | Отверстие трубной решетки (мм) | Канавка (мм) | Хвостовик | Макс. глубина канавки (мм) | Масса (кг) |
|---|---|---|---|---|---|
| KHC-A1 | φ12–φ25 | 3-6-3 | Hex | 2 | 1–1.2 |
| KHC-A2 | φ12–φ25 | 3-6-3 | Конус Морзе № 2 | 2 | 1.2–1.5 |
| KHC-B1 | φ16–φ25 | 3-6-3 | Конус Морзе № 3 | 2.5 | 2–3 |
| KHC-B2 | φ25–φ32 | 3-6-3 | Конус Морзе № 4 | 2.5 | 2–3 |
| KHC-C1 | φ25–φ45 | 3-6-3 | Конус Морзе № 4 | 2.5 | 4–5 |
| KHC-C2 | φ45–φ57 | 3-6-3 | Конус Морзе № 4 | 2.5 | 7–9 |
Профиль канавок 3-6-3 мм; возможно изготовление по GB151 или по вашему проекту.
| Наружный диаметр трубы | φ25–φ57 mm |
|---|---|
| Канавка | 2.5 mm |
| Хвостовик | Конус Морзе № 4 |
Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.
Описание
Применение и особенности:
Канавочники серии KHC можно применять вручную для зачистки существующих канавок или на фрезерном и сверлильном оборудовании при изготовлении трубных решеток.
Проточка канавок в отверстиях трубной решетки перед развальцовкой широко применяется в теплообменниках, конденсаторах и барабанах котлов и значительно повышает прочность соединения труб с трубной решеткой. Каждый канавочник серии KHC позволяет регулировать глубину и положение канавки в отверстии.
KHC-C имеет конструкцию с двумя резцами; резец легко заменяется для непрерывной работы.
【Характеристики】
|
Модель |
Отверстие |
Проточка канавок |
Макс. глубина канавки |
Хвостовой вал |
|
|
KHC-C1 |
Φ25-Φ45mm |
По GB151-1999 или по заказу |
2.5 |
4﹟Конус Морзе |
4-5 |
|
KHC-C2 |
Φ45-Φ57mm |
2.2 |
4﹟Конус Морзе |
7-9 |
Примечание:
* Стандартная длина резцов — 3 мм. Резцы другой длины поставляются по запросу — обратитесь к нашим инженерам по продажам.
** Для труб малого диаметра см. канавочники KHC-B.
Применение и решение проблем
Частые вопросы
Что такое Канавочник KHC-C?
Канавочник KHC-C входит в линейку Торцовка, снятие фаски и проточка канавок компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.
Как получить предложение или помощь в подборе Канавочник KHC-C?
Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.
Можете прислать каталог и прайс-лист?
Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
