تسوية نهايات الأنابيب وشطفها وتحزيزها

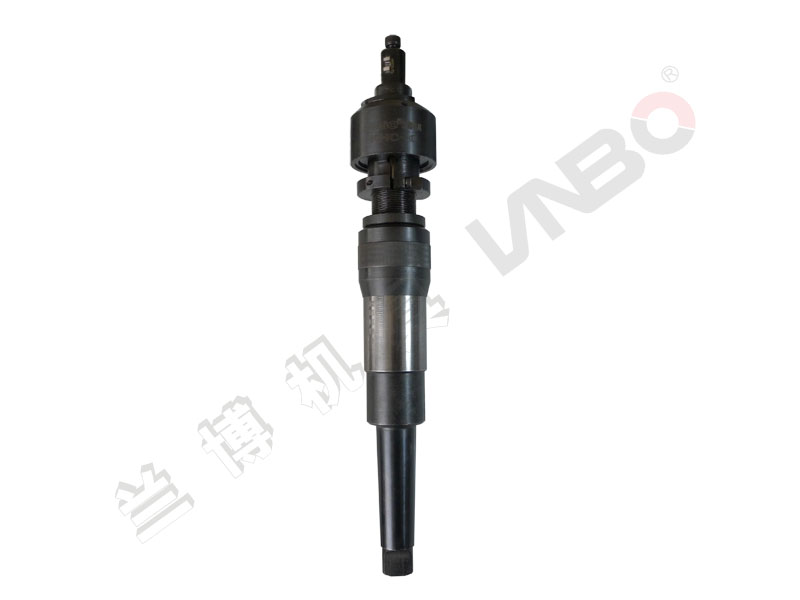

أداة تحزيز ثقوب لوح الأنابيب KHC-C (Grooving Tool)
أداة تحزيز لثقوب الأنابيب الكبيرة، تُستخدم قبل التوسيع.
القطر الخارجي للأنبوبφ25–φ57 mm
الحز2.5 mm
الساقمخروط مورس رقم 4
المواصفات
| الطراز | ثقب الأنبوب (mm) | الحز (mm) | الساق | أقصى عمق للحز (mm) | الوزن (kg) |
|---|---|---|---|---|---|
| KHC-A1 | φ12–φ25 | 3-6-3 | سداسي | 2 | 1–1.2 |
| KHC-A2 | φ12–φ25 | 3-6-3 | مخروط مورس رقم 2 | 2 | 1.2–1.5 |
| KHC-B1 | φ16–φ25 | 3-6-3 | مخروط مورس رقم 3 | 2.5 | 2–3 |
| KHC-B2 | φ25–φ32 | 3-6-3 | مخروط مورس رقم 4 | 2.5 | 2–3 |
| KHC-C1 | φ25–φ45 | 3-6-3 | مخروط مورس رقم 4 | 2.5 | 4–5 |
| KHC-C2 | φ45–φ57 | 3-6-3 | مخروط مورس رقم 4 | 2.5 | 7–9 |
نمط الحزوز 3-6-3 mm؛ ويمكن تصنيعه أيضاً وفق GB151 أو وفق تصميمكم.
| القطر الخارجي للأنبوب | φ25–φ57 mm |
|---|---|
| الحز | 2.5 mm |
| الساق | مخروط مورس رقم 4 |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
التطبيقات والمزايا:
يمكن استخدام أدوات التحزيز من سلسلة KHC (Grooving Tools)، المعروفة أيضاً بأدوات التسنين (Serrating Tools)، يدوياً لتنظيف الحزوز الموجودة، أو تركيبها على معدات التفريز أو الثقب لتصنيع ألواح الأنابيب لدى الشركات المصنّعة للمعدات الأصلية (OEM).
يُستخدم تحزيز ألواح الأنابيب قبل التوسيع على نطاق واسع في المبادلات الحرارية والمكثفات وأسطوانات الغلايات (Boiler Drums)؛ إذ تُحسّن هذه التقنية متانة الوصلة بين الأنابيب وألواح الأنابيب تحسيناً كبيراً. وتتيح كل أداة تحزيز من سلسلة KHC للمستخدم ضبط عمق الحز وموضعه داخل ثقب لوح الأنابيب.
تتميز KHC-C بتصميم ثنائي الشفرة؛ ويمكن تغيير لقمة التحزيز بسهولة لضمان استمرارية العمل.
【المواصفات】
|
الطراز |
ثقب الأنبوب |
التحزيز |
أقصى عمق للحز |
ساق التثبيت |
|
|
KHC-C1 |
Φ25-Φ45mm |
GB151-1999 أو حسب الطلب |
2.5 |
4﹟مخروط مورس (Morse Taper) |
4-5 |
|
KHC-C2 |
Φ45-Φ57mm |
2.2 |
4﹟مخروط مورس (Morse Taper) |
7-9 |
ملاحظة:
*طول اللقم القياسية 3mm. تتوفر أيضاً لقم بأطوال أخرى، يُرجى التواصل مع خبراء المبيعات الفنية لدينا.
** للأنابيب ذات الأقطار الصغيرة، يُرجى الاطلاع على أدوات التحزيز KHC-B لدينا.
التطبيقات وحل المشكلات
الأسئلة الشائعة
ما هو أداة تحزيز ثقوب لوح الأنابيب KHC-C (Grooving Tool)؟
أداة تحزيز ثقوب لوح الأنابيب KHC-C (Grooving Tool) من مجموعة تسوية نهايات الأنابيب وشطفها وتحزيزها لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار أداة تحزيز ثقوب لوح الأنابيب KHC-C (Grooving Tool)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
