Торцовка, снятие фаски и проточка канавок

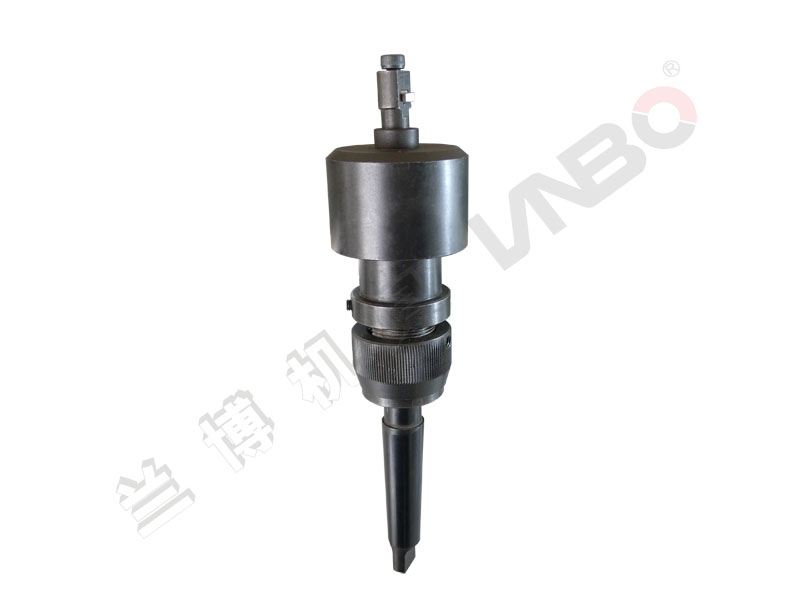

Канавочник KHC-A

Канавочник: прорезает канавки в отверстиях трубной решетки перед развальцовкой для повышения прочности соединения.

Наружный диаметр трубыφ12–φ25 mm

Канавка2 мм, по GB151-1999 или требованиям проекта

ХвостовикШестигранник / конус Морзе № 2

Напишите нам Позвонить

Поставщик: Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.

Телефон: +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767

Обновлено: 2026-10-21

Характеристики

Модель	Отверстие трубной решетки (мм)	Канавка (мм)	Хвостовик	Макс. глубина канавки (мм)	Масса (кг)
KHC-A1	φ12–φ25	3-6-3	Hex	2	1–1.2
KHC-A2	φ12–φ25	3-6-3	Конус Морзе № 2	2	1.2–1.5
KHC-B1	φ16–φ25	3-6-3	Конус Морзе № 3	2.5	2–3
KHC-B2	φ25–φ32	3-6-3	Конус Морзе № 4	2.5	2–3
KHC-C1	φ25–φ45	3-6-3	Конус Морзе № 4	2.5	4–5
KHC-C2	φ45–φ57	3-6-3	Конус Морзе № 4	2.5	7–9

Профиль канавок 3-6-3 мм; возможно изготовление по GB151 или по вашему проекту.

Наружный диаметр трубы	φ12–φ25 mm
Канавка	2 мм, по GB151-1999 или требованиям проекта
Хвостовик	Шестигранник / конус Морзе № 2

Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.

Описание

Применение и особенности:

Канавочники серии KHC можно применять вручную для зачистки существующих канавок или на фрезерном и сверлильном оборудовании при изготовлении трубных решеток.

Проточка канавок в отверстиях трубной решетки перед развальцовкой широко применяется в теплообменниках, конденсаторах и барабанах котлов и значительно повышает прочность соединения труб с трубной решеткой. Каждый канавочник серии KHC позволяет регулировать глубину и положение канавки в отверстии.

KHC-A имеет конструкцию с одним резцом; резец легко заменяется для непрерывной работы.

Технические характеристики:

Модель	Отверстие (mm)	Проточка канавок (mm)	Макс. глубина канавки (mm)	Хвостовой вал	Масса (kg)
KHC-A1	Φ12-Φ25mm	По GB151-1999 или по заказу	2	Шестигранник	1-1.2
KHC-A2	Φ12-Φ25mm	По GB151-1999 или по заказу	2	2﹟Конус Морзе	1.2-1.5

Примечание:

* Стандартная длина резцов — 3 мм. Резцы другой длины поставляются по запросу — обратитесь к нашим инженерам по продажам.

** Исполнение с двумя резцами — см. канавочники KHC-B.

*** Для труб большого диаметра см. канавочники KHC-C.

Применение и решение проблем

Течь вальцованных соединений после гидроиспытания: причины и устранениеТечи вальцованных соединений труб с трубной решеткой обычно связаны с недовальцовкой или перевальцовкой, состоянием отверстий или неподходящей вальцовкой. Найдите негерметичные соединения, подвальцуйте их, а поврежденные трубы замените.Нужны ли канавки в отверстиях трубной решетки? Как повысить прочность вальцованного соединенияНекоторые проекты и нормы требуют канавок в отверстиях трубной решетки для повышения прочности вальцованных соединений на вырыв.Изготовление теплообменников, сосудов под давлением и котловНовые линии и рост выпуска: сервоприводная развальцовка, двухголовочная развальцовка, автоматическая приварка труб к трубной решетке, роботизированная установка труб, а также канавочники и торцеватели.

Частые вопросы

Что такое Канавочник KHC-A?

Канавочник KHC-A входит в линейку Торцовка, снятие фаски и проточка канавок компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.

Как получить предложение или помощь в подборе Канавочник KHC-A?

Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.

Можете прислать каталог и прайс-лист?

Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
