تسوية نهايات الأنابيب وشطفها وتحزيزها

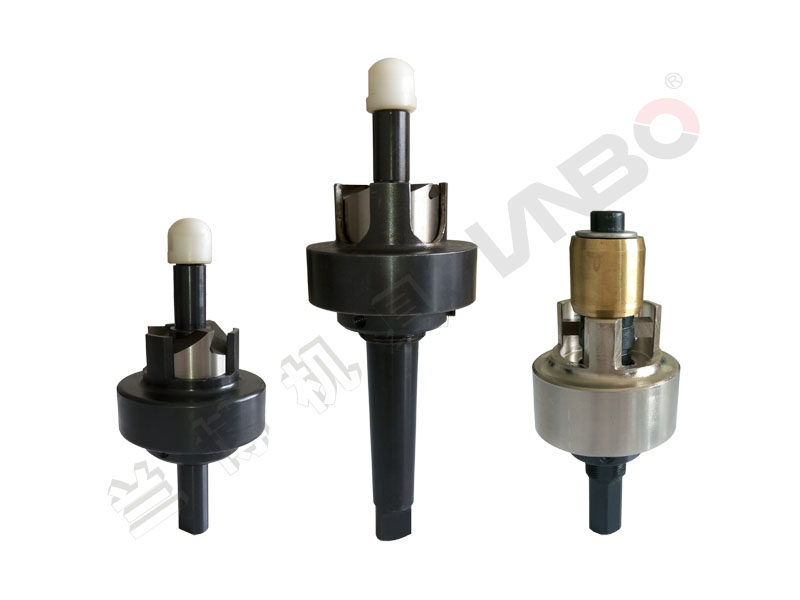

أدوات تسوية نهايات الأنابيب GXD-A / GXD-B (Tube End Facing Tools)
أداة تسوية نهايات الأنابيب (Facing Tool): بعد التوسيع، تُسوّي نهايات الأنابيب البارزة؛ وتحدد جلبة قابلة للضبط مقدار البروز المتبقي.
القطر الخارجي للأنبوبΦ12–Φ57 mm
سُمك جدار الأنبوب0.5–2.5 mm
مواد الأنابيبالنحاس، التيتانيوم، الفولاذ المقاوم للصدأ
المواصفات
| الطراز | أداة التسوية | القطر الخارجي للأنبوب (mm) | سُمك الجدار (mm) |
|---|---|---|---|
| GXD-A-12 | النوع A | 12 | 1 |
| GXD-A-14 | النوع A | 14 | 1 |
| GXD-A-15 | النوع A | 15 | 1 |
| GXD-A-16 | النوع A | 16 | 1 |
| GXD-A-19 | النوع A | 19 | 1.65 |
| GXD-A-19 | النوع A | 19 | 1 |
| GXD-A-19 | النوع A | 19 | 0.7 |
| GXD-A-20 | النوع A | 20 | 0.5/0.7 |
| GXD-A-22 | النوع A | 22 | 0.5 |
| GXD-A-25 | النوع A | 25 | 1 |
| GXD-A-28 | النوع A | 28 | 1.8 |
| GXD-A-28 | النوع A | 28 | 0.5/0.7 |
| GXD-A-32 | النوع A | 32 | 1 |
| GXD-A-38 | النوع A | 38 | 3 |
| GXD-B-7.9 | النوع B | 7.9 | 0.5 |
| GXD-B-9.5 | النوع B | 9.5 | 0.6 |
| GXD-B-10 | النوع B | 10 | 1 |
| GXD-B-12 | النوع B | 12 | 1 |
| GXD-A-16 | النوع B | 16 | 1.1 |
| GXD-A-16 | النوع B | 16 | 1 |
| GXD-A-16 | النوع B | 16 | 0.6 |
| GXD-A-19 | النوع B | 19 | 1 |
| GXD-A-22 | النوع B | 22 | 0.5/0.7 |
| GXD-A-25 | النوع B | 25 | 0.5/0.7 |
اختاروا الطراز وفقاً للقطر الخارجي للأنبوب وسُمك جداره. تتوفر مقاسات أخرى عند الطلب.
| القطر الخارجي للأنبوب | Φ12–Φ57 mm |
|---|---|
| سُمك جدار الأنبوب | 0.5–2.5 mm |
| مواد الأنابيب | النحاس، التيتانيوم، الفولاذ المقاوم للصدأ |
| مدى ضبط الجلبة | 20 mm |
| الوزن | 0.2–0.4 kg |
| الإدارة | أنابيب النحاس حتى Φ32: مثقاب قياسي 13 mm. التيتانيوم والفولاذ المقاوم للصدأ والفولاذ الكربوني: مثقاب كهربائي أو هوائي منخفض السرعة 200 rpm |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
التطبيقات والمزايا:
يمكن استخدام أدوات التسوية من سلسلة GXD لقطع البروزات القصيرة للأنابيب في المبادلات الحرارية والمكثفات ومبردات المياه (Chillers).
يتيح كلا الطرازين GXD-A وGXD-B للمستخدم ضبط الطوق للتحكم في مقدار البروز. وتستخدم أدوات تسوية نهايات الأنابيب لقم تسوية عالية السبائك مطلية بطلاء خاص لإطالة عمرها. ويمكن استبدال لقمة القطع بسهولة، وتتوفر قطع الغيار عند الطلب.
الرسوم التخطيطية:

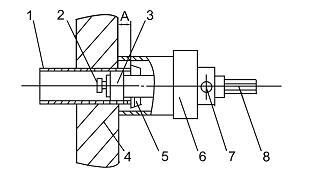

GXD-A
①الأنبوب②برغي برأس③جلبة تحديد الموضع
④لوح الأنابيب⑤لقمة القطع⑥الطوق
⑦برغي الضبط⑧وصلة إدارة سداسية

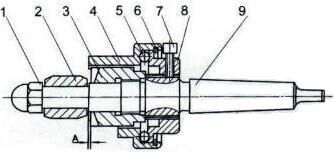

GXD-B
①الصامولة②جلبة تحديد الموضع③مُوسّع ثقوب ثلاثي الشفرات④الطوق
⑤كرة فولاذية⑥نابض التثبيت⑦برغي تحديد الموضع
⑧جلبة الضبط⑨عمود القاطع
المواصفات الفنية:
|
الطراز |
مادة الأنبوب |
القطر الخارجي للأنابيب المدعومة |
سُمك جدار الأنبوب (mm) |
الطول القابل للضبط (mm) |
الوزن (kg) |
|
GXD-A GXD-B |
النحاس، التيتانيوم، الفولاذ المقاوم للصدأ |
Φ12-Φ57 |
0.5-2.5 |
20 (قابل للضبط) |
0.2-0.4 |
ملاحظة:
1. تُركَّب على محرك كهربائي أو هوائي.
2. تناسب كل أداة تسوية قطراً داخلياً واحداً فقط للأنبوب، لذا يُرجى تحديد القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب عند الطلب.
التطبيقات وحل المشكلات
تفاوت نهايات الأنابيب بعد التوسيع: قطعها وتسويتها بمستوى واحديسبب تفاوت بروز الأنابيب بعد التوسيع مشكلات في لحام الأنابيب بلوح الأنابيب. اقطعوا الزائد بقاطع داخلي، ثم سوّوا النهايات.تصنيع المبادلات الحرارية وأوعية الضغط والغلاياتخطوط إنتاج جديدة وإنتاجية أعلى: توسيع الأنابيب بمحرك سيرفو، والتوسيع بالرأس المزدوج، واللحام الآلي للأنابيب بلوح الأنابيب، وتركيب الأنابيب بالروبوت، إضافة إلى أدوات التحزيز وتسوية النهايات.
الأسئلة الشائعة
ما هو أدوات تسوية نهايات الأنابيب GXD-A / GXD-B (Tube End Facing Tools)؟
أدوات تسوية نهايات الأنابيب GXD-A / GXD-B (Tube End Facing Tools) من مجموعة تسوية نهايات الأنابيب وشطفها وتحزيزها لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار أدوات تسوية نهايات الأنابيب GXD-A / GXD-B (Tube End Facing Tools)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
