Phay mặt đầu ống, vát mép & tạo rãnh

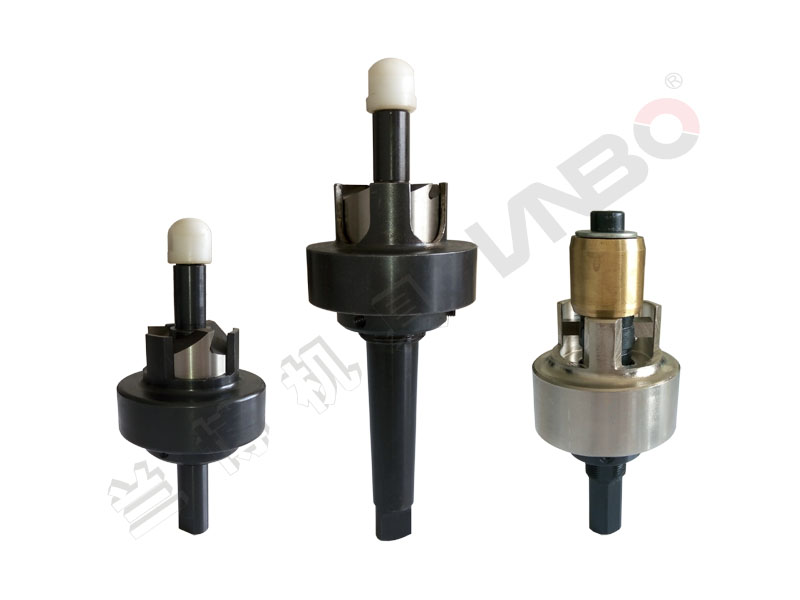

Dụng cụ phay mặt đầu ống GXD-A / GXD-B
Dụng cụ phay mặt đầu ống: sau khi nong, phay phẳng các đầu ống nhô ra; ống lót điều chỉnh được dùng để đặt phần nhô còn lại.
Đường kính ngoài ốngΦ12–Φ57 mm
Chiều dày thành ống0.5–2.5 mm
Vật liệu ốngĐồng, titan, thép không gỉ
Thông số kỹ thuật
| Model | Loại dụng cụ phay | Đường kính ngoài ống (mm) | Chiều dày thành (mm) |
|---|---|---|---|
| GXD-A-12 | Kiểu A | 12 | 1 |
| GXD-A-14 | Kiểu A | 14 | 1 |
| GXD-A-15 | Kiểu A | 15 | 1 |
| GXD-A-16 | Kiểu A | 16 | 1 |
| GXD-A-19 | Kiểu A | 19 | 1.65 |
| GXD-A-19 | Kiểu A | 19 | 1 |
| GXD-A-19 | Kiểu A | 19 | 0.7 |
| GXD-A-20 | Kiểu A | 20 | 0.5/0.7 |
| GXD-A-22 | Kiểu A | 22 | 0.5 |
| GXD-A-25 | Kiểu A | 25 | 1 |
| GXD-A-28 | Kiểu A | 28 | 1.8 |
| GXD-A-28 | Kiểu A | 28 | 0.5/0.7 |
| GXD-A-32 | Kiểu A | 32 | 1 |
| GXD-A-38 | Kiểu A | 38 | 3 |
| GXD-B-7.9 | Kiểu B | 7.9 | 0.5 |
| GXD-B-9.5 | Kiểu B | 9.5 | 0.6 |
| GXD-B-10 | Kiểu B | 10 | 1 |
| GXD-B-12 | Kiểu B | 12 | 1 |
| GXD-A-16 | Kiểu B | 16 | 1.1 |
| GXD-A-16 | Kiểu B | 16 | 1 |
| GXD-A-16 | Kiểu B | 16 | 0.6 |
| GXD-A-19 | Kiểu B | 19 | 1 |
| GXD-A-22 | Kiểu B | 22 | 0.5/0.7 |
| GXD-A-25 | Kiểu B | 25 | 0.5/0.7 |
Chọn model theo đường kính ngoài và chiều dày thành ống. Các cỡ khác theo yêu cầu.
| Đường kính ngoài ống | Φ12–Φ57 mm |
|---|---|
| Chiều dày thành ống | 0.5–2.5 mm |
| Vật liệu ống | Đồng, titan, thép không gỉ |
| Hành trình điều chỉnh ống lót | 20 mm |
| Khối lượng | 0.2–0.4 kg |
| Dẫn động | Ống đồng tới Φ32: máy khoan tiêu chuẩn 13 mm. Titan, thép không gỉ, thép cacbon: máy khoan điện hoặc khí nén tốc độ thấp 200 rpm |
Thông số có thể thay đổi mà không cần báo trước. Đầu nong ống, đầu kẹp rút ống và dao cắt được chế tạo theo kích thước ống – khi đặt hàng, Quý khách vui lòng cung cấp đường kính ngoài, chiều dày thành ống, chiều dày mặt sàng ống và vật liệu ống.
Mô tả
Ứng dụng và đặc điểm:
Dụng cụ phay mặt đầu ống dòng GXD dùng để cắt phần nhô ngắn của ống trong thiết bị trao đổi nhiệt, bình ngưng và chiller (máy làm lạnh nước).
Cả hai model GXD-A và GXD-B đều cho phép người dùng điều chỉnh vòng chặn để kiểm soát phần nhô của ống. Dụng cụ phay mặt đầu ống dùng lưỡi phay hợp kim cao có lớp phủ đặc biệt để tăng tuổi thọ. Lưỡi cắt dễ thay thế, phụ tùng được cung cấp theo yêu cầu.
Sơ đồ cấu tạo:

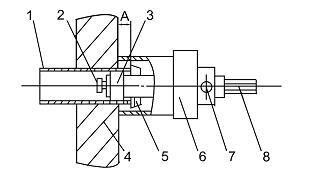

GXD-A
①Ống②Vít đầu trụ③Ống lót định vị
④Mặt sàng ống⑤Lưỡi cắt⑥Vòng chặn
⑦Vít điều chỉnh⑧Đầu truyền động lục giác

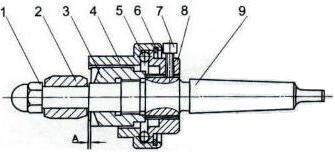

GXD-B
①Đai ốc②Ống lót định vị③Mũi doa 3 lưỡi④Vòng chặn
⑤Bi thép⑥Lò xo kẹp⑦Vít định vị
⑧Ống lót điều chỉnh⑨Trục dao
Thông số kỹ thuật:
|
Model |
Vật liệu ống |
Đường kính ngoài ống áp dụng |
Chiều dày thành ống (mm) |
Chiều dài điều chỉnh (mm) |
Khối lượng (kg) |
|
GXD-A GXD-B |
Đồng, Titan, Thép không gỉ |
Φ12-Φ57 |
0.5-2.5 |
20 (Điều chỉnh được) |
0.2-0.4 |
Lưu ý:
1. Lắp vào động cơ điện hoặc khí nén.
2. Mỗi dụng cụ phay mặt đầu ống chỉ phù hợp với một đường kính trong của ống, vì vậy khi đặt hàng vui lòng cung cấp đường kính ngoài ống, chiều dày thành ống và chiều dày mặt sàng ống.
Ứng dụng & xử lý sự cố
Đầu ống không đều sau khi nong: cắt và phay mặt đầu ống cho phẳngĐộ nhô đầu ống không đều sau khi nong gây khó khăn cho việc hàn ống với mặt sàng ống. Cắt phần thừa bằng dao cắt ống bên trong, sau đó phay mặt đầu ống.Chế tạo thiết bị trao đổi nhiệt, thiết bị chịu áp lực và lò hơiDây chuyền mới và nâng sản lượng: nong ống servo, nong hai đầu, hàn tự động ống với mặt sàng ống, robot lắp ống, cùng dụng cụ tạo rãnh và phay mặt đầu ống.
Câu hỏi thường gặp
Dụng cụ phay mặt đầu ống GXD-A / GXD-B là gì?
Dụng cụ phay mặt đầu ống GXD-A / GXD-B thuộc dòng sản phẩm Phay mặt đầu ống, vát mép & tạo rãnh của Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Sản phẩm dùng để lắp đặt, sửa chữa và bảo trì ống của thiết bị trao đổi nhiệt, bình ngưng và lò hơi tại nhà máy điện, nhà máy hóa dầu, hệ thống điều hòa không khí và lạnh (HVAC) và nhà máy khử mặn nước biển.
Làm thế nào để nhận báo giá hoặc tư vấn chọn Dụng cụ phay mặt đầu ống GXD-A / GXD-B?
Quý khách vui lòng gửi email tới Lanbo@hflanbo.com.cn hoặc gọi +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, kèm thông tin vật liệu ống, đường kính ngoài, chiều dày thành ống và ứng dụng. Kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp và gửi báo giá.
Tôi có thể nhận catalog và bảng giá không?
Có. Quý khách gửi email thông số ống, chúng tôi sẽ gửi catalog và báo giá cho các model phù hợp.
