Refrentado, biselado y ranurado de extremos
Refrentadores de extremos de tubo GXD-A / GXD-B

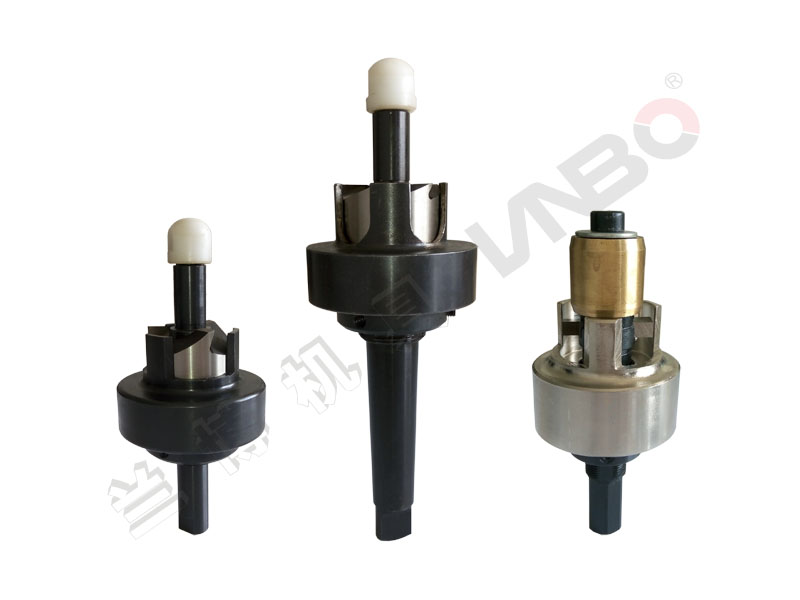

Refrentador de extremos de tubo: después de expandir, refrenta al ras los extremos salientes; un casquillo ajustable fija el saliente final.
DE del tuboΦ12–Φ57 mm
Pared del tubo0.5–2.5 mm
Materiales del tuboCobre, titanio, inoxidable
Especificaciones
| Modelo | Refrentador | DE del tubo (mm) | Pared (mm) |
|---|---|---|---|
| GXD-A-12 | Tipo A | 12 | 1 |
| GXD-A-14 | Tipo A | 14 | 1 |
| GXD-A-15 | Tipo A | 15 | 1 |
| GXD-A-16 | Tipo A | 16 | 1 |
| GXD-A-19 | Tipo A | 19 | 1.65 |
| GXD-A-19 | Tipo A | 19 | 1 |
| GXD-A-19 | Tipo A | 19 | 0.7 |
| GXD-A-20 | Tipo A | 20 | 0.5/0.7 |
| GXD-A-22 | Tipo A | 22 | 0.5 |
| GXD-A-25 | Tipo A | 25 | 1 |
| GXD-A-28 | Tipo A | 28 | 1.8 |
| GXD-A-28 | Tipo A | 28 | 0.5/0.7 |
| GXD-A-32 | Tipo A | 32 | 1 |
| GXD-A-38 | Tipo A | 38 | 3 |
| GXD-B-7.9 | Tipo B | 7.9 | 0.5 |
| GXD-B-9.5 | Tipo B | 9.5 | 0.6 |
| GXD-B-10 | Tipo B | 10 | 1 |
| GXD-B-12 | Tipo B | 12 | 1 |
| GXD-A-16 | Tipo B | 16 | 1.1 |
| GXD-A-16 | Tipo B | 16 | 1 |
| GXD-A-16 | Tipo B | 16 | 0.6 |
| GXD-A-19 | Tipo B | 19 | 1 |
| GXD-A-22 | Tipo B | 22 | 0.5/0.7 |
| GXD-A-25 | Tipo B | 25 | 0.5/0.7 |
Elija el modelo según el diámetro exterior y el espesor de pared del tubo. Otras medidas bajo pedido.
| DE del tubo | Φ12–Φ57 mm |
|---|---|
| Pared del tubo | 0.5–2.5 mm |
| Materiales del tubo | Cobre, titanio, inoxidable |
| Ajuste del casquillo | 20 mm |
| Peso | 0.2–0.4 kg |
| Accionamiento | Tubos de cobre hasta Φ32: taladro estándar de 13 mm. Titanio, inoxidable, acero al carbono: taladro eléctrico o neumático de baja velocidad, 200 rpm |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación y características:
Los refrentadores serie GXD recortan los salientes cortos de los tubos en intercambiadores de calor, condensadores y enfriadoras.
Los modelos GXD-A y GXD-B permiten ajustar el collarín para controlar el saliente. Llevan cuchillas de aleación con recubrimiento especial para mayor duración. La cuchilla se cambia fácilmente y hay repuestos disponibles.
Esquema:

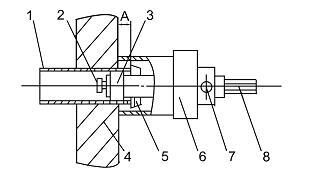

GXD-A
① Tubo ② Tornillo ③ Casquillo de posicionamiento
④ Placa tubular ⑤ Cuchilla ⑥ Collarín
⑦ Tornillo de ajuste ⑧ Accionamiento hexagonal

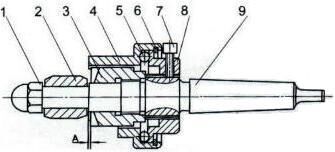

GXD-B
① Tuerca ② Casquillo de posicionamiento ③ Escariador de 3 filos ④ Collarín
⑤ Bola de acero ⑥ Muelle de fijación ⑦ Tornillo de posicionamiento
⑧ Casquillo de regulación ⑨ Eje portacuchilla
Especificaciones técnicas:
|
Modelo |
Material del tubo |
DE del tubo |
Espesor de pared del tubo (mm) |
Largo ajustable (mm) |
Peso (kg) |
|
GXD-A GXD-B |
Cobre, titanio, Acero inoxidable |
Φ12-Φ57 |
0.5-2.5 |
20 (ajustable) |
0.2-0.4 |
Nota:
1. Se acopla a motor eléctrico o neumático.
2. Cada refrentador sirve para un solo DI de tubo; al hacer el pedido indique DE y espesor de pared del tubo, y espesor de la placa tubular.
Aplicaciones y solución de problemas
Extremos de tubo desiguales después de expandir: recorte y refrentado al rasUn saliente desigual de los tubos después de expandir causa problemas en la soldadura tubo a placa tubular. Recorte el sobrante con un cortador interno y luego refrente los extremos.Fabricación de intercambiadores de calor, recipientes a presión y calderasLíneas nuevas y más producción: expansionado servo, expansionado de doble cabezal, soldadura automática tubo a placa tubular, entubado robotizado, ranuradores y refrentadores.
Preguntas frecuentes
¿Qué es Refrentadores de extremos de tubo GXD-A / GXD-B?
Refrentadores de extremos de tubo GXD-A / GXD-B forma parte de la gama Refrentado, biselado y ranurado de extremos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Refrentadores de extremos de tubo GXD-A / GXD-B?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
Productos relacionados
Solicitar cotización
Cuéntenos su aplicación y nuestros ingenieros le recomendarán la configuración adecuada para Refrentadores de extremos de tubo GXD-A / GXD-B. También puede escribir a Lanbo@hflanbo.com.cn.
