Refrentado, biselado y ranurado de extremos

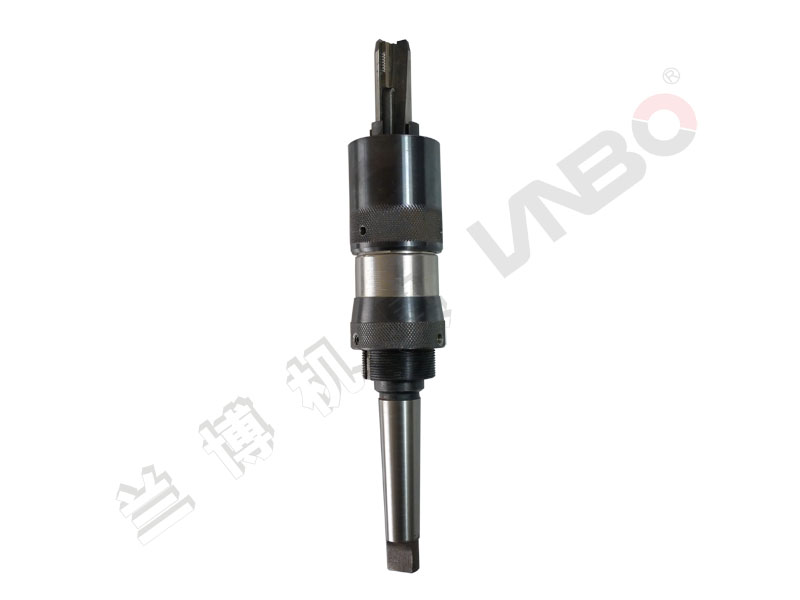

Ranurador KHC-B
Ranurador de doble cuchilla para orificios de placa tubular antes de expandir.
DE del tuboφ16–φ25 mm
Ranura2.5 mm
VástagoCono Morse n.º 3
Especificaciones
| Modelo | Agujero de tubo (mm) | Ranura (mm) | Vástago | Profundidad máx. de ranura (mm) | Peso (kg) |
|---|---|---|---|---|---|

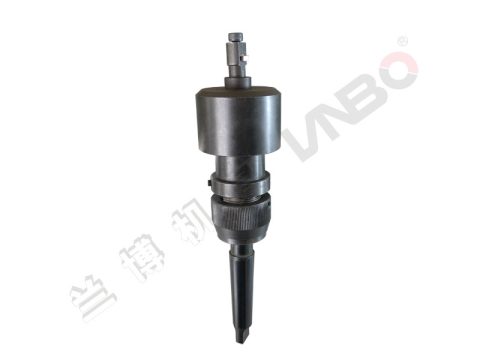

| KHC-A1 | φ12–φ25 | 3-6-3 | Hex | 2 | 1–1.2 |
| KHC-A2 | φ12–φ25 | 3-6-3 | Cono Morse n.º 2 | 2 | 1.2–1.5 |
| KHC-B1 | φ16–φ25 | 3-6-3 | Cono Morse n.º 3 | 2.5 | 2–3 |
| KHC-B2 | φ25–φ32 | 3-6-3 | Cono Morse n.º 4 | 2.5 | 2–3 |

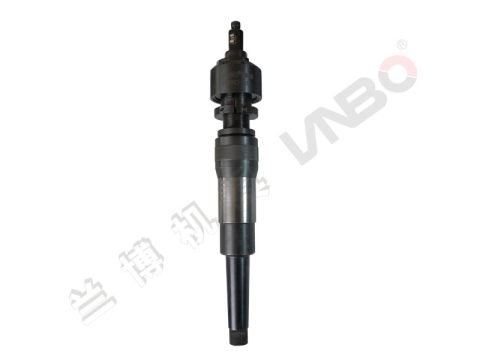

| KHC-C1 | φ25–φ45 | 3-6-3 | Cono Morse n.º 4 | 2.5 | 4–5 |
| KHC-C2 | φ45–φ57 | 3-6-3 | Cono Morse n.º 4 | 2.5 | 7–9 |
Ranurado 3-6-3 mm; también puede fabricarse según GB151 o su diseño.
| DE del tubo | φ16–φ25 mm |
|---|---|
| Ranura | 2.5 mm |
| Vástago | Cono Morse n.º 3 |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación y características:
Los ranuradores serie KHC se pueden usar a mano para limpiar ranuras existentes o montados en fresadoras o taladros para placas tubulares nuevas.
El ranurado de las placas tubulares antes de expandir se usa ampliamente en intercambiadores de calor, condensadores y domos de calderas, y mejora mucho la resistencia de la junta entre tubo y placa. Cada ranurador KHC permite ajustar la profundidad y la posición de la ranura en el orificio.
El KHC-B es de doble cuchilla; la cuchilla se cambia fácilmente para trabajar sin interrupciones.
Especificaciones técnicas:
|
Modelo |
Orificio del tubo |
Ranurado |
Profundidad máx. de ranura |
Vástago |
Peso |
|
KHC-B |
Φ16-Φ25mm |
GB151-1999 o a medida |
2.5 |
Cono Morse n.º 3 |
2-3 |
Nota:
Las cuchillas estándar son de 3 mm–6 mm–3 mm. Hay otras configuraciones; consúltenos.
Aplicaciones y solución de problemas
Preguntas frecuentes
¿Qué es Ranurador KHC-B?
Ranurador KHC-B forma parte de la gama Refrentado, biselado y ranurado de extremos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Ranurador KHC-B?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
Productos relacionados
Refrentado, biselado y ranurado de extremos

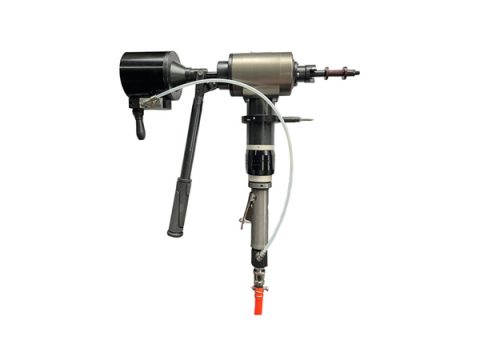

Refrentadora y biseladora de extremos de tubo GPK-38-1
Refrentado, biselado y ranurado de extremos

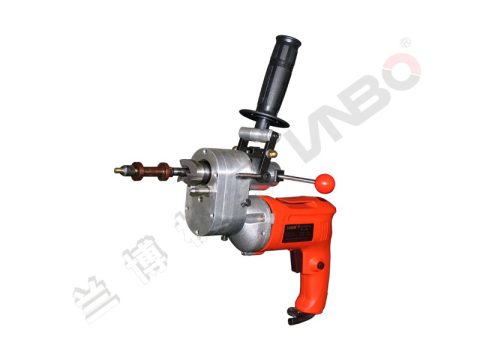

Refrentadora de extremos de tubo J1P-Z-1
