기술 사양
| 모델 | 튜브 홀 (mm) | 그루브 (mm) | 생크 | 최대 그루브 깊이 (mm) | 중량 (kg) |
|---|---|---|---|---|---|
| KHC-A1 | φ12–φ25 | 3-6-3 | 육각 | 2 | 1–1.2 |
| KHC-A2 | φ12–φ25 | 3-6-3 | 모스 테이퍼 No. 2 | 2 | 1.2–1.5 |
| KHC-B1 | φ16–φ25 | 3-6-3 | 모스 테이퍼 No. 3 | 2.5 | 2–3 |
| KHC-B2 | φ25–φ32 | 3-6-3 | 모스 테이퍼 No. 4 | 2.5 | 2–3 |
| KHC-C1 | φ25–φ45 | 3-6-3 | 모스 테이퍼 No. 4 | 2.5 | 4–5 |
| KHC-C2 | φ45–φ57 | 3-6-3 | 모스 테이퍼 No. 4 | 2.5 | 7–9 |
그루브 패턴 3-6-3 mm. GB151 또는 고객 설계에 맞춰 제작할 수도 있습니다.
| 튜브 외경 | φ16–φ25 mm |
|---|---|
| 그루브 | 2.5 mm |
| 생크 | 모스 테이퍼 No. 3 |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
용도 및 특징:
KHC 시리즈 그루빙 툴(Serrating Tool이라고도 함)은 수작업으로 기존 그루브를 정리하는 데 사용하거나, 신규 튜브시트 제작(OEM) 시 밀링 또는 드릴링 장비에 장착하여 사용할 수 있습니다.
확관 전 튜브시트 그루빙은 열교환기, 복수기, 보일러 드럼에 널리 적용되며, 튜브와 튜브시트 간 접합 강도를 크게 향상시킵니다. 모든 KHC 시리즈 그루빙 툴은 튜브시트 홀 내 그루브의 깊이와 위치를 조정할 수 있습니다.
KHC-B는 2날 구조이며, 그루빙 비트를 쉽게 교체할 수 있어 연속 작업이 가능합니다.
기술 사양:
|
모델 |
튜브 홀 |
그루브 |
최대 그루브 깊이 |
테일 샤프트 |
중량 |
|
KHC-B |
Φ16-Φ25mm |
GB151-1999 또는 주문 제작 |
2.5 |
3# 모스 테이퍼 |
2-3 |
참고:
표준 비트는 3mm-6mm-3mm입니다. 다른 비트 구성도 가능하니 당사에 문의하시기 바랍니다.
적용 분야와 문제 해결
자주 묻는 질문

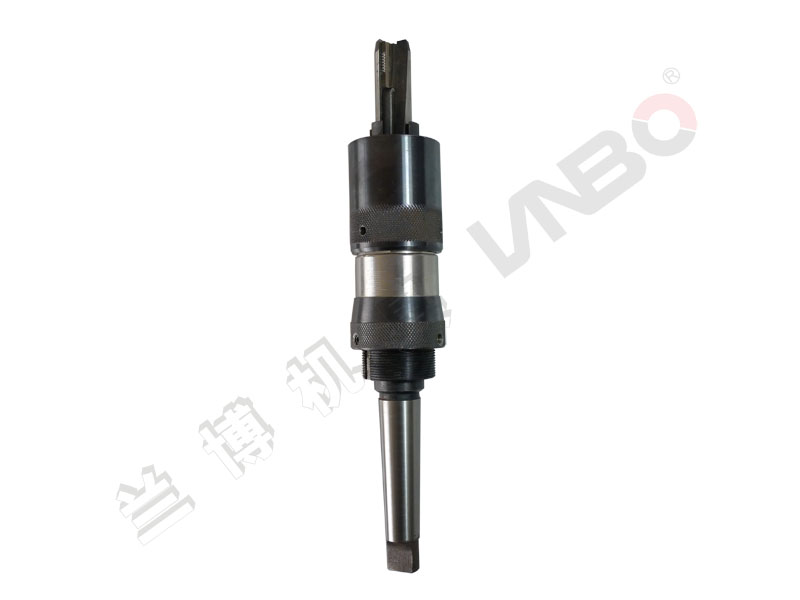

KHC-B 그루빙 툴은(는) 무엇입니까?
KHC-B 그루빙 툴은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 끝단 평면 가공·베벨링·그루빙 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
KHC-B 그루빙 툴 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
관련 제품
견적 문의
용도를 알려 주시면 당사 엔지니어가 알맞은 KHC-B 그루빙 툴 구성을 제안해 드립니다. 이메일(Lanbo@hflanbo.com.cn)로도 문의하실 수 있습니다.
