기술 사양
| 모델 | 페이싱 툴 | 튜브 외경 (mm) | 두께 (mm) |
|---|---|---|---|
| GXD-A-12 | A형 | 12 | 1 |
| GXD-A-14 | A형 | 14 | 1 |
| GXD-A-15 | A형 | 15 | 1 |
| GXD-A-16 | A형 | 16 | 1 |
| GXD-A-19 | A형 | 19 | 1.65 |
| GXD-A-19 | A형 | 19 | 1 |
| GXD-A-19 | A형 | 19 | 0.7 |
| GXD-A-20 | A형 | 20 | 0.5/0.7 |
| GXD-A-22 | A형 | 22 | 0.5 |
| GXD-A-25 | A형 | 25 | 1 |
| GXD-A-28 | A형 | 28 | 1.8 |
| GXD-A-28 | A형 | 28 | 0.5/0.7 |
| GXD-A-32 | A형 | 32 | 1 |
| GXD-A-38 | A형 | 38 | 3 |
| GXD-B-7.9 | B형 | 7.9 | 0.5 |
| GXD-B-9.5 | B형 | 9.5 | 0.6 |
| GXD-B-10 | B형 | 10 | 1 |
| GXD-B-12 | B형 | 12 | 1 |
| GXD-A-16 | B형 | 16 | 1.1 |
| GXD-A-16 | B형 | 16 | 1 |
| GXD-A-16 | B형 | 16 | 0.6 |
| GXD-A-19 | B형 | 19 | 1 |
| GXD-A-22 | B형 | 22 | 0.5/0.7 |
| GXD-A-25 | B형 | 25 | 0.5/0.7 |
튜브 외경과 두께에 따라 모델을 선택합니다. 기타 규격은 요청 시 제작합니다.
| 튜브 외경 | Φ12–Φ57 mm |
|---|---|
| 관 두께 | 0.5–2.5 mm |
| 튜브 재질 | 동, 티타늄, 스테인리스 |
| 슬리브 조정량 | 20 mm |
| 중량 | 0.2–0.4 kg |
| 구동 | Φ32 이하 동 튜브: 표준 13 mm 드릴. 티타늄, 스테인리스, 탄소강: 200 rpm 저속 전동 또는 에어 드릴 |
사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.
상세 설명
용도 및 특징:
GXD 시리즈 페이싱 툴은 열교환기, 복수기, 냉동기(칠러)에서 짧게 돌출된 튜브를 깎아 내는 데 사용할 수 있습니다.
GXD-A와 GXD-B 모델 모두 칼라를 조정하여 돌출 길이를 제어할 수 있습니다. 튜브 끝단 페이싱 툴에는 수명 향상을 위해 특수 코팅한 고합금 페이싱 비트를 사용합니다. 커터 비트는 쉽게 교체할 수 있으며, 예비 부품은 요청 시 제공합니다.
구조도:

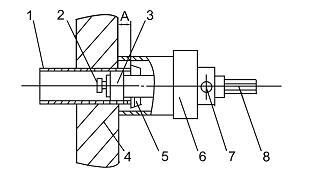

GXD-A
①튜브②캡 스크루③위치 결정 슬리브
④튜브시트⑤커터 비트⑥칼라
⑦조정 나사⑧육각 드라이브

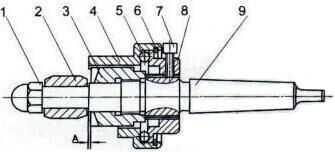

GXD-B
①너트②위치 결정 슬리브③3날 리머④칼라
⑤강구⑥클램프 스프링⑦위치 결정 나사
⑧조정 슬리브⑨커터 샤프트
기술 사양:
|
모델 |
튜브 재질 |
적용 튜브 외경 |
관 두께 (mm) |
조정 길이 (mm) |
중량 (kg) |
|
GXD-A GXD-B |
동, 티타늄, 스테인리스강 |
Φ12-Φ57 |
0.5-2.5 |
20 (조정 가능) |
0.2-0.4 |
참고:
1. 전동 또는 에어 모터에 장착하여 사용합니다.
2. 페이싱 툴 1개는 한 가지 튜브 내경에만 맞으므로, 주문 시 튜브 외경, 관 두께, 튜브시트 두께를 알려 주시기 바랍니다.
적용 분야와 문제 해결
자주 묻는 질문
GXD-A / GXD-B 튜브 끝단 페이싱 툴은(는) 무엇입니까?
GXD-A / GXD-B 튜브 끝단 페이싱 툴은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 끝단 평면 가공·베벨링·그루빙 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.
GXD-A / GXD-B 튜브 끝단 페이싱 툴 견적이나 선정 상담은 어떻게 받습니까?
튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.
카탈로그와 가격표를 받을 수 있습니까?
네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.
