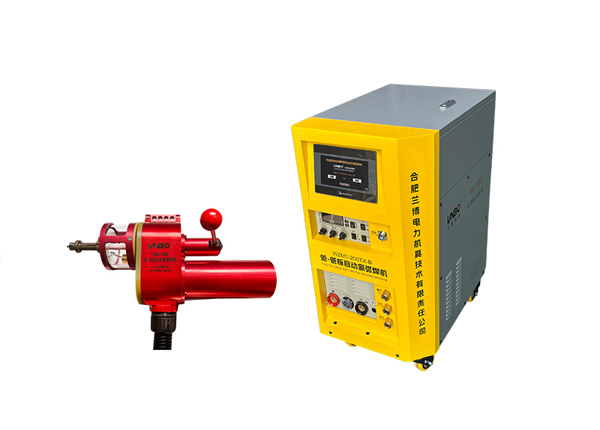

WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet)
Máy hàn orbital TIG xung hàn ống với mặt sàng ống: hàn không bù kim loại cho ống thành mỏng, không cần dây hàn phụ; một người có thể vận hành 2–3 máy.
Đường kính ngoài ốngφ12–φ51 mm
Chiều dày thành ống0.3–1.5 mm
Thời gian hàn18–40 s mỗi mối hàn (tùy kích thước ống)
Đặc điểm
- Hàn tự nóng chảy ống thành mỏng bằng thép không gỉ, titan và thép cacbon
- Điều chỉnh hoặc thay điện cực vonfram trong khoảng một phút
- Màn hình cảm ứng công nghiệp, tiếng Trung/tiếng Anh
- Bảo vệ mất khí: tự động ngắt và báo động
- Nguồn xung DC nghịch lưu IGBT Panasonic cho hồ quang ổn định
- Mỏ hàn làm mát bằng nước cho vận hành 24 giờ; cáp 10 m
Thông số kỹ thuật
| Đầu hàn | |
|---|---|
| Độ nhô đầu ống | 0–0.5 mm |
| Góc điện cực vonfram | 0°–15° |
| Làm mát | Làm mát bằng nước |
| Khí bảo vệ | Argon |
| Trọng lượng động cơ | 3 kg |
| Nguồn điện | 380 V AC ba pha |
| Đường kính ngoài ống | φ12–φ51 mm |
|---|---|
| Chiều dày thành ống | 0.3–1.5 mm |
| Thời gian hàn | 18–40 s mỗi mối hàn (tùy kích thước ống) |
Thông số có thể thay đổi mà không cần báo trước. Đầu nong ống, đầu kẹp rút ống và dao cắt được chế tạo theo kích thước ống – khi đặt hàng, Quý khách vui lòng cung cấp đường kính ngoài, chiều dày thành ống, chiều dày mặt sàng ống và vật liệu ống.
Mô tả
Ứng dụng và đặc điểm:
Đặc điểm nổi bật của máy hàn orbital TIG (hàn quỹ đạo) không bù kim loại, hàn ống với mặt sàng ống WZM1-200WTX-B.
Hàn TIG ống thành mỏng với mặt sàng ống, hàn tự nóng chảy không cần bộ cấp dây
Dùng cho ống thép không gỉ, titan và thép cacbon
Đầu hàn 3Kg (6.6lb), định vị bằng lõi nở, thao tác đơn giản, định vị chính xác
Dễ dàng điều chỉnh hoặc thay đầu điện cực vonfram
Đầu hàn làm mát bằng nước, thiết kế để hàn liên tục
Buồng khí kín hoàn toàn loại bỏ ôxy hóa, đảm bảo chất lượng mối hàn
Cáp dài 10m (30ft) cho bán kính làm việc lớn
Màn hình cảm ứng công nghiệp hoặc điều khiển từ xa, menu song ngữ tích hợp
Hồ quang ổn định với nguồn nghịch lưu DC dòng xung
Phần mềm điều khiển chuyên dụng
Hiệu năng tốt, đã thực hiện hàn hai triệu mối ống
Không cần đào tạo
Hàn hoàn toàn tự động
Một người có thể vận hành đồng thời 2-3 máy
Nguồn điện 380V 3 pha (có thể tùy chỉnh)
Bộ sản phẩm gồm:
Bộ chuyển đổi nguồn
Trạm điều khiển di động
Bộ điều khiển từ xa
Đầu hàn
Cáp tiếp địa 4 mét
Đồng hồ khí argon
Ống dẫn khí argon 3 mét
Bộ cân bằng
Chi tiết cách điện ×5
Khối nở đàn hồi ×5
Điện cực vonfram ×10
Bánh răng nhựa ×4
Nắp trước đầu hàn
Nắp sau đầu hàn
Bộ dụng cụ (gồm: bộ lục giác, mỏ lết 12*300mm, thước thép)
Vòng làm kín silicone
Sách hướng dẫn sử dụng
Thông số kỹ thuật:

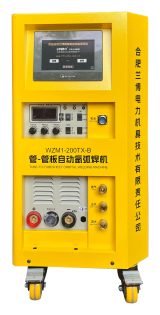

Thông số hộp điều khiển nguồn:
Nguồn hàn chính：Panasonic
Phương thức điều khiển：nghịch lưu IGBT
Nguồn điện：AC380V 3 pha
Phạm vi dao động điện áp vào cho phép: ±10%
Công suất đầu vào: 7.5KVA / 4.5KW
Tần số: 50/60HZ
Dòng điện định mức: 5－200A
Điện áp hàn định mức: 10.2－18V
Điện áp không tải tối đa: 107V
Dải dòng điện tắt hồ quang: 5 – 200A
Hệ số tải định mức: 20%
Thời gian cấp khí trước: 0.2s
Thời gian dừng: 5s
Phương thức mồi hồ quang: cao tần
Cấp bảo vệ vỏ: IP21S
Cấp cách điện: H
Phương thức làm mát: nguồn hàn chính: làm mát cưỡng bức
Đầu nối ống khí/nước: khớp nối nhanh
Kích thước: hộp điều khiển: 840mm×430mm×670mm；
Trọng lượng: 95kg
Thông số đầu hàn:
• Dải đường kính ống: ø12~ø51mm
• Chiều dày thành ống: 0.3~1.5mm
• Chiều dài đầu ống nhô ra: 0~0.5mm
• Tốc độ hàn: cài đặt theo đường kính ống (khuyến nghị 18~40s mỗi ống）
• Điều chỉnh góc điện cực vonfram: 0°～15°
• Khí bảo vệ: argon
• Phương thức làm mát: làm mát cưỡng bức bằng nước
• Trọng lượng đầu hàn: 3kg
Phụ tùng & vật tư tiêu hao
Ứng dụng & xử lý sự cố
Thay ống bình ngưng khi thời gian dừng tổ máy eo hẹpVới thời gian dừng tổ máy cố định, việc thay ống phải được lập kế hoạch trước: các công đoạn, số lượng dụng cụ và nhân lực. Cung cấp đồng thời dụng cụ và đội thi công giúp giảm thời gian chờ tại hiện trường.Tìm điểm rò nhỏ tại mối nối ống với mặt sàng ốngKhi thân ống vẫn tốt nhưng chỉ vài trong số hàng nghìn mối nối bị rò, việc tìm ra chúng rất mất thời gian. Máy kiểm tra rò rỉ mối nong chân không kiểm tra nhanh từng mối nối.Hàn ống với mặt sàng ống chậm hoặc chất lượng không đồng đềuMối hàn ống với mặt sàng ống hàn thủ công phụ thuộc vào thợ hàn và chậm khi có hàng nghìn mối. Máy hàn orbital TIG tự động hàn ống thành mỏng không cần kim loại bổ sung, và một người vận hành có thể điều khiển 2–3 máy.Trang bị dây chuyền sản xuất thiết bị trao đổi nhiệt: nong ống và hànNhà sản xuất cần mối nối đồng đều, năng suất cao và ít phụ thuộc vào thợ lành nghề. Hãy lựa chọn nong servo, nong hai đầu, hàn tự động và robot phù hợp với sản phẩm và sản lượng của Quý khách.Bình ngưng nhà máy điện: thay ống và lắp mớiThay ống, sửa chữa khẩn cấp và lắp ống cho tổ máy mới đối với bình ngưng kiểu bề mặt: dụng cụ rút ống, cắt ống, nong ống, hàn và kiểm tra rò rỉ, cùng đội thi công hiện trường.Chế tạo thiết bị trao đổi nhiệt, thiết bị chịu áp lực và lò hơiDây chuyền mới và nâng sản lượng: nong ống servo, nong hai đầu, hàn tự động ống với mặt sàng ống, robot lắp ống, cùng dụng cụ tạo rãnh và phay mặt đầu ống.Thiết bị bay hơi khử mặn nước biểnLắp ống, nong ống và hàn đầu ống cho ống titan và ống đồng trong thiết bị bay hơi khử mặn nước biển.
Câu hỏi thường gặp
WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet) là gì?
WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet) thuộc dòng sản phẩm Máy hàn orbital TIG tự động của Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Sản phẩm dùng để lắp đặt, sửa chữa và bảo trì ống của thiết bị trao đổi nhiệt, bình ngưng và lò hơi tại nhà máy điện, nhà máy hóa dầu, hệ thống điều hòa không khí và lạnh (HVAC) và nhà máy khử mặn nước biển.
Làm thế nào để nhận báo giá hoặc tư vấn chọn WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet)?
Quý khách vui lòng gửi email tới Lanbo@hflanbo.com.cn hoặc gọi +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, kèm thông tin vật liệu ống, đường kính ngoài, chiều dày thành ống và ứng dụng. Kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp và gửi báo giá.
Tôi có thể nhận catalog và bảng giá không?
Có. Quý khách gửi email thông số ống, chúng tôi sẽ gửi catalog và báo giá cho các model phù hợp.
Yêu cầu báo giá
Quý khách cho chúng tôi biết ứng dụng, kỹ sư của chúng tôi sẽ đề xuất cấu hình WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet) phù hợp. Quý khách cũng có thể gửi email tới Lanbo@hflanbo.com.cn.
