Trang bị dây chuyền sản xuất thiết bị trao đổi nhiệt: nong ống và hàn
Nhà sản xuất cần mối nối đồng đều, năng suất cao và ít phụ thuộc vào thợ lành nghề. Hãy lựa chọn nong servo, nong hai đầu, hàn tự động và robot phù hợp với sản phẩm và sản lượng của Quý khách.
Nguyên nhân thường gặp
- Nong thủ công không đồng đều và không có dữ liệu cho công tác kiểm tra
- Sản lượng bị giới hạn bởi số thợ vận hành lành nghề
Cách chẩn đoán
- Thống kê số mối nối mỗi năm, vật liệu và kích thước ống, thời hạn giao hàng
Cách khắc phục
- Nong ống: hệ thống nong ống servo SR; với sản lượng lớn, máy nong servo kép SRD nong hai ống cùng lúc
- Mô-men xoắn cao, giảm sức lao động cho người vận hành: máy nong servo trục ống lồng XR hoặc tay cân bằng
- Hàn: máy hàn orbital TIG tự động WZM1-200B
- Tự động hóa: robot lắp ống 6 trục, tự tạo quỹ đạo từ bản vẽ CAD
- Chất lượng: hiệu chuẩn định kỳ bằng máy kiểm tra mô-men xoắn động TQM
Thông tin cần gửi cho chúng tôi
- Loại sản phẩm, vật liệu và kích thước ống, sản lượng hằng năm
- Thiết bị và nhân lực hiện có
Quý khách gửi mẫu ống và mặt sàng ống để nong thử trước khi quyết định.
Câu hỏi thường gặp
Nhà sản xuất thiết bị trao đổi nhiệt nên chọn thiết bị nong ống như thế nào?
Nong ống servo khi yêu cầu độ đồng đều và dữ liệu; máy nong servo kép cho sản lượng lớn; máy hàn tự động và robot để nâng cao năng suất.
Sản phẩm
Dụng cụ cho công việc này
Hệ thống nong ống servo
Hệ thống nong ống servo dòng SR
- Phạm vi mô-men xoắn: 0.2–77.9 N·m / 0.1–57.5 ft·lbf (tùy động cơ)
- Đường kính ngoài ống: 6.35–38.1 mm
- Nguồn điện: 200–240 V một pha
Hệ thống nong ống servo

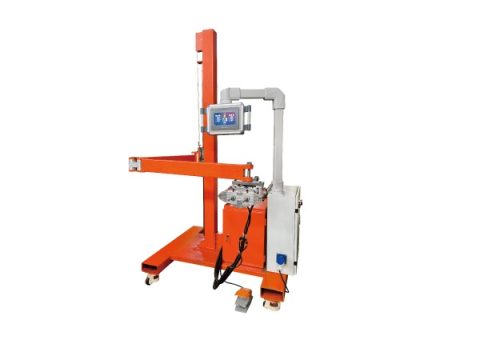

Hệ thống nong ống servo hai động cơ SRD
- Phạm vi mô-men xoắn: 0.4–77.9 N·m / 0.3–57.5 ft·lbf
- Vùng làm việc: 1500 × 1800 mm
- Đường kính ngoài ống: 6.35–38.1 mm
Hệ thống nong ống servo
Dòng XR – Máy nong ống servo mô-men xoắn lớn có trục ống lồng
- Dải mô-men xoắn: 5–300 N·m / 3.7–221 ft·lbf
- Phạm vi làm việc: 1000 × 1000 mm
- Đường kính ngoài ống: φ12.7–φ101.6 mm
Máy hàn orbital TIG tự động
WZM1-200B – Máy hàn orbital TIG tự động ống với mặt sàng ống (tube-to-tubesheet)
- Đường kính ngoài ống: φ12–φ51 mm
- Chiều dày thành ống: 0.3–1.5 mm
- Thời gian hàn: 18–40 s mỗi mối hàn (tùy kích thước ống)
Phụ kiện & dụng cụ đo nong ống

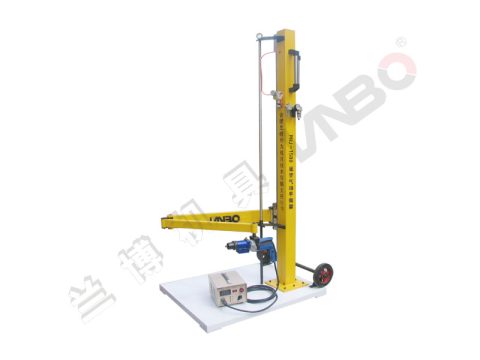

Giá cân bằng khí nén PHJ-1500
- Hành trình: 1500 mm trên mỗi trục X / Y / Z
- Khả năng chịu mô-men phản lực: 150 N·m / 111 ft·lbf
- Áp suất khí: 0.6 MPa
Phụ kiện & dụng cụ đo nong ống

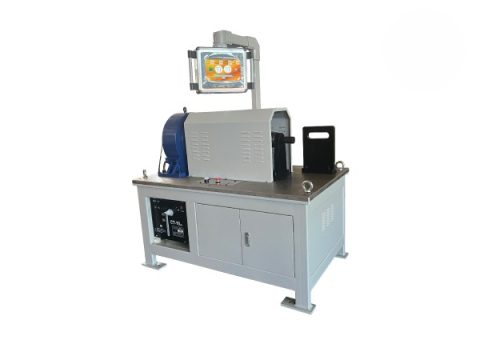

Máy kiểm tra mô-men xoắn động tốc độ cao dòng TQM
- Dải mô-men xoắn: 0.4–500 N·m / 0.3–369 ft·lbf (4 model)
- Hiển thị: Mô-men xoắn, tốc độ và công suất theo thời gian thực
- Giao diện: RS485, lưu dữ liệu trên máy tính
