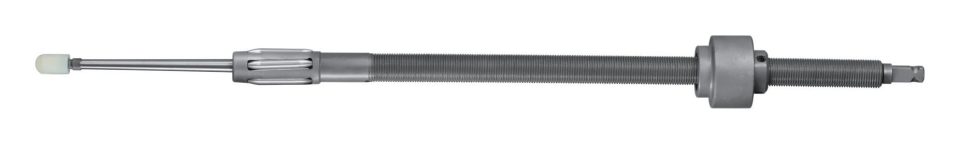

Đầu nong ống dòng H5

Thông số kỹ thuật

Đường kính ngoài ống (mm / in)	Chiều dày thành ống (mm)	Phạm vi nong D nhỏ nhất (mm)	Chiều dài con lăn M=38: D lớn nhất (mm)	Chiều dài con lăn M=38: chiều dài hiệu dụng A (mm)	Chiều dài con lăn M=38: mã model	Chiều dài con lăn M=57: D lớn nhất (mm)	Chiều dài con lăn M=57: chiều dài hiệu dụng A (mm)	Chiều dài con lăn M=57: mã model	Đầu vuông □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	30	H507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	22	H531	23.5	41	H531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	41	H532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	41	H536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	38	H538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	38	H540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	38	H542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	38	H544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	38	H550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	38	H552M	12.7 (1/2")

Thông số có thể thay đổi mà không cần báo trước. Đầu nong ống, đầu kẹp rút ống và dao cắt được chế tạo theo kích thước ống – khi đặt hàng, Quý khách vui lòng cung cấp đường kính ngoài, chiều dày thành ống, chiều dày mặt sàng ống và vật liệu ống.

Mô tả

Ứng dụng:

Đầu nong ống 5 con lăn tầm với dài dòng H5 của Lanbo được thiết kế để nong ống cho bình ngưng hơi nhà máy điện, thiết bị trao đổi nhiệt cao áp trong công nghiệp hóa chất và bộ làm mát bằng không khí kiểu quạt (fin fan). Đầu nong ống tầm với dài dòng H phù hợp cho nong nhiều bước, nong mặt sàng ống kép và nong tại tấm vách ngăn đối với ống thành mỏng.

Đặc điểm:

Nhờ vòng chặn có ren, đầu nong ống dòng H5 cho phép người dùng điều chỉnh chiều dài nong theo từng ứng dụng. Đầu nong ống dòng H5 dùng cho ống có đường kính từ 12.7mm đến 38.1mm, loại tầm với tiêu chuẩn với con lăn dài 38mm và 57mm.

Lưu ý: * Với đầu nong ống 3 con lăn tầm với dài, Quý khách vui lòng tham khảo đầu nong ống dòng H.

** Với ứng dụng cần tầm với ngắn, Quý khách vui lòng tham khảo dòng A5.

*** Đầu nối lục giác được cung cấp theo yêu cầu, Quý khách vui lòng liên hệ chuyên viên kinh doanh kỹ thuật của chúng tôi.

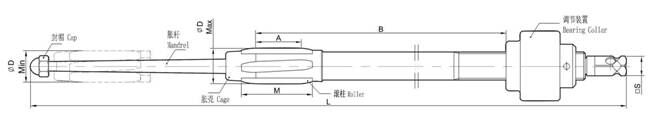

Bảng kích thước đầu nong ống (mm)

Kích thước ống		Phạm vi nongD							Đầu vuông □ S (inch)
Đường kính ngoài (inch)	Chiều dày thành ống	Nhỏ nhất	Chiều dài con lăn M=38(1-1/2")			Chiều dài con lăn M=57(2-1/2")
			Lớn nhất	Chiều dài hiệu dụng A	Mã sản phẩm	Lớn nhất	Chiều dài hiệu dụng A	Mã sản phẩm
12.7(1/2")	0.51	11.5	13.3	30	H507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		H509
	1.24
	1.07	13.1	14.9	27	H511
	0.89
	0.81	13.9	16.0		H513	15.7	46	H513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		H515	16.5		H515M
	1.47
	1.24	15.5	17.8		H517	17.5		H517M
	1.07
	0.89	16.3	18.7		H519	18.3		H519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		H521	19.1		H521M
	1.83
	1.65	17.9	20.5	24	H523	20.1	43	H523M
	1.47
	1.24	18.7	21.5		H525	21.1		H525M
	1.07	19.5	22.3		H527	21.9		H527M
	0.89
25.4 (1")	2.77	18.7	21.5		H525	21.1		H525M
	2.41	19.5	22.3		H527	21.9		H527M
	2.11	20.2	23.2	22	H529	22.7	41	H529M
	1.83
	1.65	21.0	24.0		H531	23.5		H531M
	1.47	21.4	－	－	－	24.1		H532M	12.7 (1/2")
	1.24	22.2				24.9		H534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		H536M
	3.05	23.8				26.9	38	H538M
	2.77	24.6				27.6		H540M
	2.41	25.4				28.6		H542M
	2.11	26.2				29.4		H544M
	1.83	27.0				30.4		H546M
	1.65
	1.47	27.8				31.2		H548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		H550M
	3.40	29.4				33.2		H552M

Ứng dụng & xử lý sự cố

Nong ống titan bình ngưng: những điểm cần lưu ýỐng titan thành mỏng dễ bị nong quá và đàn hồi trở lại nhiều hơn ống đồng. Yếu tố quyết định là mô-men xoắn ổn định, chiều dài nong phù hợp, lỗ mặt sàng sạch và dữ liệu nong đầy đủ.Nong tại mặt sàng ống trung gian, mặt sàng ống kép và mặt sàng ống dàyNong tại mặt sàng ống trung gian hoặc tấm đỡ ống, hoặc nong xuyên qua mặt sàng ống dày, cần dùng đầu nong ống tầm với dài.Cách chọn đầu nong ống: các thông số ống chúng tôi cầnĐầu nong ống được chọn theo đường kính trong của ống, chiều dày mặt sàng ống và kiểu mối nong. Chỉ khi có đủ thông số ống mới chọn đúng kích thước ngay từ lần đầu.

Câu hỏi thường gặp

Đầu nong ống dòng H5 là gì?

Đầu nong ống dòng H5 thuộc dòng sản phẩm Đầu nong ống của Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Sản phẩm dùng để lắp đặt, sửa chữa và bảo trì ống của thiết bị trao đổi nhiệt, bình ngưng và lò hơi tại nhà máy điện, nhà máy hóa dầu, hệ thống điều hòa không khí và lạnh (HVAC) và nhà máy khử mặn nước biển.

Làm thế nào để nhận báo giá hoặc tư vấn chọn Đầu nong ống dòng H5?

Quý khách vui lòng gửi email tới Lanbo@hflanbo.com.cn hoặc gọi +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, kèm thông tin vật liệu ống, đường kính ngoài, chiều dày thành ống và ứng dụng. Kỹ sư của chúng tôi sẽ đề xuất cấu hình phù hợp và gửi báo giá.

Tôi có thể nhận catalog và bảng giá không?

Có. Quý khách gửi email thông số ống, chúng tôi sẽ gửi catalog và báo giá cho các model phù hợp.
