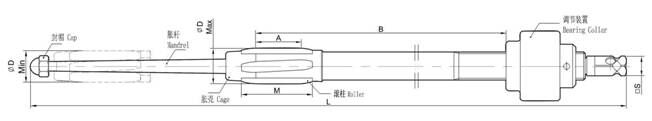

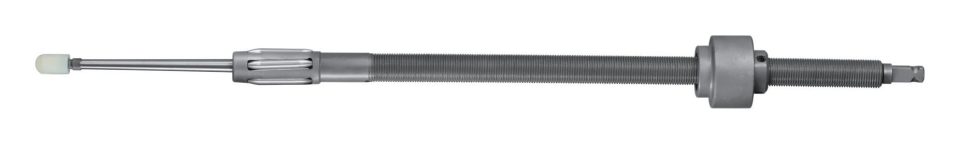

موسّع أنابيب من سلسلة H5 (H5 Series Expander)

المواصفات

القطر الخارجي للأنبوب (mm / in)	سُمك الجدار (mm)	نطاق التوسيع D الأدنى (mm)	طول البكرات M=38: D الأقصى (mm)	طول البكرات M=38: الطول الفعال A (mm)	طول البكرات M=38: الطراز	طول البكرات M=57: D الأقصى (mm)	طول البكرات M=57: الطول الفعال A (mm)	طول البكرات M=57: الطراز	مربع الإدارة □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	30	H507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	22	H531	23.5	41	H531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	41	H532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	41	H536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	38	H538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	38	H540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	38	H542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	38	H544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	38	H550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	38	H552M	12.7 (1/2")

المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.

الوصف

الاستخدامات:

صُممت موسّعات الأنابيب خماسية البكرات طويلة المدى من سلسلة H5 (5-Roll Tube Expanders) من Lanbo لتوسيع أنابيب مكثفات البخار في محطات توليد الكهرباء، والمبادلات الحرارية عالية الضغط في المعالجة الكيميائية، والمبردات الهوائية ذات الزعانف (Fin Fan Coolers). وموسّعات الأنابيب طويلة المدى من سلسلة H مثالية للتوسيع متعدد المراحل، وللتوسيع عند ألواح الأنابيب المزدوجة وحواجز التوجيه (Baffles) في الأنابيب رقيقة الجدار.

المزايا:

بفضل أطواقها الملولبة، تتيح موسّعات سلسلة H5 للمستخدمين ضبط طول التوسيع بحسب الاستخدام. وتتوفر موسّعات سلسلة H5 لأنابيب بأقطار من 12.7mm إلى 38.1mm، وبمدى قياسي مع بكرات بطول 38mm و57mm.

ملاحظة: * للموسّعات طويلة المدى ثلاثية البكرات، يرجى الرجوع إلى موسّعات الأنابيب من سلسلة H.

** للاستخدامات التي تتطلب مدى قصيراً، يرجى الاطلاع على سلسلة A5.

*** تتوفر وصلة سداسية عند الطلب، يرجى التواصل مع خبراء المبيعات الفنية لدينا.

موسّع أنابيب من سلسلة H5 (H5 Series Expander)

جدول مقاسات الموسّعات(mm)

مقاس الأنبوب		نطاق التوسيعD							مربع الإدارة □ S (In)
القطر الخارجي (In)	جدار الأنبوب	الأدنى	طول البكرات M=38(1-1/2")			طول البكرات M=57(2-1/2")
			الأقصى	الطول الفعال A	رقم القطعة	الأقصى	الطول الفعال A	رقم القطعة
12.7(1/2")	0.51	11.5	13.3	30	H507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		H509
	1.24
	1.07	13.1	14.9	27	H511
	0.89
	0.81	13.9	16.0		H513	15.7	46	H513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		H515	16.5		H515M
	1.47
	1.24	15.5	17.8		H517	17.5		H517M
	1.07
	0.89	16.3	18.7		H519	18.3		H519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		H521	19.1		H521M
	1.83
	1.65	17.9	20.5	24	H523	20.1	43	H523M
	1.47
	1.24	18.7	21.5		H525	21.1		H525M
	1.07	19.5	22.3		H527	21.9		H527M
	0.89
25.4 (1")	2.77	18.7	21.5		H525	21.1		H525M
	2.41	19.5	22.3		H527	21.9		H527M
	2.11	20.2	23.2	22	H529	22.7	41	H529M
	1.83
	1.65	21.0	24.0		H531	23.5		H531M
	1.47	21.4	－	－	－	24.1		H532M	12.7 (1/2")
	1.24	22.2				24.9		H534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		H536M
	3.05	23.8				26.9	38	H538M
	2.77	24.6				27.6		H540M
	2.41	25.4				28.6		H542M
	2.11	26.2				29.4		H544M
	1.83	27.0				30.4		H546M
	1.65
	1.47	27.8				31.2		H548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		H550M
	3.40	29.4				33.2		H552M

التطبيقات وحل المشكلات

توسيع أنابيب التيتانيوم في المكثفات: ما يجب الانتباه إليهأنابيب التيتانيوم الرقيقة الجدار معرّضة للتوسيع الزائد بسهولة، وارتدادها أكبر من أنابيب النحاس. والعوامل الحاسمة هي ثبات العزم، وطول التوسيع الصحيح، ونظافة ثقوب الأنابيب، والاحتفاظ بسجلات توسيع كاملة.التوسيع عند ألواح الأنابيب الوسيطة والمزدوجة والسميكةيتطلب التوسيع عند لوح أنابيب وسيط أو لوح دعم، أو عبر لوح أنابيب سميك، موسّعات ذات مدى طويل.كيفية اختيار موسّع الأنابيب: بيانات الأنابيب التي نحتاجهايُحدَّد مقاس الموسّع بحسب القطر الداخلي للأنبوب وسُمك لوح الأنابيب ونوع الوصلة. وبيانات الأنابيب الكاملة هي السبيل الوحيد للحصول على المقاس الصحيح من المرة الأولى.

الأسئلة الشائعة

ما هو موسّع أنابيب من سلسلة H5 (H5 Series Expander)؟

موسّع أنابيب من سلسلة H5 (H5 Series Expander) من مجموعة الموسّعات لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.

كيف أحصل على عرض سعر أو استشارة لاختيار موسّع أنابيب من سلسلة H5 (H5 Series Expander)؟

يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.

هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟

نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
