Expansor serie H5

Especificaciones

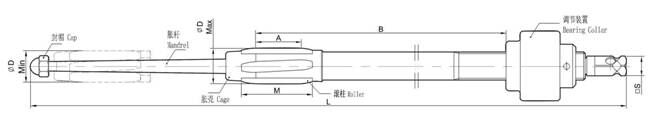

DE del tubo (mm / in)	Pared (mm)	Rango de expansionado D mín. (mm)	Rodillo M=38: D máx. (mm)	Rodillo M=38: longitud efectiva A (mm)	Rodillo M=38: modelo	Rodillo M=57: D máx. (mm)	Rodillo M=57: longitud efectiva A (mm)	Rodillo M=57: modelo	Cuadradillo □S (mm / in)
12.7(1/2")	0.51	11.5	13.3	30	H507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	22	H531	23.5	41	H531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	41	H532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	41	H536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	38	H538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	38	H540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	38	H542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	38	H544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	38	H550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	38	H552M	12.7 (1/2")

Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.

Descripción

Aplicación:

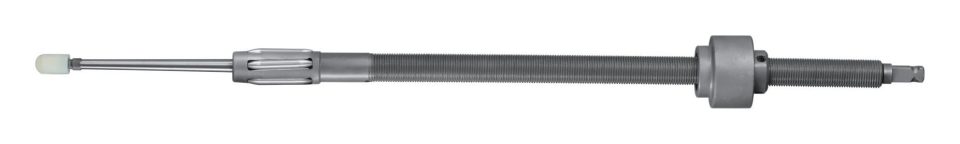

Los expansores de 5 rodillos de largo alcance serie H5 de Lanbo están diseñados para condensadores de vapor de centrales eléctricas, intercambiadores de calor de proceso químico de alta presión y enfriadores de aire. Son ideales para la expansión por pasos, en doble placa tubular y en placas deflectoras con tubos de pared delgada.

Características:

Con collarín roscado, los expansores serie H5 permiten ajustar la longitud de expansión según la aplicación. Disponibles para tubos de 12,7 a 38,1 mm de diámetro, en alcance estándar con rodillos de 38 y 57 mm.

Nota: * Para expansores de 3 rodillos de largo alcance, vea nuestra serie H.

** Para aplicaciones de alcance corto, vea nuestra serie A5.

*** Conector hexagonal disponible bajo pedido; consulte a nuestros técnicos comerciales.

Tabla de tamaños de expansores (mm)

Medida del tubo		Rango de expansiónD							Cuadradillo □ S (In)
OD (In)	Pared del tubo	Min.	Largo del rodillo M=38(1-1/2")			Largo del rodillo M=57(2-1/2")
			Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza
12.7(1/2")	0.51	11.5	13.3	30	H507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		H509
	1.24
	1.07	13.1	14.9	27	H511
	0.89
	0.81	13.9	16.0		H513	15.7	46	H513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		H515	16.5		H515M
	1.47
	1.24	15.5	17.8		H517	17.5		H517M
	1.07
	0.89	16.3	18.7		H519	18.3		H519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		H521	19.1		H521M
	1.83
	1.65	17.9	20.5	24	H523	20.1	43	H523M
	1.47
	1.24	18.7	21.5		H525	21.1		H525M
	1.07	19.5	22.3		H527	21.9		H527M
	0.89
25.4 (1")	2.77	18.7	21.5		H525	21.1		H525M
	2.41	19.5	22.3		H527	21.9		H527M
	2.11	20.2	23.2	22	H529	22.7	41	H529M
	1.83
	1.65	21.0	24.0		H531	23.5		H531M
	1.47	21.4	－	－	－	24.1		H532M	12.7 (1/2")
	1.24	22.2				24.9		H534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		H536M
	3.05	23.8				26.9	38	H538M
	2.77	24.6				27.6		H540M
	2.41	25.4				28.6		H542M
	2.11	26.2				29.4		H544M
	1.83	27.0				30.4		H546M
	1.65
	1.47	27.8				31.2		H548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		H550M
	3.40	29.4				33.2		H552M

Aplicaciones y solución de problemas

Expansión de tubos de titanio en condensadores: qué tener en cuentaLos tubos de titanio de pared delgada se sobreexpanden con facilidad y recuperan más que el cobre. Lo importante es un torque constante, la longitud expandida correcta, orificios limpios y un registro completo de expansiones.Expansión en placas tubulares intermedias, dobles y gruesasPara expandir en una placa intermedia o placa soporte, o a través de una placa gruesa, se necesitan expansores de largo alcance.Cómo elegir un expansor de tubos: los datos del tubo que necesitamosLos expansores se dimensionan según el DI del tubo, el espesor de la placa tubular y el tipo de junta. Solo con los datos completos del tubo se acierta con el tamaño a la primera.

Preguntas frecuentes

¿Qué es Expansor serie H5?

Expansor serie H5 forma parte de la gama Expansores de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.

¿Cómo obtengo una cotización o asesoría de selección para Expansor serie H5?

Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.

¿Pueden enviarme catálogo y lista de precios?

Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
