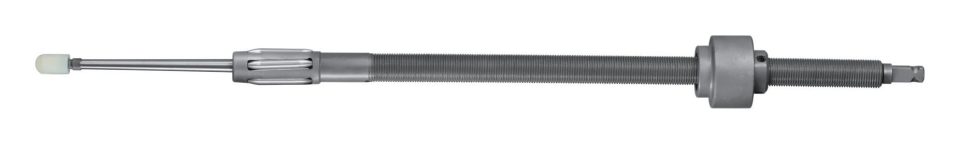

Вальцовки серии H5

Характеристики

Наружный диаметр трубы (мм / дюймы)	Стенка (мм)	Диапазон развальцовки D, мин. (мм)	Длина ролика M=38: макс. D (мм)	Длина ролика M=38: рабочая длина A (мм)	Длина ролика M=38: модель	Длина ролика M=57: макс. D (мм)	Длина ролика M=57: рабочая длина A (мм)	Длина ролика M=57: модель	Квадрат □S (мм / дюймы)
12.7(1/2")	0.51	11.5	13.3	30	H507	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.3	14.1	30	H509	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.1	14.9	27	H511	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.71	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
15.9 (5/8")	0.64	13.9	16.0	27	H513	15.7	46	H513M	9.5 (3/8")
19.0 (3/4")	1.65	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.47	14.7	16.8	27	H515	16.5	46	H515M	9.5 (3/8")
19.0 (3/4")	1.24	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	1.07	15.5	17.8	27	H517	17.5	46	H517M	9.5 (3/8")
19.0 (3/4")	0.89	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
19.0 (3/4")	0.81	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.41	16.3	18.7	27	H519	18.3	46	H519M	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.5	27	H521	19.1	46	H521M	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H523	20.1	43	H523M	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	24	H525	21.1	43	H525M	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	24	H527	21.9	43	H527M	9.5 (3/8")
25.4 (1")	2.11	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.83	20.2	23.2	22	H529	22.7	41	H529M	9.5 (3/8")
25.4 (1")	1.65	21.0	24.0	22	H531	23.5	41	H531M	9.5 (3/8")
25.4 (1")	1.47	21.4	–	–	–	24.1	41	H532M	12.7 (1/2")
25.4 (1")	1.24	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
25.4 (1")	1.07	22.2	–	–	–	24.9	41	H534M	12.7 (1/2")
31.8 (1-1/4")	3.40	23.0	–	–	–	25.9	41	H536M	12.7 (1/2")
31.8 (1-1/4")	3.05	23.8	–	–	–	26.9	38	H538M	12.7 (1/2")
31.8 (1-1/4")	2.77	24.6	–	–	–	27.6	38	H540M	12.7 (1/2")
31.8 (1-1/4")	2.41	25.4	–	–	–	28.6	38	H542M	12.7 (1/2")
31.8 (1-1/4")	2.11	26.2	–	–	–	29.4	38	H544M	12.7 (1/2")
31.8 (1-1/4")	1.83	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.65	27.0	–	–	–	30.4	38	H546M	12.7 (1/2")
31.8 (1-1/4")	1.47	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
31.8 (1-1/4")	1.24	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	4.19	27.8	–	–	–	31.2	38	H548M	12.7 (1/2")
38.1 (1-1/2")	3.76	28.6	–	–	–	32.0	38	H550M	12.7 (1/2")
38.1 (1-1/2")	3.40	29.4	–	–	–	33.2	38	H552M	12.7 (1/2")

Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.

Описание

Применение:

Удлиненные пятироликовые вальцовки Lanbo серии H5 разработаны для развальцовки труб паровых конденсаторов электростанций, теплообменников высокого давления химических производств и аппаратов воздушного охлаждения. Удлиненные вальцовки серии H идеальны для многоступенчатой развальцовки, развальцовки в двойных трубных решетках и перегородках тонкостенных труб.

Особенности:

Резьбовые упорные втулки позволяют регулировать длину развальцовки вальцовок серии H5 под задачу. Вальцовки серии H5 выпускаются для труб диаметром от 12,7 до 38,1 мм со стандартной длиной роликов 38 и 57 мм.

Примечание: * Удлиненные трехроликовые вальцовки — см. серию H.

** Для работы на малой глубине см. серию A5.

*** Шестигранный переходник поставляется по запросу — обратитесь к нашим инженерам по продажам.

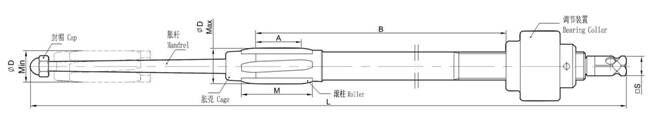

Таблица размеров вальцовок (мм)

Размер трубы		Диапазон развальцовкиD							Квадрат □ S (In)
OD (In)	Стенка трубы	Min.	Длина ролика M=38(1-1/2")			Длина ролика M=57(2-1/2")
			Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул
12.7(1/2")	0.51	11.5	13.3	30	H507	－	－	－	9.5 (3/8")
15.9 (5/8")	1.47	12.3	14.1		H509
	1.24
	1.07	13.1	14.9	27	H511
	0.89
	0.81	13.9	16.0		H513	15.7	46	H513M
	0.71
	0.64
19.0 (3/4")	1.65	14.7	16.8		H515	16.5		H515M
	1.47
	1.24	15.5	17.8		H517	17.5		H517M
	1.07
	0.89	16.3	18.7		H519	18.3		H519M
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.5		H521	19.1		H521M
	1.83
	1.65	17.9	20.5	24	H523	20.1	43	H523M
	1.47
	1.24	18.7	21.5		H525	21.1		H525M
	1.07	19.5	22.3		H527	21.9		H527M
	0.89
25.4 (1")	2.77	18.7	21.5		H525	21.1		H525M
	2.41	19.5	22.3		H527	21.9		H527M
	2.11	20.2	23.2	22	H529	22.7	41	H529M
	1.83
	1.65	21.0	24.0		H531	23.5		H531M
	1.47	21.4	－	－	－	24.1		H532M	12.7 (1/2")
	1.24	22.2				24.9		H534M
	1.07
31.8 (1-1/4")	3.40	23.0	－	－	－	25.9		H536M
	3.05	23.8				26.9	38	H538M
	2.77	24.6				27.6		H540M
	2.41	25.4				28.6		H542M
	2.11	26.2				29.4		H544M
	1.83	27.0				30.4		H546M
	1.65
	1.47	27.8				31.2		H548M
	1.24
38.1 (1-1/2")	4.19		－	－	－
	3.76	28.6				32.0		H550M
	3.40	29.4				33.2		H552M

Применение и решение проблем

Развальцовка титановых трубок конденсатора: на что обратить вниманиеТонкостенные титановые трубки легко перевальцевать, и они пружинят сильнее меди. Важны стабильный крутящий момент, правильная длина развальцовки, чистые отверстия и полные протоколы развальцовки.Развальцовка в промежуточных, двойных и толстых трубных решеткахДля развальцовки в промежуточной трубной решетке или опорной перегородке, а также через толстую трубную решетку нужны удлиненные вальцовки.Как подобрать вальцовку: какие данные о трубах нам нужныВальцовку подбирают по внутреннему диаметру трубы, толщине трубной решетки и типу соединения. Только полные данные о трубах позволяют подобрать размер с первого раза.

Частые вопросы

Что такое Вальцовки серии H5?

Вальцовки серии H5 входит в линейку Вальцовки компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.

Как получить предложение или помощь в подборе Вальцовки серии H5?

Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.

Можете прислать каталог и прайс-лист?

Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
