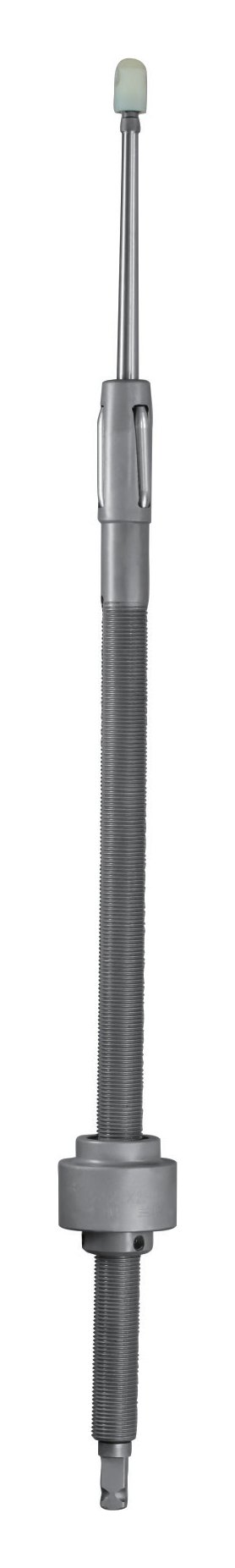

H 시리즈 튜브 확관기

기술 사양

튜브 외경 (mm / in)	두께 (mm)	확관 범위 D 최소 (mm)	롤러 길이 M=38: D 최대 (mm)	롤러 길이 M=38: 유효 길이 A (mm)	롤러 길이 M=38: 모델	롤러 길이 M=57: D 최대 (mm)	롤러 길이 M=57: 유효 길이 A (mm)	롤러 길이 M=57: 모델	롤러 길이 M=76: D 최대 (mm)	롤러 길이 M=76: 유효 길이 A (mm)	롤러 길이 M=76: 모델	사각 드라이브 □S (mm / in)
12.7 (1/2")	1.24	9.2	10.9	30	H001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	22	H031	23.4	41	H031M	22.9	60	H031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	19	H036	26.0	38	H036M	25.4	57	H036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	19	H038	26.8	38	H038M	26.2	57	H038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	19	H040	27.6	38	H040M	27.0	57	H040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	16	H044	29.6	35	H044M	29	54	H044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	16	H050	32	35	H050M	31.4	54	H050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	14	H052	33.3	33	H052M	32.6	52	H052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	14	H054	34.1	33	H054M	33.4	52	H054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	14	H056	34.9	33	H056M	34.2	52	H056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	14	H058	35.7	33	H058M	35	52	H058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	14	H060	36.5	33	H060M	35.7	52	H060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	30	H074M	51.6	49	H074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	30	H082M	64.3	49	H082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	25	H092M	80.9	44	H092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")

사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.

상세 설명

용도:

롱리치 H 시리즈 튜브 확관기는 발전소 증기 복수기, 고압 화학 공정용 열교환기, 핀팬 쿨러의 확관용으로 설계되었습니다. H 시리즈 롱리치 튜브 확관기는 다단 확관, 이중 튜브시트 및 배플(지지판) 확관에 적합합니다.

특징:

나사식 칼라를 적용하여 용도에 맞게 확관 길이를 조정할 수 있습니다. 당사 H 시리즈 튜브 확관기는 직경 12.7mm부터 76.2mm까지의 튜브에 사용할 수 있습니다. H 시리즈 튜브 확관기는 표준 리치형으로 38mm, 57mm, 76mm 롤러 사양을 제공합니다.

참고: * 박육 스테인리스 튜브 및 티타늄 튜브에는 당사 H5 시리즈 튜브 확관기를 참조하시기 바랍니다.

** 숏리치가 필요한 경우 당사 A 시리즈를 참조하시기 바랍니다.

*** 육각 커넥터는 요청 시 제공합니다. 당사 기술 영업 담당자에게 문의하시기 바랍니다.

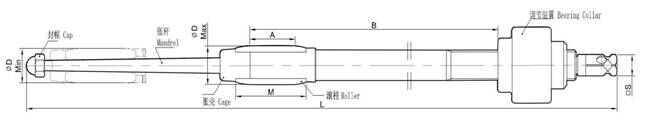

튜브 확관기 규격표(mm)

튜브 규격		확관 범위 D										사각 □ S (인치)
		최소	롤러 길이 M=38(1-1/2")			롤러 길이 M=57(2-1/2")			롤러 길이 M=76(3")
외경(인치)	관 두께		최대	유효 길이 A	품번	최대	유효 길이 A	품번	최대	유효 길이 A	품번
12.7 (1/2")	1.24	9.2	10.9	30	H001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		H003
	0.89
	0.71	10.8	12.5		H005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	－	－	－
	1.65
	1.47	12.4	14.3		H009	14.0		H009M
	1.24
	1.07	13.2	15.1		H011	14.8		H011M
	0.89
	0.81	14	16.2		H013	15.8		H013M	15.4	65	H013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		H015	16.6		H015M	16.2		H015L
	1.47
	1.24	15.6	17.8		H017	17.4		H017M	17.0		H017L
	1.07
	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		H021	19.2		H021M	18.8		H021L
	1.83
	1.65	17.9	20.5		H023	20		H023M	19.6		H023L
	1.47
	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L
	1.07	19.5	22.3		H027	21.9		H027M	21.4		H027L
	0.89
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
	2.41	19.5	22.3		H027	21.9		H027M	21.4		H027L
	2.11	20.3	23.1		H029	22.6		H029M	22.1		H029L
	1.83
	1.65	21.1	23.9		H031	23.4		H031M	22.9		H031L
	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
	1.24	22.3	25.8		H034	25.2		H034M	24.6		H034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		H036	26.0		H036M	25.4		H036L
	3.05	23.9	27.3		H038	26.8		H038M	26.2		H038L
	2.77	24.7	28.1		H040	27.6		H040M	27.0		H040L
	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L
	2.11	26.3	30.3		H044	29.6		H044M	29		H044L
	1.83	27.1	31.1		H046	30.4		H046M	29.8		H046L
	1.65
	1.47	27.9	31.9		H048	31.2		H048M	30.6		H048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		H050	32		H050M	31.4		H050L
	3.4	29.5	34.1	14	H052	33	33	H052M	32.6	52	H052L
	3.05	30.3	34.9		H054	34.1		H054M	33.4		H054L
	2.77	31.1	35.7		H056	34.9		H056M	34.2		H056L
	2.41	31.9	36.5		H058	35.7		H058M	35		H058L
	2.11	32.6	37.2		H060	36.5		H060M	35.7		H060L
	1.83	33.4	38.0		H062	37.3		H062M	36.5		H062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		H064M	38.9		H064L	19 (3/4")
	3.4
	3.05	36.6				41.3		H066M	40.5		H066L
	2.77
	2.41	38.2				42.9		H068M	42.1		H068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	30	H070M	45.3	49	H070L
	3.4
	3.05
	2.77	43.9				49.2		H072M	48.4		H072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		H074M	51.6		H074L
	3.05	49.5				55.6		H076M	54.8		H076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		H078M	58		H078L
	3.76
	3.4
	3.05	55.9				61.9		H080M	61.1		H080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	30	H082M	64.3	49	H082L	19 (3/4")
	5.59	61.4				68.3		H084M	67.5		H084L
	5.16
	4.57	64.6				71.5		H086M	70.7		H086L
	4.19
	3.76
	3.4	67.1				75.4	25	H088M	74.5	44	H088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6		H090M	77.7		H090L
	7.2
	6.6	73.5				81.8		H092M	80.9		H092L
	6.0	76.6				84.9		H094M	84.0		H094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		H096M	87.3		H096L
	3.4
101.6 (4")	8.6		－	－	－
	7.6	84.6				94.5		H098M	93.7		H098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		H100M	100.0		H100L
	4.2
	3.8

적용 분야와 문제 해결

중간 튜브시트, 이중 튜브시트, 후판 튜브시트 확관중간 튜브시트나 지지판, 또는 두꺼운 튜브시트 깊은 곳을 확관하려면 롱리치 확관기가 필요합니다.튜브 확관기 선정 방법: 필요한 튜브 데이터확관기는 튜브 내경, 튜브시트 두께, 조인트 형식에 맞춰 사이즈를 정합니다. 튜브 데이터가 빠짐없어야 처음부터 맞는 사이즈를 고를 수 있습니다.

자주 묻는 질문

H 시리즈 튜브 확관기은(는) 무엇입니까?

H 시리즈 튜브 확관기은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 튜브 확관기 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.

H 시리즈 튜브 확관기 견적이나 선정 상담은 어떻게 받습니까?

튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.

카탈로그와 가격표를 받을 수 있습니까?

네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.

견적 문의

용도를 알려 주시면 당사 엔지니어가 알맞은 H 시리즈 튜브 확관기 구성을 제안해 드립니다. 이메일(Lanbo@hflanbo.com.cn)로도 문의하실 수 있습니다.

성함 *

이메일 *

전화 / WhatsApp / WeChat

국가

회사

업종

＋ 튜브 정보 (선택 사항, 더 정확한 견적에 도움이 됩니다)

튜브 재질

튜브 외경 (mm 또는 inch)

튜브 두께 / BWG

튜브시트 두께

튜브 수량

위험 구역 (방폭 필요)?

희망 납기 / 정비 일정

문의 내용

입력하신 정보는 이 문의에 답변하는 데에만 사용합니다. 보통 영업일 기준 1일 이내에 회신합니다 (GMT+8).

H 시리즈 튜브 확관기

기술 사양

상세 설명

적용 분야와 문제 해결

자주 묻는 질문

관련 제품

J 시리즈 비딩 겸용 튜브 확관기

TR 시리즈 5롤러 테이퍼 확관기

AT 시리즈 식품산업용 5롤러 확관기

P 시리즈 튜브 확관기

견적 문의
