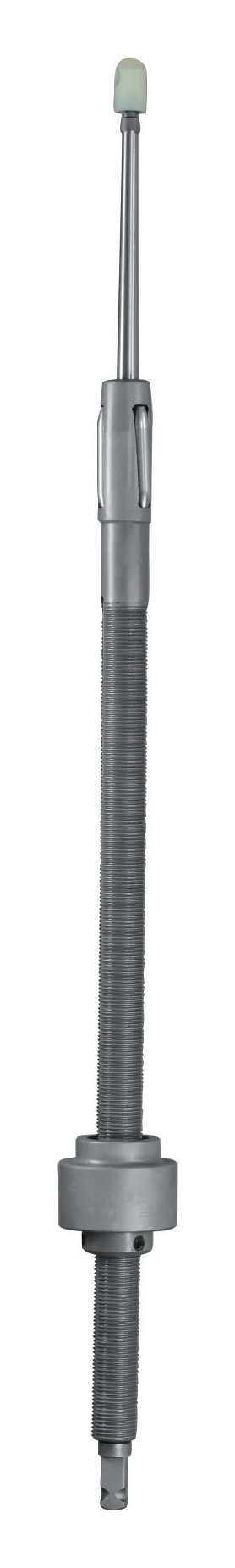

Expansor serie H

Especificaciones

DE del tubo (mm / in)	Pared (mm)	Rango de expansionado D mín. (mm)	Rodillo M=38: D máx. (mm)	Rodillo M=38: longitud efectiva A (mm)	Rodillo M=38: modelo	Rodillo M=57: D máx. (mm)	Rodillo M=57: longitud efectiva A (mm)	Rodillo M=57: modelo	Rodillo M=76: D máx. (mm)	Rodillo M=76: longitud efectiva A (mm)	Rodillo M=76: modelo	Cuadradillo □S (mm / in)
12.7 (1/2")	1.24	9.2	10.9	30	H001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	22	H031	23.4	41	H031M	22.9	60	H031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	19	H036	26.0	38	H036M	25.4	57	H036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	19	H038	26.8	38	H038M	26.2	57	H038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	19	H040	27.6	38	H040M	27.0	57	H040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	16	H044	29.6	35	H044M	29	54	H044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	16	H050	32	35	H050M	31.4	54	H050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	14	H052	33.3	33	H052M	32.6	52	H052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	14	H054	34.1	33	H054M	33.4	52	H054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	14	H056	34.9	33	H056M	34.2	52	H056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	14	H058	35.7	33	H058M	35	52	H058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	14	H060	36.5	33	H060M	35.7	52	H060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	30	H074M	51.6	49	H074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	30	H082M	64.3	49	H082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	25	H092M	80.9	44	H092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")

Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.

Descripción

Aplicación:

Los expansores de largo alcance serie H están diseñados para condensadores de vapor de centrales eléctricas, intercambiadores de calor de proceso químico de alta presión y enfriadores de aire. Son ideales para la expansión por pasos, en doble placa tubular y en placas deflectoras.

Características:

Con collarín roscado, los expansores serie H permiten ajustar la longitud de expansión según la aplicación. Disponibles para tubos de 12,7 a 76,2 mm de diámetro, en alcance estándar con rodillos de 38, 57 y 76 mm.

Nota: * Para tubos de pared delgada de acero inoxidable y titanio, vea nuestros expansores serie H5.

** Para aplicaciones de alcance corto, vea nuestra serie A.

*** Conector hexagonal disponible bajo pedido; consulte a nuestros técnicos comerciales.

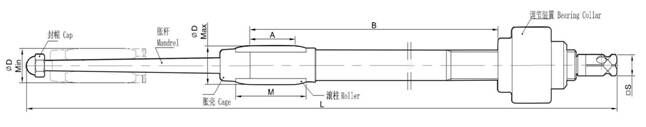

Tabla de tamaños de expansores (mm)

Medida del tubo		Rango de expansión D										Cuadradillo □ S (In)
		Min.	Largo del rodillo M=38(1-1/2")			Largo del rodillo M=57(2-1/2")			Largo del rodillo M=76(3")
OD(In)	Pared del tubo		Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza
12.7 (1/2")	1.24	9.2	10.9	30	H001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		H003
	0.89
	0.71	10.8	12.5		H005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	－	－	－
	1.65
	1.47	12.4	14.3		H009	14.0		H009M
	1.24
	1.07	13.2	15.1		H011	14.8		H011M
	0.89
	0.81	14	16.2		H013	15.8		H013M	15.4	65	H013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		H015	16.6		H015M	16.2		H015L
	1.47
	1.24	15.6	17.8		H017	17.4		H017M	17.0		H017L
	1.07
	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		H021	19.2		H021M	18.8		H021L
	1.83
	1.65	17.9	20.5		H023	20		H023M	19.6		H023L
	1.47
	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L
	1.07	19.5	22.3		H027	21.9		H027M	21.4		H027L
	0.89
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
	2.41	19.5	22.3		H027	21.9		H027M	21.4		H027L
	2.11	20.3	23.1		H029	22.6		H029M	22.1		H029L
	1.83
	1.65	21.1	23.9		H031	23.4		H031M	22.9		H031L
	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
	1.24	22.3	25.8		H034	25.2		H034M	24.6		H034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		H036	26.0		H036M	25.4		H036L
	3.05	23.9	27.3		H038	26.8		H038M	26.2		H038L
	2.77	24.7	28.1		H040	27.6		H040M	27.0		H040L
	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L
	2.11	26.3	30.3		H044	29.6		H044M	29		H044L
	1.83	27.1	31.1		H046	30.4		H046M	29.8		H046L
	1.65
	1.47	27.9	31.9		H048	31.2		H048M	30.6		H048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		H050	32		H050M	31.4		H050L
	3.4	29.5	34.1	14	H052	33	33	H052M	32.6	52	H052L
	3.05	30.3	34.9		H054	34.1		H054M	33.4		H054L
	2.77	31.1	35.7		H056	34.9		H056M	34.2		H056L
	2.41	31.9	36.5		H058	35.7		H058M	35		H058L
	2.11	32.6	37.2		H060	36.5		H060M	35.7		H060L
	1.83	33.4	38.0		H062	37.3		H062M	36.5		H062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		H064M	38.9		H064L	19 (3/4")
	3.4
	3.05	36.6				41.3		H066M	40.5		H066L
	2.77
	2.41	38.2				42.9		H068M	42.1		H068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	30	H070M	45.3	49	H070L
	3.4
	3.05
	2.77	43.9				49.2		H072M	48.4		H072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		H074M	51.6		H074L
	3.05	49.5				55.6		H076M	54.8		H076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		H078M	58		H078L
	3.76
	3.4
	3.05	55.9				61.9		H080M	61.1		H080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	30	H082M	64.3	49	H082L	19 (3/4")
	5.59	61.4				68.3		H084M	67.5		H084L
	5.16
	4.57	64.6				71.5		H086M	70.7		H086L
	4.19
	3.76
	3.4	67.1				75.4	25	H088M	74.5	44	H088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6		H090M	77.7		H090L
	7.2
	6.6	73.5				81.8		H092M	80.9		H092L
	6.0	76.6				84.9		H094M	84.0		H094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		H096M	87.3		H096L
	3.4
101.6 (4")	8.6		－	－	－
	7.6	84.6				94.5		H098M	93.7		H098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		H100M	100.0		H100L
	4.2
	3.8

Aplicaciones y solución de problemas

Expansión en placas tubulares intermedias, dobles y gruesasPara expandir en una placa intermedia o placa soporte, o a través de una placa gruesa, se necesitan expansores de largo alcance.Cómo elegir un expansor de tubos: los datos del tubo que necesitamosLos expansores se dimensionan según el DI del tubo, el espesor de la placa tubular y el tipo de junta. Solo con los datos completos del tubo se acierta con el tamaño a la primera.

Preguntas frecuentes

¿Qué es Expansor serie H?

Expansor serie H forma parte de la gama Expansores de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.

¿Cómo obtengo una cotización o asesoría de selección para Expansor serie H?

Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.

¿Pueden enviarme catálogo y lista de precios?

Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.

Productos relacionados

Expansores

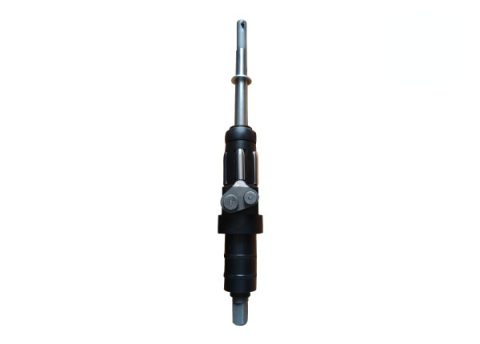

Expansores rebordeadores combinados serie J

Ver especificaciones

Expansores

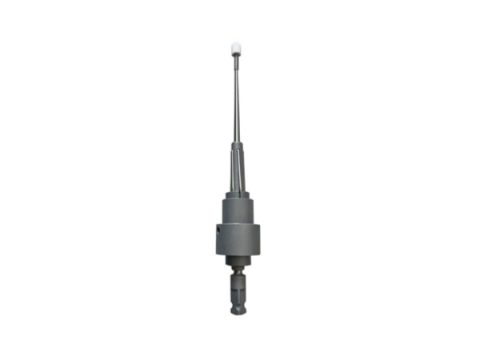

Expansores cónicos de cinco rodillos serie TR

Ver especificaciones

Expansores

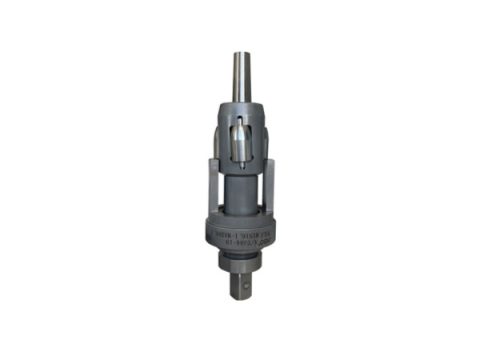

Expansores de cinco rodillos serie AT para la industria alimentaria

Ver especificaciones

Expansores

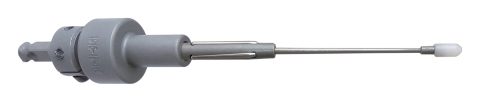

Expansor serie P

Ver especificaciones

Solicitar cotización

Cuéntenos su aplicación y nuestros ingenieros le recomendarán la configuración adecuada para Expansor serie H. También puede escribir a Lanbo@hflanbo.com.cn.

Nombre *

Correo *

Teléfono / WhatsApp / WeChat

País

Empresa

Sector

＋ Datos del tubo (opcional, para una cotización más precisa)

Material del tubo

DE del tubo (mm o pulg)

Espesor de pared / BWG

Espesor de la placa tubular

Número de tubos

¿Zona peligrosa (antideflagrante)?

Fecha de entrega / ventana de parada

Mensaje

Solo usamos sus datos para responder a su consulta. Normalmente respondemos en un día hábil (GMT+8).
