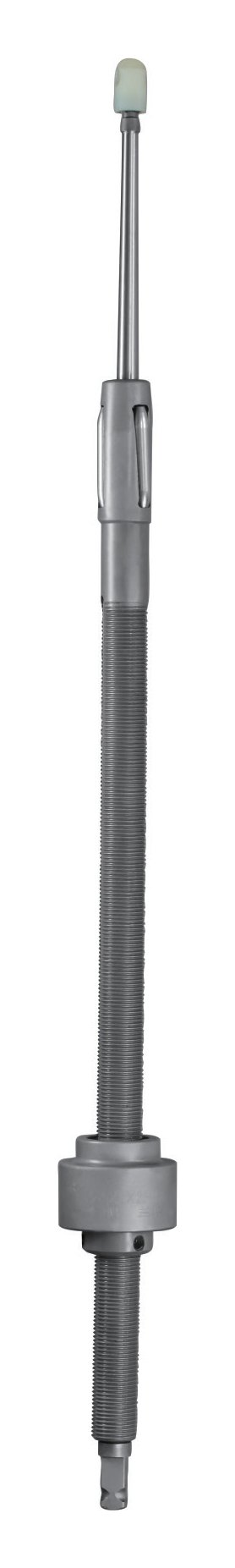

Вальцовки серии H

Характеристики

Наружный диаметр трубы (мм / дюймы)	Стенка (мм)	Диапазон развальцовки D, мин. (мм)	Длина ролика M=38: макс. D (мм)	Длина ролика M=38: рабочая длина A (мм)	Длина ролика M=38: модель	Длина ролика M=57: макс. D (мм)	Длина ролика M=57: рабочая длина A (мм)	Длина ролика M=57: модель	Длина ролика M=76: макс. D (мм)	Длина ролика M=76: рабочая длина A (мм)	Длина ролика M=76: модель	Квадрат □S (мм / дюймы)
12.7 (1/2")	1.24	9.2	10.9	30	H001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	30	H003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	30	H005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	27	H007	13.2	46	H007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	27	H009	14.0	46	H009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	27	H011	14.8	46	H011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	27	H013	15.8	46	H013M	15.4	65	H013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	27	H015	16.6	46	H015M	16.2	65	H015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	27	H017	17.4	46	H017M	17.0	65	H017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	24	H021	19.2	43	H021M	18.8	62	H021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	24	H023	20	43	H023M	19.6	62	H023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	22	H027	21.9	41	H027M	21.4	60	H027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	22	H029	22.6	41	H029M	22.1	60	H029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	22	H031	23.4	41	H031M	22.9	60	H031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	19	H034	25.2	38	H034M	24.6	57	H034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	19	H036	26.0	38	H036M	25.4	57	H036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	19	H038	26.8	38	H038M	26.2	57	H038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	19	H040	27.6	38	H040M	27.0	57	H040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	16	H044	29.6	35	H044M	29	54	H044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	16	H046	30.4	35	H046M	29.8	54	H046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	16	H048	31.2	35	H048M	30.6	54	H048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	16	H050	32	35	H050M	31.4	54	H050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	14	H052	33.3	33	H052M	32.6	52	H052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	14	H054	34.1	33	H054M	33.4	52	H054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	14	H056	34.9	33	H056M	34.2	52	H056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	14	H058	35.7	33	H058M	35	52	H058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	14	H060	36.5	33	H060M	35.7	52	H060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	14	H062	37.3	33	H062M	36.5	52	H062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	33	H064M	38.9	52	H064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	33	H066M	40.5	52	H066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	33	H068M	42.1	52	H068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	30	H070M	45.3	49	H070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	30	H072M	48.4	49	H072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	30	H074M	51.6	49	H074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	30	H076M	54.8	49	H076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	30	H078M	58	49	H078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	30	H080M	61.1	49	H080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	30	H082M	64.3	49	H082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	30	H084M	67.5	49	H084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	30	H086M	70.7	49	H086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	25	H088M	74.5	44	H088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	25	H090M	77.7	44	H090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	25	H092M	80.9	44	H092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	25	H094M	84.0	44	H094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	25	H096M	87.3	44	H096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	25	H098M	93.7	44	H098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	25	H100M	100.0	44	H100L	25.4 (1")

Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.

Описание

Применение:

Удлиненные вальцовки серии H разработаны для развальцовки труб паровых конденсаторов электростанций, теплообменников высокого давления химических производств и аппаратов воздушного охлаждения. Они идеальны для многоступенчатой развальцовки и развальцовки в двойных трубных решетках и перегородках.

Особенности:

Резьбовые упорные втулки позволяют регулировать длину развальцовки вальцовок серии H под задачу. Вальцовки серии H выпускаются для труб диаметром от 12,7 до 76,2 мм со стандартной длиной роликов 38, 57 и 76 мм.

Примечание: * Для тонкостенных труб из нержавеющей стали и титана — см. вальцовки серии H5.

** Для работы на малой глубине см. серию A.

*** Шестигранный переходник поставляется по запросу — обратитесь к нашим инженерам по продажам.

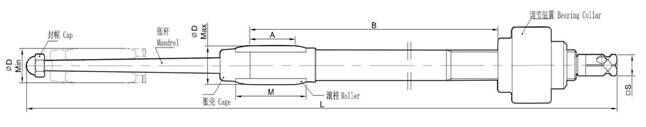

Таблица размеров вальцовок (мм)

Размер трубы		Диапазон развальцовки D										Квадрат □ S (In)
		Min.	Длина ролика M=38(1-1/2")			Длина ролика M=57(2-1/2")			Длина ролика M=76(3")
OD(In)	Стенка трубы		Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул
12.7 (1/2")	1.24	9.2	10.9	30	H001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		H003
	0.89
	0.71	10.8	12.5		H005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	27	H007	13.2	46	H007M	－	－	－
	1.65
	1.47	12.4	14.3		H009	14.0		H009M
	1.24
	1.07	13.2	15.1		H011	14.8		H011M
	0.89
	0.81	14	16.2		H013	15.8		H013M	15.4	65	H013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		H015	16.6		H015M	16.2		H015L
	1.47
	1.24	15.6	17.8		H017	17.4		H017M	17.0		H017L
	1.07
	0.89	16.4	18.9	24	H019	18.4	43	H019M	18.0	62	H019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		H021	19.2		H021M	18.8		H021L
	1.83
	1.65	17.9	20.5		H023	20		H023M	19.6		H023L
	1.47
	1.24	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L
	1.07	19.5	22.3		H027	21.9		H027M	21.4		H027L
	0.89
25.4 (1")	2.77	18.7	21.5	22	H025	21.1	41	H025M	20.6	60	H025L	9.5 (3/8")
	2.41	19.5	22.3		H027	21.9		H027M	21.4		H027L
	2.11	20.3	23.1		H029	22.6		H029M	22.1		H029L
	1.83
	1.65	21.1	23.9		H031	23.4		H031M	22.9		H031L
	1.47	21.5	25.0	19	H032	24.4	38	H032M	23.8	57	H032L	12.7 (1/2")
	1.24	22.3	25.8		H034	25.2		H034M	24.6		H034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		H036	26.0		H036M	25.4		H036L
	3.05	23.9	27.3		H038	26.8		H038M	26.2		H038L
	2.77	24.7	28.1		H040	27.6		H040M	27.0		H040L
	2.41	25.5	29.5	16	H042	28.8	35	H042M	28.2	54	H042L
	2.11	26.3	30.3		H044	29.6		H044M	29		H044L
	1.83	27.1	31.1		H046	30.4		H046M	29.8		H046L
	1.65
	1.47	27.9	31.9		H048	31.2		H048M	30.6		H048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		H050	32		H050M	31.4		H050L
	3.4	29.5	34.1	14	H052	33	33	H052M	32.6	52	H052L
	3.05	30.3	34.9		H054	34.1		H054M	33.4		H054L
	2.77	31.1	35.7		H056	34.9		H056M	34.2		H056L
	2.41	31.9	36.5		H058	35.7		H058M	35		H058L
	2.11	32.6	37.2		H060	36.5		H060M	35.7		H060L
	1.83	33.4	38.0		H062	37.3		H062M	36.5		H062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		H064M	38.9		H064L	19 (3/4")
	3.4
	3.05	36.6				41.3		H066M	40.5		H066L
	2.77
	2.41	38.2				42.9		H068M	42.1		H068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	30	H070M	45.3	49	H070L
	3.4
	3.05
	2.77	43.9				49.2		H072M	48.4		H072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		H074M	51.6		H074L
	3.05	49.5				55.6		H076M	54.8		H076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		H078M	58		H078L
	3.76
	3.4
	3.05	55.9				61.9		H080M	61.1		H080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	30	H082M	64.3	49	H082L	19 (3/4")
	5.59	61.4				68.3		H084M	67.5		H084L
	5.16
	4.57	64.6				71.5		H086M	70.7		H086L
	4.19
	3.76
	3.4	67.1				75.4	25	H088M	74.5	44	H088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6		H090M	77.7		H090L
	7.2
	6.6	73.5				81.8		H092M	80.9		H092L
	6.0	76.6				84.9		H094M	84.0		H094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		H096M	87.3		H096L
	3.4
101.6 (4")	8.6		－	－	－
	7.6	84.6				94.5		H098M	93.7		H098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		H100M	100.0		H100L
	4.2
	3.8

Применение и решение проблем

Развальцовка в промежуточных, двойных и толстых трубных решеткахДля развальцовки в промежуточной трубной решетке или опорной перегородке, а также через толстую трубную решетку нужны удлиненные вальцовки.Как подобрать вальцовку: какие данные о трубах нам нужныВальцовку подбирают по внутреннему диаметру трубы, толщине трубной решетки и типу соединения. Только полные данные о трубах позволяют подобрать размер с первого раза.

Частые вопросы

Что такое Вальцовки серии H?

Вальцовки серии H входит в линейку Вальцовки компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.

Как получить предложение или помощь в подборе Вальцовки серии H?

Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.

Можете прислать каталог и прайс-лист?

Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
