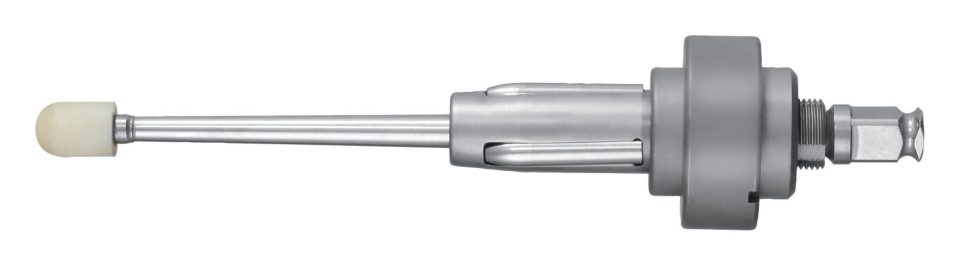

A 시리즈 튜브 확관기

기술 사양

튜브 외경 (mm / in)	관 두께 (mm)	확관 범위 D 최소 (mm)	롤러 길이 M=38: 최대 D (mm)	롤러 길이 M=38: 유효 길이 A (mm)	롤러 길이 M=38: 모델	롤러 길이 M=57: 최대 D (mm)	롤러 길이 M=57: 유효 길이 A (mm)	롤러 길이 M=57: 모델	롤러 길이 M=76: 최대 D (mm)	롤러 길이 M=76: 유효 길이 A (mm)	롤러 길이 M=76: 모델	사각 드라이브 □S (mm / in)
12.7 (1/2")	1.24	9.2	10.9	33	A001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	29	A031	23.4	48	A031M	22.9	67	A031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	27	A036	26.0	46	A036M	25.4	65	A036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	27	A038	26.8	46	A038M	26.2	65	A038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	27	A040	27.6	46	A040M	27.0	65	A040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	25	A044	29.6	44	A044M	29	63	A044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	25	A050	32	44	A050M	31.4	63	A050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	24	A052	33.3	43	A052M	32.6	62	A052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	24	A054	34.1	43	A054M	33.4	62	A054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	24	A056	34.9	43	A056M	34.2	62	A056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	24	A058	35.7	43	A058M	35	62	A058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	24	A060	36.5	43	A060M	35.7	62	A060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	41	A074M	51.6	60	A074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	41	A082M	64.3	60	A082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	38	A092M	80.9	57	A092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")

사양은 예고 없이 변경될 수 있습니다. 튜브 확관기, 발출 헤드, 커터는 튜브 사이즈에 맞춰 제작하므로, 주문 시 튜브 외경, 두께, 튜브시트 두께, 튜브 재질을 알려 주십시오.

상세 설명

적용 분야:

Lanbo A 시리즈 튜브 확관기는 냉동기(칠러), 열교환기, 고압/저압 급수가열기, 핀팬 쿨러, 표면 복수기의 튜브 확관에 적합합니다.

특징:

A 시리즈 확관기는 나사식 칼라를 적용하여 사용 조건에 맞게 롤러 길이를 조정할 수 있습니다. 튜브 외경 12.7mm에서 76.2mm까지 대응합니다. 표준 확관 깊이 사양으로 38mm, 57mm, 76mm 롤러를 제공합니다.

참고: *스테인리스 박육관 및 티타늄 튜브에는 A5 시리즈 5롤러 튜브 확관기를 참조하시기 바랍니다.

** 긴 확관 깊이가 필요한 경우 H 시리즈를 참조하시기 바랍니다.

***육각 커넥터는 요청 시 제공 가능합니다. 당사 기술 영업 담당자에게 문의하시기 바랍니다.

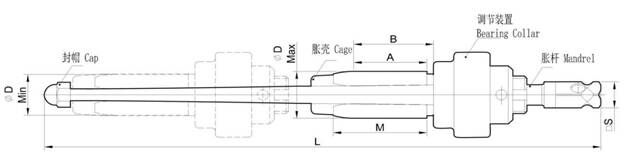

확관기 치수표(mm)

튜브 치수		확관 범위 D										사각 드라이브 □ S (in)
		최소	롤러 길이 M=38(1-1/2")			롤러 길이 M=57(2-1/2")			롤러 길이 M=76(3")
외경(in)	관 두께		최대	유효 길이 A	부품 번호	최대	유효 길이 A	부품 번호	최대	유효 길이 A	부품 번호
12.7 (1/2")	1.24	9.2	10.9	33	A001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		A003
	0.89
	0.71	10.8	12.5		A005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	－	－	－
	1.65
	1.47	12.4	14.3		A009	14		A009M
	1.24
	1.07	13.2	15.1		A011	14.8		A011M
	0.89
	0.81	14	16.2		A013	15.8		A013M	15.4	70	A013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		A015	16.6		A015M	16.2		A015L
	1.47
	1.24	15.6	17.8		A017	17.4		A017M	17.0		A017L
	1.07
	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		A021	19.2		A021M	18.8		A021L
	1.83
	1.65	17.9	20.5		A023	20		A023M	19.6		A023L
	1.47
	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L
	1.07	19.5	22.3		A027	21.9		A027M	21.4		A027L
	0.89
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
	2.41	19.5	22.3		A027	21.9		A027M	21.4		A027L
	2.11	20.3	23.1		A029	22.6		A029M	22.1		A029L
	1.83
	1.65	21.1	23.9		A031	23.4		A031M	22.9		A031L
	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
	1.24	22.3	25.8		A034	25.2		A034M	24.6		A034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		A036	26.0		A036M	25.4		A036L
	3.05	23.9	27.3		A038	26.8		A038M	26.2		A038L
	2.77	24.7	28.1		A040	27.6		A040M	27.0		A040L
	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L
	2.11	26.3	30.3		A044	29.6		A044M	29		A044L
	1.83	27.1	31.1		A046	30.4		A046M	29.8		A046L
	1.65
	1.47	27.9	31.9		A048	31.2		A048M	30.6		A048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		A050	32		A050M	31.4		A050L
	3.4	29.5	34.1	24	A052	33	43	A052M	32.6	62	A052L
	3.05	30.3	34.9		A054	34.1		A054M	33.4		A054L
	2.77	31.1	35.7		A056	34.9		A056M	34.2		A056L
	2.41	31.9	36.5		A058	35.7		A058M	35		A058L
	2.11	32.6	37.2		A060	36.5		A060M	35.7		A060L
	1.83	33.4	38.0		A062	37.3		A062M	36.5		A062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		A064M	38.9		A064L	19 (3/4")
	3.4
	3.05	36.6				41.3		A066M	40.5		A066L
	2.77
	2.41	38.2				42.9		A068M	42.1		A068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	41	A070M	45.3	60	A070L
	3.4
	3.05
	2.77	43.9				49.2		A072M	48.4		A072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		A074M	51.6		A074L
	3.05	49.5				55.6		A076M	54.8		A076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		A078M	58		A078L
	3.76
	3.4
	3.05	55.9				61.9		A080M	61.1		A080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	41	A082M	64.3	60	A082L	19 (3/4")
	5.59	61.4				68.3		A084M	67.5		A084L
	5.16
	4.57	64.6				71.5		A086M	70.7		A086L
	4.19
	3.76
	3.4	67.1				75.4	38	A088M	74.5	57	A088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6	38	A090M	77.7		A090L
	7.2
	6.6	73.5				81.8		A092M	80.9		A092L
	6.0	76.6				84.9		A094M	84.0		A094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		A096M	87.3		A096L
	3.4
101.6 (4")	8.6		－	－	－		38
	7.6	84.6				94.5		A098M	93.7		A098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		A100M	100.0		A100L
	4.2
	3.8

적용 분야와 문제 해결

튜브 확관기 선정 방법: 필요한 튜브 데이터확관기는 튜브 내경, 튜브시트 두께, 조인트 형식에 맞춰 사이즈를 정합니다. 튜브 데이터가 빠짐없어야 처음부터 맞는 사이즈를 고를 수 있습니다.

자주 묻는 질문

A 시리즈 튜브 확관기은(는) 무엇입니까?

A 시리즈 튜브 확관기은(는) Hefei Lanbo Electric Machines and Tools Technology Co., Ltd.(Lanbo)의 튜브 확관기 제품입니다. 발전소, 석유화학 플랜트, 공조·냉동(HVAC) 설비, 해수담수화 플랜트에서 열교환기, 복수기, 보일러 튜브의 설치, 보수, 정비에 사용합니다.

A 시리즈 튜브 확관기 견적이나 선정 상담은 어떻게 받습니까?

튜브 재질, 외경, 두께, 용도를 적어 이메일(Lanbo@hflanbo.com.cn)이나 전화(+86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767)로 문의해 주십시오. 당사 엔지니어가 알맞은 구성을 제안하고 견적을 보내 드립니다.

카탈로그와 가격표를 받을 수 있습니까?

네. 튜브 정보를 이메일로 보내 주시면 알맞은 모델의 카탈로그와 견적을 보내 드립니다.

견적 문의

용도를 알려 주시면 당사 엔지니어가 알맞은 A 시리즈 튜브 확관기 구성을 제안해 드립니다. 이메일(Lanbo@hflanbo.com.cn)로도 문의하실 수 있습니다.

성함 *

이메일 *

전화 / WhatsApp / WeChat

국가

회사

업종

＋ 튜브 정보 (선택 사항, 더 정확한 견적에 도움이 됩니다)

튜브 재질

튜브 외경 (mm 또는 inch)

튜브 두께 / BWG

튜브시트 두께

튜브 수량

위험 구역 (방폭 필요)?

희망 납기 / 정비 일정

문의 내용

입력하신 정보는 이 문의에 답변하는 데에만 사용합니다. 보통 영업일 기준 1일 이내에 회신합니다 (GMT+8).

A 시리즈 튜브 확관기

기술 사양

상세 설명

적용 분야와 문제 해결

자주 묻는 질문

관련 제품

J 시리즈 비딩 겸용 튜브 확관기

TR 시리즈 5롤러 테이퍼 확관기

AT 시리즈 식품산업용 5롤러 확관기

P 시리즈 튜브 확관기

견적 문의
