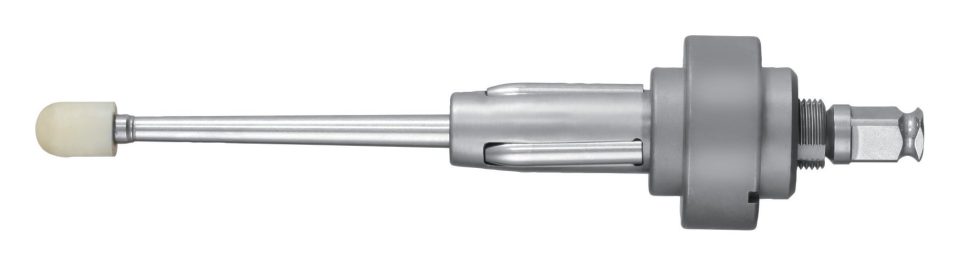

Вальцовки серии A

Характеристики

Наружный диаметр трубы (мм / дюймы)	Стенка (мм)	Диапазон развальцовки D, мин. (мм)	Длина ролика M=38: макс. D (мм)	Длина ролика M=38: рабочая длина A (мм)	Длина ролика M=38: модель	Длина ролика M=57: макс. D (мм)	Длина ролика M=57: рабочая длина A (мм)	Длина ролика M=57: модель	Длина ролика M=76: макс. D (мм)	Длина ролика M=76: рабочая длина A (мм)	Длина ролика M=76: модель	Квадрат □S (мм / дюймы)
12.7 (1/2")	1.24	9.2	10.9	33	A001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	29	A031	23.4	48	A031M	22.9	67	A031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	27	A036	26.0	46	A036M	25.4	65	A036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	27	A038	26.8	46	A038M	26.2	65	A038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	27	A040	27.6	46	A040M	27.0	65	A040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	25	A044	29.6	44	A044M	29	63	A044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	25	A050	32	44	A050M	31.4	63	A050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	24	A052	33.3	43	A052M	32.6	62	A052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	24	A054	34.1	43	A054M	33.4	62	A054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	24	A056	34.9	43	A056M	34.2	62	A056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	24	A058	35.7	43	A058M	35	62	A058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	24	A060	36.5	43	A060M	35.7	62	A060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	41	A074M	51.6	60	A074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	41	A082M	64.3	60	A082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	38	A092M	80.9	57	A092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")

Характеристики могут изменяться без предварительного уведомления. Вальцовки, захваты и труборезы подбирают под трубу: укажите в заказе наружный диаметр, толщину стенки, толщину трубной решетки и материал.

Описание

Применение:

Вальцовки Lanbo серии A идеально подходят для развальцовки труб в чиллерах, теплообменниках, подогревателях питательной воды высокого и низкого давления, аппаратах воздушного охлаждения и поверхностных конденсаторах.

Особенности:

Резьбовые упорные втулки позволяют регулировать длину развальцовки вальцовок серии A под задачу. Вальцовки серии A выпускаются для труб диаметром от 12,7 до 76,2 мм со стандартной длиной роликов 38, 57 и 76 мм.

Примечание: * Для тонкостенных труб из нержавеющей стали и титана — см. пятироликовые вальцовки серии A5.

** Для работы на большой глубине см. серию H.

*** Шестигранный переходник поставляется по запросу — обратитесь к нашим инженерам по продажам.

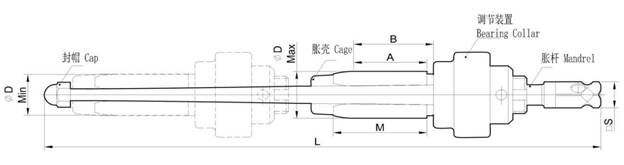

Таблица размеров вальцовок (мм)

Размер трубы		Диапазон развальцовки D										Квадрат □ S (In)
		Min.	Длина ролика M=38(1-1/2")			Длина ролика M=57(2-1/2")			Длина ролика M=76(3")
OD(In)	Стенка трубы		Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул	Max.	Рабочая длина A	Артикул
12.7 (1/2")	1.24	9.2	10.9	33	A001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		A003
	0.89
	0.71	10.8	12.5		A005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	－	－	－
	1.65
	1.47	12.4	14.3		A009	14		A009M
	1.24
	1.07	13.2	15.1		A011	14.8		A011M
	0.89
	0.81	14	16.2		A013	15.8		A013M	15.4	70	A013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		A015	16.6		A015M	16.2		A015L
	1.47
	1.24	15.6	17.8		A017	17.4		A017M	17.0		A017L
	1.07
	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		A021	19.2		A021M	18.8		A021L
	1.83
	1.65	17.9	20.5		A023	20		A023M	19.6		A023L
	1.47
	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L
	1.07	19.5	22.3		A027	21.9		A027M	21.4		A027L
	0.89
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
	2.41	19.5	22.3		A027	21.9		A027M	21.4		A027L
	2.11	20.3	23.1		A029	22.6		A029M	22.1		A029L
	1.83
	1.65	21.1	23.9		A031	23.4		A031M	22.9		A031L
	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
	1.24	22.3	25.8		A034	25.2		A034M	24.6		A034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		A036	26.0		A036M	25.4		A036L
	3.05	23.9	27.3		A038	26.8		A038M	26.2		A038L
	2.77	24.7	28.1		A040	27.6		A040M	27.0		A040L
	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L
	2.11	26.3	30.3		A044	29.6		A044M	29		A044L
	1.83	27.1	31.1		A046	30.4		A046M	29.8		A046L
	1.65
	1.47	27.9	31.9		A048	31.2		A048M	30.6		A048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		A050	32		A050M	31.4		A050L
	3.4	29.5	34.1	24	A052	33	43	A052M	32.6	62	A052L
	3.05	30.3	34.9		A054	34.1		A054M	33.4		A054L
	2.77	31.1	35.7		A056	34.9		A056M	34.2		A056L
	2.41	31.9	36.5		A058	35.7		A058M	35		A058L
	2.11	32.6	37.2		A060	36.5		A060M	35.7		A060L
	1.83	33.4	38.0		A062	37.3		A062M	36.5		A062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		A064M	38.9		A064L	19 (3/4")
	3.4
	3.05	36.6				41.3		A066M	40.5		A066L
	2.77
	2.41	38.2				42.9		A068M	42.1		A068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	41	A070M	45.3	60	A070L
	3.4
	3.05
	2.77	43.9				49.2		A072M	48.4		A072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		A074M	51.6		A074L
	3.05	49.5				55.6		A076M	54.8		A076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		A078M	58		A078L
	3.76
	3.4
	3.05	55.9				61.9		A080M	61.1		A080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	41	A082M	64.3	60	A082L	19 (3/4")
	5.59	61.4				68.3		A084M	67.5		A084L
	5.16
	4.57	64.6				71.5		A086M	70.7		A086L
	4.19
	3.76
	3.4	67.1				75.4	38	A088M	74.5	57	A088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6	38	A090M	77.7		A090L
	7.2
	6.6	73.5				81.8		A092M	80.9		A092L
	6.0	76.6				84.9		A094M	84.0		A094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		A096M	87.3		A096L
	3.4
101.6 (4")	8.6		－	－	－		38
	7.6	84.6				94.5		A098M	93.7		A098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		A100M	100.0		A100L
	4.2
	3.8

Применение и решение проблем

Как подобрать вальцовку: какие данные о трубах нам нужныВальцовку подбирают по внутреннему диаметру трубы, толщине трубной решетки и типу соединения. Только полные данные о трубах позволяют подобрать размер с первого раза.

Частые вопросы

Что такое Вальцовки серии A?

Вальцовки серии A входит в линейку Вальцовки компании Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Применяется для установки, ремонта и обслуживания труб теплообменников, конденсаторов и котлов на электростанциях, нефтехимических предприятиях, объектах ОВиК и опреснительных установках.

Как получить предложение или помощь в подборе Вальцовки серии A?

Напишите на Lanbo@hflanbo.com.cn или позвоните по телефону +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767, указав материал, наружный диаметр и толщину стенки трубы и задачу. Наши инженеры подберут комплектацию и пришлют предложение.

Можете прислать каталог и прайс-лист?

Да. Пришлите данные о трубах по e-mail — мы отправим страницы каталога и предложение по подходящим моделям.
