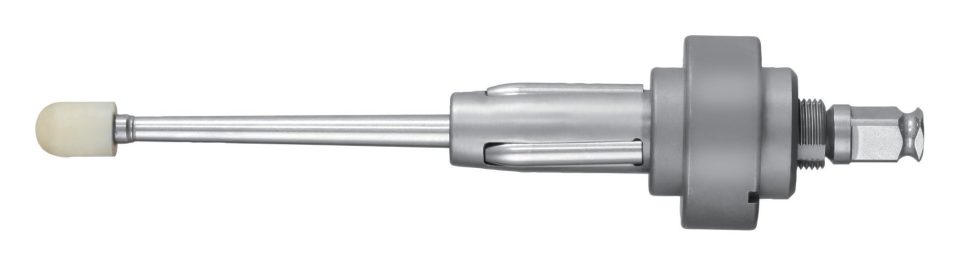

Expansor serie A

Especificaciones

DE del tubo (mm / in)	Pared (mm)	Rango de expansionado D mín. (mm)	Rodillo M=38: D máx. (mm)	Rodillo M=38: longitud efectiva A (mm)	Rodillo M=38: modelo	Rodillo M=57: D máx. (mm)	Rodillo M=57: longitud efectiva A (mm)	Rodillo M=57: modelo	Rodillo M=76: D máx. (mm)	Rodillo M=76: longitud efectiva A (mm)	Rodillo M=76: modelo	Cuadradillo □S (mm / in)
12.7 (1/2")	1.24	9.2	10.9	33	A001	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	1.07	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.89	10	11.7	33	A003	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.71	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.64	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.56	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
12.7 (1/2")	0.51	10.8	12.5	33	A005	–	–	–	–	–	–	9.5 (3/8")
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.65	11.6	13.5	32	A007	13.2	51	A007M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.47	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.24	12.4	14.3	32	A009	14	51	A009M	–	–	–	9.5 (3/8")
15.9 (5/8")	1.07	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.89	13.2	15.1	32	A011	14.8	51	A011M	–	–	–	9.5 (3/8")
15.9 (5/8")	0.81	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.71	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
15.9 (5/8")	0.64	14	16.2	32	A013	15.8	51	A013M	15.4	70	A013L	9.5 (3/8")
19 (3/4")	1.65	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.47	14.8	17	32	A015	16.6	51	A015M	16.2	70	A015L	9.5 (3/8")
19 (3/4")	1.24	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	1.07	15.6	17.8	32	A017	17.4	51	A017M	17.0	70	A017L	9.5 (3/8")
19 (3/4")	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
19 (3/4")	0.81	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.41	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L	9.5 (3/8")
22.2 (7/8")	2.11	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.83	17.1	19.7	30	A021	19.2	49	A021M	18.8	68	A021L	9.5 (3/8")
22.2 (7/8")	1.65	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.47	17.9	20.5	30	A023	20	49	A023M	19.6	68	A023L	9.5 (3/8")
22.2 (7/8")	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
22.2 (7/8")	1.07	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
22.2 (7/8")	0.89	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
25.4 (1")	2.41	19.5	22.3	29	A027	21.9	48	A027M	21.4	67	A027L	9.5 (3/8")
25.4 (1")	2.11	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.83	20.3	23.1	29	A029	22.6	48	A029M	22.1	67	A029L	9.5 (3/8")
25.4 (1")	1.65	21.1	23.9	29	A031	23.4	48	A031M	22.9	67	A031L	9.5 (3/8")
25.4 (1")	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
25.4 (1")	1.24	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
25.4 (1")	1.07	22.3	25.8	27	A034	25.2	46	A034M	24.6	65	A034L	12.7 (1/2")
31.8 (1-1/4")	3.4	23.1	26.5	27	A036	26.0	46	A036M	25.4	65	A036L	12.7 (1/2")
31.8 (1-1/4")	3.05	23.9	27.3	27	A038	26.8	46	A038M	26.2	65	A038L	12.7 (1/2")
31.8 (1-1/4")	2.77	24.7	28.1	27	A040	27.6	46	A040M	27.0	65	A040L	12.7 (1/2")
31.8 (1-1/4")	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L	12.7 (1/2")
31.8 (1-1/4")	2.11	26.3	30.3	25	A044	29.6	44	A044M	29	63	A044L	12.7 (1/2")
31.8 (1-1/4")	1.83	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.65	27.1	31.1	25	A046	30.4	44	A046M	29.8	63	A046L	12.7 (1/2")
31.8 (1-1/4")	1.47	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
31.8 (1-1/4")	1.24	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	4.19	27.9	31.9	25	A048	31.2	44	A048M	30.6	63	A048L	12.7 (1/2")
38.1 (1-1/2")	3.76	28.7	32.7	25	A050	32	44	A050M	31.4	63	A050L	12.7 (1/2")
38.1 (1-1/2")	3.4	29.5	34.1	24	A052	33.3	43	A052M	32.6	62	A052L	12.7 (1/2")
38.1 (1-1/2")	3.05	30.3	34.9	24	A054	34.1	43	A054M	33.4	62	A054L	12.7 (1/2")
38.1 (1-1/2")	2.77	31.1	35.7	24	A056	34.9	43	A056M	34.2	62	A056L	12.7 (1/2")
38.1 (1-1/2")	2.41	31.9	36.5	24	A058	35.7	43	A058M	35	62	A058L	12.7 (1/2")
38.1 (1-1/2")	2.11	32.6	37.2	24	A060	36.5	43	A060M	35.7	62	A060L	12.7 (1/2")
38.1 (1-1/2")	1.83	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
38.1 (1-1/2")	1.65	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	4.19	33.4	38.0	24	A062	37.3	43	A062M	36.5	62	A062L	12.7 (1/2")
44.5 (1-3/4")	3.76	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.4	35.1	–	–	–	39.7	43	A064M	38.9	62	A064L	19 (3/4")
44.5 (1-3/4")	3.05	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.77	36.6	–	–	–	41.3	43	A066M	40.5	62	A066L	19 (3/4")
44.5 (1-3/4")	2.41	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	2.11	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
44.5 (1-3/4")	1.83	38.2	–	–	–	42.9	43	A068M	42.1	62	A068L	19 (3/4")
50.8 (2")	3.76	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.4	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	3.05	40.7	–	–	–	46.1	41	A070M	45.3	60	A070L	19 (3/4")
50.8 (2")	2.77	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.41	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
50.8 (2")	2.11	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	5.16	43.9	–	–	–	49.2	41	A072M	48.4	60	A072L	19 (3/4")
57.2 (2-1/4")	3.76	47	–	–	–	52.4	41	A074M	51.6	60	A074L	19 (3/4")
57.2 (2-1/4")	3.05	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.77	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.41	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
57.2 (2-1/4")	2.11	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.59	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	5.16	49.5	–	–	–	55.6	41	A076M	54.8	60	A076L	19 (3/4")
63.5 (2-1/2")	4.19	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.76	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.4	52.7	–	–	–	58.8	41	A078M	58	60	A078L	19 (3/4")
63.5 (2-1/2")	3.05	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
63.5 (2-1/2")	2.77	55.9	–	–	–	61.9	41	A080M	61.1	60	A080L	19 (3/4")
76.2 (3")	7.21	58.2	–	–	–	65.1	41	A082M	64.3	60	A082L	19 (3/4")
76.2 (3")	5.59	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	5.16	61.4	–	–	–	68.3	41	A084M	67.5	60	A084L	19 (3/4")
76.2 (3")	4.57	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	4.19	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.76	64.6	–	–	–	71.5	41	A086M	70.7	60	A086L	19 (3/4")
76.2 (3")	3.4	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
76.2 (3")	3.05	67.1	–	–	–	75.4	38	A088M	74.5	57	A088L	25.4 (1")
88.9 (3-1/2")	7.6	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	7.2	70.3	–	–	–	78.6	38	A090M	77.7	57	A090L	25.4 (1")
88.9 (3-1/2")	6.6	73.5	–	–	–	81.8	38	A092M	80.9	57	A092L	25.4 (1")
88.9 (3-1/2")	6.0	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	5.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.6	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	4.2	76.6	–	–	–	84.9	38	A094M	84.0	57	A094L	25.4 (1")
88.9 (3-1/2")	3.8	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
88.9 (3-1/2")	3.4	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	8.6	79.8	–	–	–	88.1	38	A096M	87.3	57	A096L	25.4 (1")
101.6 (4")	7.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	7.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	6.0	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.6	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	5.2	84.6	–	–	–	94.5	38	A098M	93.7	57	A098L	25.4 (1")
101.6 (4")	4.6	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	4.2	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")
101.6 (4")	3.8	90.9	–	–	–	100.8	38	A100M	100.0	57	A100L	25.4 (1")

Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.

Descripción

Aplicación:

Los expansores serie A de Lanbo son ideales para expandir tubos en enfriadoras, intercambiadores de calor, calentadores de agua de alimentación de alta y baja presión, enfriadores de aire y condensadores de superficie.

Características:

Con collarín roscado, los expansores serie A permiten ajustar la longitud de expansión según la aplicación. Disponibles para tubos de 12,7 a 76,2 mm de diámetro, en alcance estándar con rodillos de 38, 57 y 76 mm.

Nota: *Para tubos de pared delgada de acero inoxidable y titanio, vea nuestros expansores de 5 rodillos serie A5.

** Para aplicaciones de largo alcance, vea nuestra serie H.

***Conector hexagonal disponible bajo pedido; consulte a nuestros técnicos comerciales.

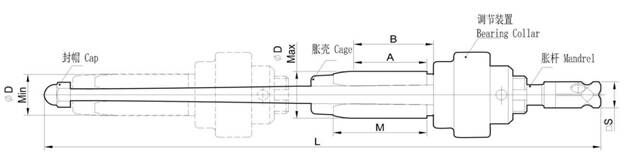

Tabla de tamaños de expansores (mm)

Medida del tubo		Rango de expansión D										Cuadradillo □ S (In)
		Min.	Largo del rodillo M=38(1-1/2")			Largo del rodillo M=57(2-1/2")			Largo del rodillo M=76(3")
OD(In)	Pared del tubo		Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza	Max.	Largo efectivo A	N.º de pieza
12.7 (1/2")	1.24	9.2	10.9	33	A001	－	－	－	－	－	－	9.5 (3/8")
	1.07	10	11.7		A003
	0.89
	0.71	10.8	12.5		A005
	0.64
	0.56
	0.51
15.9 (5/8")	1.83	11.6	13.5	32	A007	13.2	51	A007M	－	－	－
	1.65
	1.47	12.4	14.3		A009	14		A009M
	1.24
	1.07	13.2	15.1		A011	14.8		A011M
	0.89
	0.81	14	16.2		A013	15.8		A013M	15.4	70	A013L
	0.71
	0.64
19 (3/4")	1.65	14.8	17		A015	16.6		A015M	16.2		A015L
	1.47
	1.24	15.6	17.8		A017	17.4		A017M	17.0		A017L
	1.07
	0.89	16.4	18.9	30	A019	18.4	49	A019M	18.0	68	A019L
	0.81
22.2 (7/8")	2.41
	2.11	17.1	19.7		A021	19.2		A021M	18.8		A021L
	1.83
	1.65	17.9	20.5		A023	20		A023M	19.6		A023L
	1.47
	1.24	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L
	1.07	19.5	22.3		A027	21.9		A027M	21.4		A027L
	0.89
25.4 (1")	2.77	18.7	21.5	29	A025	21.1	48	A025M	20.6	67	A025L	9.5 (3/8")
	2.41	19.5	22.3		A027	21.9		A027M	21.4		A027L
	2.11	20.3	23.1		A029	22.6		A029M	22.1		A029L
	1.83
	1.65	21.1	23.9		A031	23.4		A031M	22.9		A031L
	1.47	21.5	25.0	27	A032	24.4	46	A032M	23.8	65	A032L	12.7 (1/2")
	1.24	22.3	25.8		A034	25.2		A034M	24.6		A034L
	1.07
31.8 (1-1/4")	3.4	23.1	26.5		A036	26.0		A036M	25.4		A036L
	3.05	23.9	27.3		A038	26.8		A038M	26.2		A038L
	2.77	24.7	28.1		A040	27.6		A040M	27.0		A040L
	2.41	25.5	29.5	25	A042	28.8	44	A042M	28.2	63	A042L
	2.11	26.3	30.3		A044	29.6		A044M	29		A044L
	1.83	27.1	31.1		A046	30.4		A046M	29.8		A046L
	1.65
	1.47	27.9	31.9		A048	31.2		A048M	30.6		A048L
	1.24
38.1 (1-1/2")	4.19
	3.76	28.7	32.7		A050	32		A050M	31.4		A050L
	3.4	29.5	34.1	24	A052	33	43	A052M	32.6	62	A052L
	3.05	30.3	34.9		A054	34.1		A054M	33.4		A054L
	2.77	31.1	35.7		A056	34.9		A056M	34.2		A056L
	2.41	31.9	36.5		A058	35.7		A058M	35		A058L
	2.11	32.6	37.2		A060	36.5		A060M	35.7		A060L
	1.83	33.4	38.0		A062	37.3		A062M	36.5		A062L
	1.65
44.5 (1-3/4")	4.19
	3.76	35.1	－	－	－	39.7		A064M	38.9		A064L	19 (3/4")
	3.4
	3.05	36.6				41.3		A066M	40.5		A066L
	2.77
	2.41	38.2				42.9		A068M	42.1		A068L
	2.11
	1.83
50.8 (2")	3.76	40.7	－	－	－	46.1	41	A070M	45.3	60	A070L
	3.4
	3.05
	2.77	43.9				49.2		A072M	48.4		A072L
	2.41
	2.11
57.2 (2-1/4")	5.16		－	－	－
	3.76	47				52.4		A074M	51.6		A074L
	3.05	49.5				55.6		A076M	54.8		A076L
	2.77
	2.41
	2.11
63.5 (2-1/2")	5.59		－	－	－
	5.16
	4.19	52.7				58.8		A078M	58		A078L
	3.76
	3.4
	3.05	55.9				61.9		A080M	61.1		A080L
	2.77
76.2 (3")	7.21	58.2	－	－	－	65.1	41	A082M	64.3	60	A082L	19 (3/4")
	5.59	61.4				68.3		A084M	67.5		A084L
	5.16
	4.57	64.6				71.5		A086M	70.7		A086L
	4.19
	3.76
	3.4	67.1				75.4	38	A088M	74.5	57	A088L	25.4 (1")
	3.05
88.9 (3-1/2")	7.6	70.3	－	－	－	78.6	38	A090M	77.7		A090L
	7.2
	6.6	73.5				81.8		A092M	80.9		A092L
	6.0	76.6				84.9		A094M	84.0		A094L
	5.6
	5.2
	4.6
	4.2
	3.8	79.8				88.1		A096M	87.3		A096L
	3.4
101.6 (4")	8.6		－	－	－		38
	7.6	84.6				94.5		A098M	93.7		A098L
	7.2
	6.6
	6.0
	5.6
	5.2
	4.6	90.9				100.8		A100M	100.0		A100L
	4.2
	3.8

Aplicaciones y solución de problemas

Cómo elegir un expansor de tubos: los datos del tubo que necesitamosLos expansores se dimensionan según el DI del tubo, el espesor de la placa tubular y el tipo de junta. Solo con los datos completos del tubo se acierta con el tamaño a la primera.

Preguntas frecuentes

¿Qué es Expansor serie A?

Expansor serie A forma parte de la gama Expansores de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.

¿Cómo obtengo una cotización o asesoría de selección para Expansor serie A?

Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.

¿Pueden enviarme catálogo y lista de precios?

Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.

Productos relacionados

Expansores

Expansores rebordeadores combinados serie J

Ver especificaciones

Expansores

Expansores cónicos de cinco rodillos serie TR

Ver especificaciones

Expansores

Expansores de cinco rodillos serie AT para la industria alimentaria

Ver especificaciones

Expansores

Expansor serie P

Ver especificaciones

Solicitar cotización

Cuéntenos su aplicación y nuestros ingenieros le recomendarán la configuración adecuada para Expansor serie A. También puede escribir a Lanbo@hflanbo.com.cn.

Nombre *

Correo *

Teléfono / WhatsApp / WeChat

País

Empresa

Sector

＋ Datos del tubo (opcional, para una cotización más precisa)

Material del tubo

DE del tubo (mm o pulg)

Espesor de pared / BWG

Espesor de la placa tubular

Número de tubos

¿Zona peligrosa (antideflagrante)?

Fecha de entrega / ventana de parada

Mensaje

Solo usamos sus datos para responder a su consulta. Normalmente respondemos en un día hábil (GMT+8).
