Cortadores internos de tubos

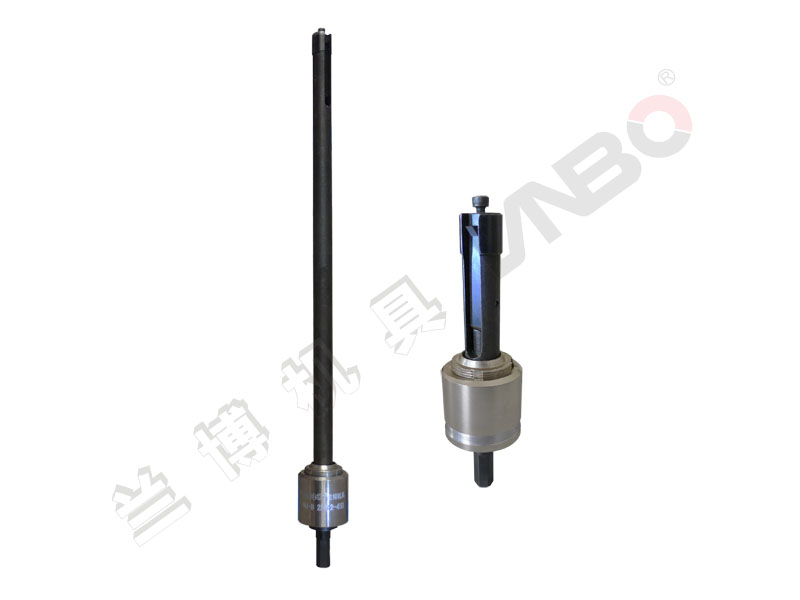

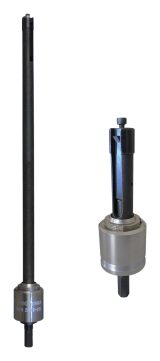

Cortador interno de tubos DNQ-B
Cortador interno de tubos que se usa con el extractor: corta los tubos viejos por dentro, en la placa soporte, antes de sacarlos.
DE del tuboφ12–φ38 mm
Pared del tubo0.3–2 mm
Profundidad de corte70 mm (a medida; versiones de largo alcance hasta 5000 mm)
Especificaciones
| Modelo | DE del tubo (mm) | Pared (mm) | Longitud a medida (mm) |
|---|---|---|---|
| DNQ-B-12 | 12 | 1 | – |
| DNQ-B-12.7 | 12.7 | 0.5 | – |
| DNQ-B-15 | 15 | 1 | – |
| DNQ-B-16 | 16 | 1 | – |
| DNQ-B-L-16 | 16 | 1 | 35 |
| DNQ-B-L-16 | 16 | 1 | 100 |
| DNQ-B-L-16 | 16 | 1 | 170 |
| DNQ-B-L-16 | 16 | 1.4 | 35 |
| DNQ-B-L-16 | 16 | 1.4 | 70 |
| DNQ-B-19 | 19 | 1 | – |
| DNQ-B-20 | 20 | 1 | – |
| DNQ-B-22 | 22 | 1 | – |
| DNQ-B-25 | 25 | 1 | – |
| DNQ-B-25 | 25 | 2 | – |
| DNQ-B-28 | 28 | 1 | – |
| DNQ-B-30 | 30 | 1 | – |
| DNQ-B-32 | 32 | 1 | – |
| DNQ-B-37 | 37 | 1.5 | – |
Los modelos DNQ-B se eligen según el diámetro exterior y la pared del tubo. Si la longitud a medida está en blanco, es la estándar de 70 mm; las versiones largas (-L) llegan a 5000 mm. Otras medidas bajo pedido.
| DE del tubo | φ12–φ38 mm |
|---|---|
| Pared del tubo | 0.3–2 mm |
| Profundidad de corte | 70 mm (a medida; versiones de largo alcance hasta 5000 mm) |
| Materiales del tubo | Cobre, aluminio, titanio, inoxidable |
| Peso | 0,5–1,2 kg (versión larga 1–1,5 kg) |
| Use | Corta por dentro del tubo a la altura de la placa soporte; se usa con el extractor de tubos |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
Aplicación:
El DNQ-B está diseñado para cortar más allá de la placa tubular. Es una herramienta imprescindible antes de la extracción de tubos. Nuestro cortador interno DNQ-B se usa ampliamente en las industrias de energía, petroquímica y refrigeración.

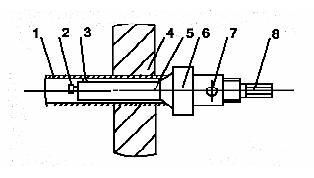

Esquema del producto:
① Tubos ② Prisionero ③ Cuchilla ④ Placa tubular
⑤ Barra portacuchilla ⑥ Casquillo soporte ⑦ Collarín de ajuste ⑧ Accionamiento hexagonal
Especificaciones técnicas:
|
Modelo |
Material del tubo |
DE del tubo |
Espesor de pared del tubo |
Longitud de corte |
Peso |
|
DNQ-B |
Cobre Titanio Acero inoxidable |
Φ12-Φ38 |
0.3-2 |
60 (a medida) |
0.5-1.2 |
Nota:
1. Se acopla a taladros eléctricos o neumáticos.
2. Para tubos de pared gruesa use el motor eléctrico de baja velocidad Lanbo.
3. Cada cortador sirve para un solo diámetro interior de tubo; al hacer el pedido indique DE y espesor de pared del tubo, y espesor de la placa tubular.
Aplicaciones y solución de problemas
Cómo extraer más rápido los tubos de un condensador o intercambiador de calorLa extracción de los tubos viejos suele ser el paso más lento del retubado. Cortar primero los tubos y usar el extractor hidráulico adecuado cambia mucho el plazo.Corte de tubos viejos antes de la extracción: cortadores internos y para pared gruesaLos tubos viejos se suelen cortar por dentro antes de extraerlos. Elija un cortador interno o una cortadora según el material, el espesor de pared y la posición de corte.Retubado de un condensador con una parada muy ajustadaCon una ventana de parada fija, el retubado hay que planificarlo con antelación: pasos de trabajo, número de herramientas y personal. Llevar herramientas y personal juntos reduce las esperas en el sitio.Tubos de intercambiador con fugas: ¿taponar o retubar?Unas pocas fugas se suelen taponar. Cuando los tubos taponados se acercan al margen de diseño, el rendimiento cae o los tubos están adelgazados en general, conviene retubar o cambiar el haz.Condensadores de centrales eléctricas: retubado y unidades nuevasRetubado, reparación de emergencia y entubado de unidades nuevas en condensadores de superficie: herramientas para extraer, cortar, expandir, soldar y probar fugas, y equipos de campo.
Preguntas frecuentes
¿Qué es Cortador interno de tubos DNQ-B?
Cortador interno de tubos DNQ-B forma parte de la gama Cortadores internos de tubos de Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). Se usa para instalar, reparar y mantener tubos de intercambiadores de calor, condensadores y calderas en centrales eléctricas, plantas petroquímicas, climatización y desalinización.
¿Cómo obtengo una cotización o asesoría de selección para Cortador interno de tubos DNQ-B?
Escriba a Lanbo@hflanbo.com.cn o llame al +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 indicando material, DE y espesor de pared del tubo y la aplicación. Nuestros ingenieros le recomendarán la configuración y le enviarán una cotización.
¿Pueden enviarme catálogo y lista de precios?
Sí. Envíenos los datos del tubo por correo y le mandaremos las páginas de catálogo y una cotización de los modelos adecuados.
