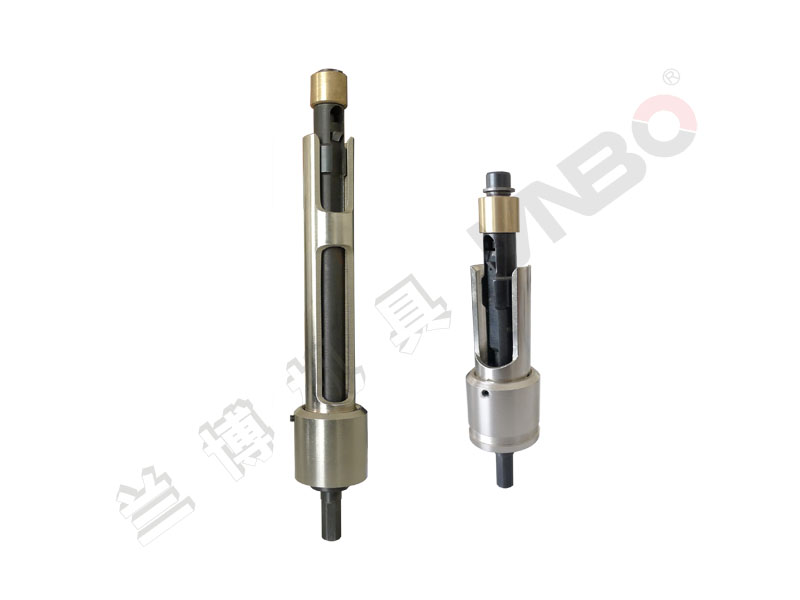

Cortador de tubos DNQ-A, tipo empuje
Cortador interno de tubos accionado por motor de expansionado: corta desde dentro el tubo sobrante que sobresale de la placa tubular.
Especificaciones
| Modelo | DE del tubo (mm) | Pared (mm) | Longitud a medida (mm) |
|---|---|---|---|
| DNQ-A-12 | 12 | 1 | – |
| DNQ-A-14 | 14 | 1 | – |
| DNQ-A-14 | 14 | 0.6 | – |
| DNQ-A-15 | 15 | 1 | – |
| DNQ-A-16 | 16 | 1 | – |
| DNQ-A-19 | 19 | 1 | – |
| DNQ-A-19 | 19 | 0.5 | – |
| DNQ-A-20 | 20 | 0.5 | – |
| DNQ-A-22 | 22 | 0.5 | – |
| DNQ-A-L-22 | 22 | 0.5 | 120 |
| DNQ-A-L-22 | 22 | 0.5 | 150 |
| DNQ-A-25 | 25 | 0.7 | – |
| DNQ-A-25 | 25 | 0.5 | – |
| DNQ-A-L-25 | 25 | 0.5/0.7 | 150 |
| DNQ-A-28 | 28 | 1 | – |
| DNQ-A-28 | 28 | 0.5 | – |
| DNQ-A-30 | 30 | 0.5 | – |
| DNQ-A-L-30 | 30 | 0.5 | 120 |
| DNQ-A-L-30 | 30 | 0.5 | 150 |
| DNQ-A-32 | 32 | 0.5 | – |
Los modelos DNQ-A se eligen según el diámetro exterior y la pared del tubo. Si la longitud a medida está en blanco, es la estándar de 70 mm; las versiones largas (-L) llegan a 5000 mm. Otras medidas bajo pedido.
| DE del tubo | φ12–φ38 mm |
|---|---|
| Pared del tubo | 0.3–2 mm |
| Profundidad de corte | 70 mm (a medida; versiones de largo alcance hasta 5000 mm) |
| Materiales del tubo | Cobre, aluminio, titanio, inoxidable |
| Peso | 0,5–1,2 kg (versión larga 1–1,5 kg) |
| Use | Corta por dentro del tubo por fuera de la placa tubular; accionado por el expansor |
Las especificaciones pueden cambiar sin previo aviso. Los expansores, arpones y cortadores se dimensionan según el tubo: indique en su pedido el DE, el espesor de pared, el espesor de la placa tubular y el material.
Descripción
|
Modelo |
Material del tubo |
DE del tubo (mm) |
Espesor de pared del tubo (mm) |
Longitud de corte (mm) |
Peso (kg) |
|
DNQ-A |
Cobre, titanio, Acero inoxidable |
Φ12-Φ38 |
0.3-2 |
60 (a medida) |
0.5-1.2 |
