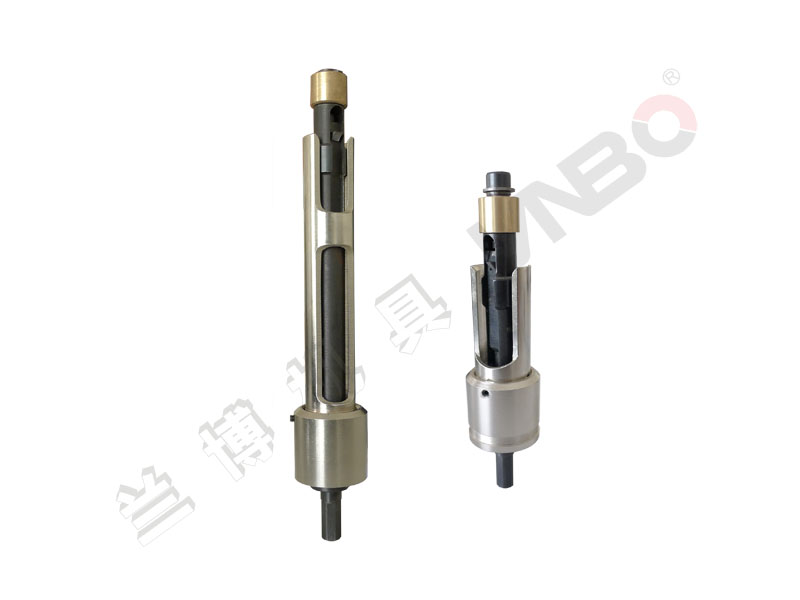

قاطع أنابيب داخلي بالدفع DNQ-A (Internal Tube Cutter, Push Type)
قاطع أنابيب داخلي يُدار بمحرك توسيع الأنابيب (Tube Roller): يقطع الجزء الزائد من الأنبوب البارز خارج لوح الأنابيب من داخل الأنبوب.
المواصفات
| الطراز | القطر الخارجي للأنبوب (mm) | سُمك الجدار (mm) | الطول حسب الطلب (mm) |
|---|---|---|---|
| DNQ-A-12 | 12 | 1 | – |
| DNQ-A-14 | 14 | 1 | – |
| DNQ-A-14 | 14 | 0.6 | – |
| DNQ-A-15 | 15 | 1 | – |
| DNQ-A-16 | 16 | 1 | – |
| DNQ-A-19 | 19 | 1 | – |
| DNQ-A-19 | 19 | 0.5 | – |
| DNQ-A-20 | 20 | 0.5 | – |
| DNQ-A-22 | 22 | 0.5 | – |
| DNQ-A-L-22 | 22 | 0.5 | 120 |
| DNQ-A-L-22 | 22 | 0.5 | 150 |
| DNQ-A-25 | 25 | 0.7 | – |
| DNQ-A-25 | 25 | 0.5 | – |
| DNQ-A-L-25 | 25 | 0.5/0.7 | 150 |
| DNQ-A-28 | 28 | 1 | – |
| DNQ-A-28 | 28 | 0.5 | – |
| DNQ-A-30 | 30 | 0.5 | – |
| DNQ-A-L-30 | 30 | 0.5 | 120 |
| DNQ-A-L-30 | 30 | 0.5 | 150 |
| DNQ-A-32 | 32 | 0.5 | – |
تُختار طرازات DNQ-A وفقاً للقطر الخارجي للأنبوب وسُمك جداره. الخانة الفارغة في عمود الطول حسب الطلب تعني الطول القياسي 70 mm؛ أما الإصدارات ذات المدى الطويل (-L) فتصل إلى 5000 mm. تتوفر مقاسات أخرى عند الطلب.
| القطر الخارجي للأنبوب | φ12–φ38 mm |
|---|---|
| سُمك جدار الأنبوب | 0.3–2 mm |
| عمق القطع | 70 mm (حسب الطلب؛ الإصدارات ذات المدى الطويل حتى 5000 mm) |
| مواد الأنابيب | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ |
| الوزن | 0.5–1.2 kg (الإصدارات ذات المدى الطويل 1–1.5 kg) |
| الاستخدام | يقطع من داخل الأنبوب خارج لوح الأنابيب؛ يُدار بمحرك توسيع الأنابيب (Tube Roller) |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
|
الطراز |
مادة الأنبوب |
القطر الخارجي للأنابيب المدعومة (mm) |
سُمك جدار الأنبوب (mm) |
طول القطع (mm) |
الوزن (kg) |
|
DNQ-A |
النحاس، التيتانيوم، الفولاذ المقاوم للصدأ |
Φ12-Φ38 |
0.3-2 |
60 (قابل للتخصيص) |
0.5-1.2 |
التطبيقات وحل المشكلات
الأسئلة الشائعة
ما هو قاطع أنابيب داخلي بالدفع DNQ-A (Internal Tube Cutter, Push Type)؟
كيف أحصل على عرض سعر أو استشارة لاختيار قاطع أنابيب داخلي بالدفع DNQ-A (Internal Tube Cutter, Push Type)؟
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
منتجات ذات صلة

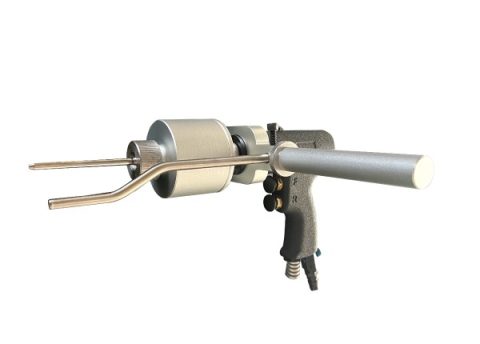

قاطع الأنابيب الصغيرة الهوائي QTC (Pneumatic Small-Tube Cutter)

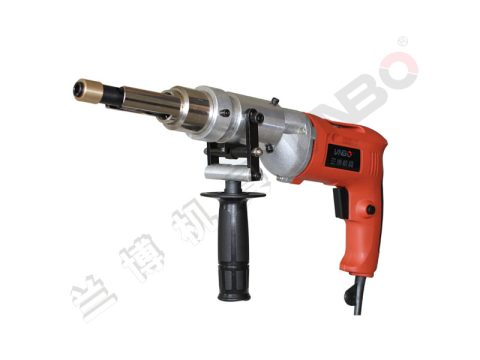

قاطع أنابيب داخلي بتغذية ميكانيكية DNQ-C (Power-Feed Internal Tube Cutter)
