قواطع الأنابيب الداخلية

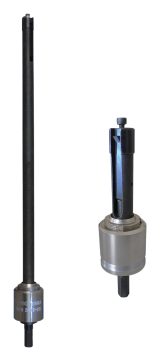

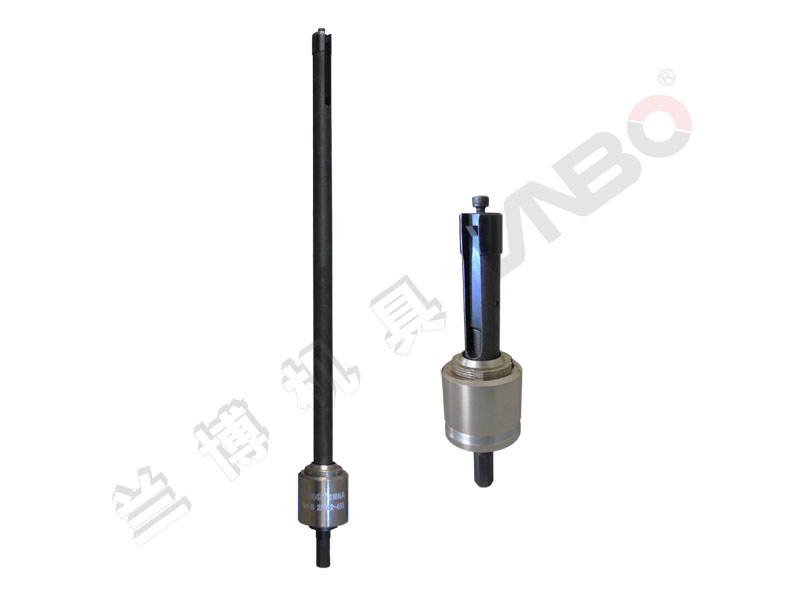

قاطع أنابيب داخلي DNQ-B (Internal Tube Cutter)
قاطع أنابيب داخلي (Internal Tube Cutter) يُستخدم مع ساحب الأنابيب: يقطع الأنابيب القديمة من الداخل عند لوح الدعم قبل نزعها.
القطر الخارجي للأنبوبφ12–φ38 mm
سُمك جدار الأنبوب0.3–2 mm
عمق القطع70 mm (حسب الطلب؛ تصل الإصدارات طويلة المدى إلى 5000 mm)
المواصفات
| الطراز | القطر الخارجي للأنبوب (mm) | سُمك الجدار (mm) | الطول حسب الطلب (mm) |
|---|---|---|---|
| DNQ-B-12 | 12 | 1 | – |
| DNQ-B-12.7 | 12.7 | 0.5 | – |
| DNQ-B-15 | 15 | 1 | – |
| DNQ-B-16 | 16 | 1 | – |
| DNQ-B-L-16 | 16 | 1 | 35 |
| DNQ-B-L-16 | 16 | 1 | 100 |
| DNQ-B-L-16 | 16 | 1 | 170 |
| DNQ-B-L-16 | 16 | 1.4 | 35 |
| DNQ-B-L-16 | 16 | 1.4 | 70 |
| DNQ-B-19 | 19 | 1 | – |
| DNQ-B-20 | 20 | 1 | – |
| DNQ-B-22 | 22 | 1 | – |
| DNQ-B-25 | 25 | 1 | – |
| DNQ-B-25 | 25 | 2 | – |
| DNQ-B-28 | 28 | 1 | – |
| DNQ-B-30 | 30 | 1 | – |
| DNQ-B-32 | 32 | 1 | – |
| DNQ-B-37 | 37 | 1.5 | – |
تُختار طرازات DNQ-B وفقاً للقطر الخارجي للأنبوب وسُمك جداره. وتعني الخانة الفارغة في عمود الطول حسب الطلب الطول القياسي 70 mm؛ وتصل الإصدارات طويلة المدى (-L) إلى 5000 mm. تتوفر مقاسات أخرى عند الطلب.
| القطر الخارجي للأنبوب | φ12–φ38 mm |
|---|---|
| سُمك جدار الأنبوب | 0.3–2 mm |
| عمق القطع | 70 mm (حسب الطلب؛ تصل الإصدارات طويلة المدى إلى 5000 mm) |
| مواد الأنابيب | النحاس، الألومنيوم، التيتانيوم، الفولاذ المقاوم للصدأ |
| الوزن | 0.5–1.2 kg (الإصدارات طويلة المدى 1–1.5 kg) |
| الاستخدام | يقطع داخل الأنبوب عند لوح الدعم؛ ويُستخدم مع ساحب الأنابيب |
المواصفات قابلة للتغيير دون إشعار مسبق. تُصنع الموسّعات ورماح السحب والقواطع وفق مقاس الأنبوب، لذا يرجى ذكر القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب والمادة عند الطلب.
الوصف
الاستخدامات:
صُمم القاطع DNQ-B خصيصاً للقطع فيما وراء لوح الأنابيب، وهو أداة ضرورية تُستخدم قبل عملية سحب الأنابيب. ويُستخدم قاطع الأنابيب الداخلي DNQ-B على نطاق واسع في قطاعات الطاقة والبتروكيماويات والتبريد.

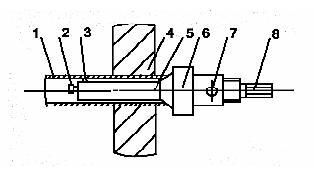

مخطط المنتج:
①الأنابيب ② برغي التثبيت ③ لقمة القطع ④لوح الأنابيب
⑤عمود الأداة ⑥جلبة الدعم ⑦طوق الضبط ⑧وصلة إدارة سداسية
المواصفات الفنية:
|
الطراز |
مادة الأنبوب |
نطاق القطر الخارجي للأنابيب |
سُمك جدار الأنبوب |
طول القطع |
الوزن |
|
DNQ-B |
النحاس التيتانيوم الفولاذ المقاوم للصدأ |
Φ12-Φ38 |
0.3-2 |
60 (يمكن تصنيعه حسب الطلب) |
0.5-1.2 |
ملاحظة:
1. يُركَّب على المثاقب الكهربائية أو الهوائية.
2. عند قطع الأنابيب سميكة الجدار، يرجى استخدام المحرك الكهربائي المتخصص منخفض السرعة من Lanbo.
3. كل قاطع أنابيب يناسب قطراً داخلياً واحداً فقط للأنبوب، لذا يرجى تحديد القطر الخارجي للأنبوب وسُمك جداره وسُمك لوح الأنابيب عند الطلب.
التطبيقات وحل المشكلات
كيفية تسريع سحب الأنابيب من المكثف أو المبادل الحراريغالباً ما يكون سحب الأنابيب القديمة أبطأ مرحلة في أعمال استبدال الأنابيب. وقطع الأنابيب أولاً ثم استخدام ساحب الأنابيب الهيدروليكي المناسب يُحدث فرقاً كبيراً في الجدول الزمني.قطع الأنابيب القديمة قبل السحب: قواطع الأنابيب الداخلية وقواطع الأنابيب السميكة الجدارتُقطع الأنابيب القديمة عادةً من الداخل قبل سحبها. اختاروا قاطع أنابيب داخلياً أو ماكينة قطع أنابيب بحسب مادة الأنبوب وسُمك جداره وموضع القطع.استبدال أنابيب المكثف ضمن جدول توقف ضيقعندما تكون فترة التوقف محددة، يجب التخطيط لاستبدال الأنابيب مسبقاً: مراحل العمل وعدد الأدوات وفريق العمل. وتوفير الأدوات والفريق معاً يقلل الانتظار في الموقع.تسرب أنابيب المبادل الحراري: السدّ أم الاستبدال؟تُسدّ التسربات القليلة عادةً. أما عندما يقترب عدد الأنابيب المسدودة من هامش التصميم، أو ينخفض الأداء، أو يكون ترقق الأنابيب عاماً، فقد حان وقت استبدال الأنابيب أو حزمة الأنابيب.مكثفات محطات الكهرباء: استبدال الأنابيب والوحدات الجديدةاستبدال الأنابيب والإصلاح الطارئ وتركيب الأنابيب في الوحدات الجديدة للمكثفات السطحية: أدوات لسحب الأنابيب وقطعها وتوسيعها ولحامها واختبار تسربها، إضافة إلى فرق العمل الميدانية.
الأسئلة الشائعة
ما هو قاطع أنابيب داخلي DNQ-B (Internal Tube Cutter)؟
قاطع أنابيب داخلي DNQ-B (Internal Tube Cutter) من مجموعة قواطع الأنابيب الداخلية لدى Hefei Lanbo Electric Machines and Tools Technology Co., Ltd. (Lanbo). يُستخدم في تركيب أنابيب المبادلات الحرارية والمكثفات والغلايات الصناعية وإصلاحها وصيانتها في محطات توليد الكهرباء ومصانع البتروكيماويات وأنظمة التكييف والتبريد (HVAC) ومحطات تحلية المياه.
كيف أحصل على عرض سعر أو استشارة لاختيار قاطع أنابيب داخلي DNQ-B (Internal Tube Cutter)؟
يمكنكم مراسلتنا على Lanbo@hflanbo.com.cn أو الاتصال على +86-551-6288 4258 / +86-551-6287 6222 / +86-551-6288 4054 / +86-136 3706 6767 مع ذكر مادة الأنبوب وقطره الخارجي وسُمك جداره وطبيعة الاستخدام، وسيقترح مهندسونا التجهيز المناسب ويرسلون إليكم عرض السعر.
هل يمكنني الحصول على الكتالوج وقائمة الأسعار؟
نعم. أرسلوا إلينا بيانات الأنابيب بالبريد الإلكتروني، وسنرسل إليكم صفحات الكتالوج وعرض سعر للطرازات المناسبة.
